Batterien Für Zweiten Batterieschrank Installieren - E3/DC S10 X Installationsanleitung

7 Batteriemontage und -installation
7.6.12 Batterien für zweiten Batterieschrank installieren
Diese Kabel verbinden das BMS des ersten Batterieschranks mit dem BMS des zweiten
Batterieschranks und die Batteriemodule untereinander.
Vorgehensweise:
1
Den sechspoligen Abschlusswiderstand [6] in die Buchse Link-In am BMS des ersten
Batterieschranks stecken.
2
Den achtpoligen Abschlusswiderstand [7] in die Buchse Link-Out am BMS des zweiten
Batterieschranks stecken.
3
Den Stecker der Batterieanschlussleitung POWER_HVB_HVB (BE-K1330) [11] in die obere
Buchse des ersten BMS stecken.
4
Den anderen Stecker der Batterieanschlussleitung POWER_HVB_HVB (BE-K1330) [11] in die
obere Buchse des zweiten BMS stecken.
5
Den Stecker mit der Bezeichnung HVB_COM der Batterieanschlussleitung COM_HVB_HVB
(BE-K1331) [12] in die Buchse LINK OUT des ersten BMS stecken.
6
Den anderen Stecker mit der Bezeichnung HVB_COM_IN der Batterieanschlussleitung
COM_HVB_HVB (BE-K1331) [12] in die Buchse LINK IN des zweiten BMS stecken.
7
Die Batterieanschlussleitung anschließen (siehe Kapitel 7.6.1 „Batterieanschlussleitung
PE_BAT_BAT (BE-K1234) anschließen", S. 142).
8
Die Batterieanschlussleitung anschließen (siehe Kapitel 7.6.2 „Batterieanschlussleitung
COM_HVB_BAT (BE-K1319) zwischen BMS und Batteriemodul anschließen", S. 143)
9
Die Batterieanschlussleitung anschließen (siehe Kapitel 7.6.3 „Batterieanschlussleitung
BAT_COM_IN_OUT (BE-K1324) zwischen BMS und Batterien anschließen", S. 144).
10
Die Batterieanschlussleitung anschließen (siehe Kapitel 7.6.7 „Batterieanschlussleitung
Power_HVB_BAT (BE-K1320) anschließen", S. 148).
11
Die Batterieanschlussleitung anschließen (siehe Kapitel 7.6.8 „Batterieanschlussleitung
Power_BAT_BAT_ATL (BE-K1321) zwischen den Batterien anschließen", S. 149).

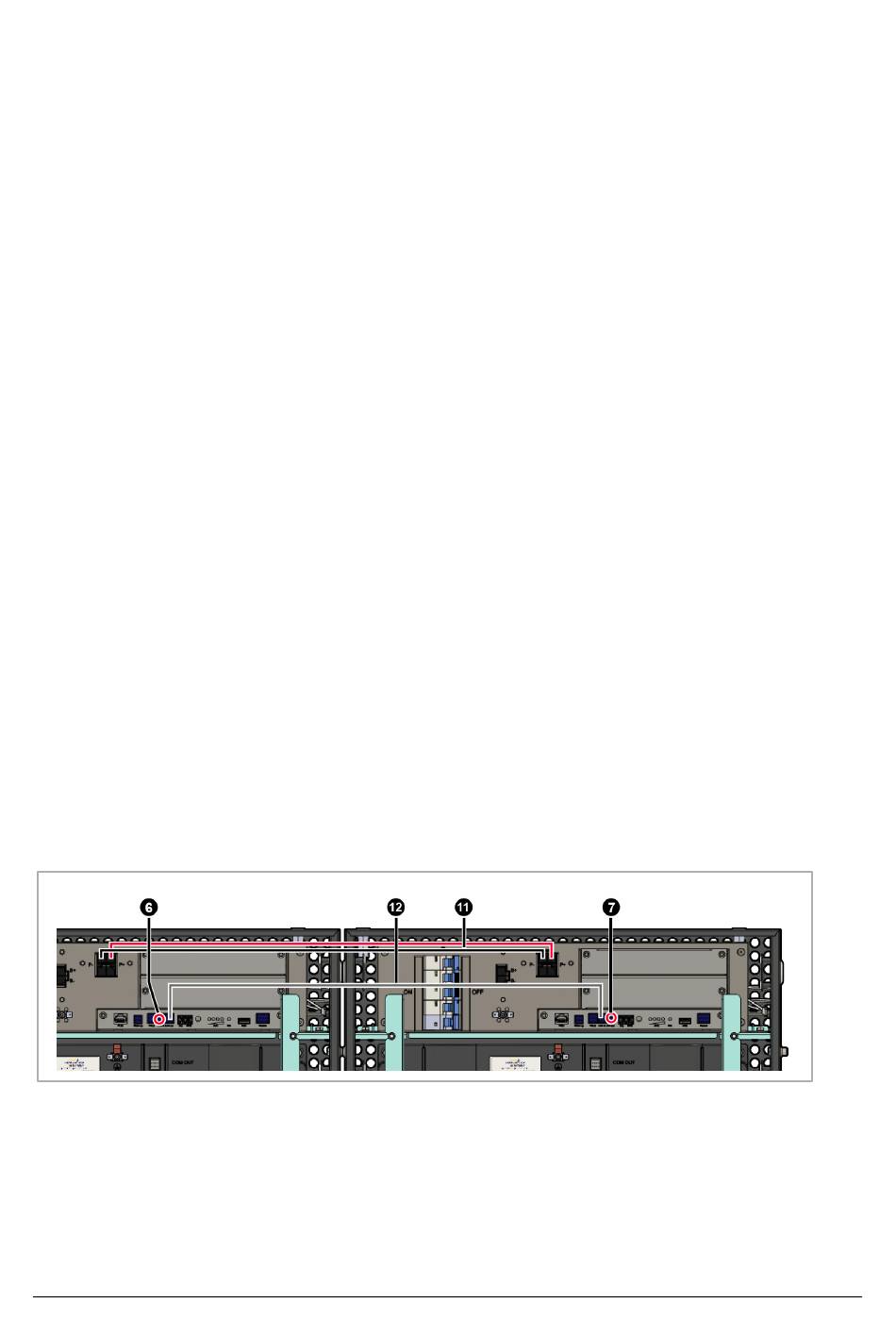

Abb. 111: Batteriekabel für zweiten Batterieschrank
