HagerEnergy GmbH
1

Komponenten der Batteriemontage

1.1 Batteriemodul DCB-ZSH – Details
1.1.1

Detailansicht

Hinweis:
In der folgenden Abbildung ist das Batteriemodul liegend dargestellt. Im
S10 X COMPACT sind die Batteriemodule hochkant eingebaut.
Die Batterieanschlüsse zeigen nach vorne, der Plus-Pol nach oben.

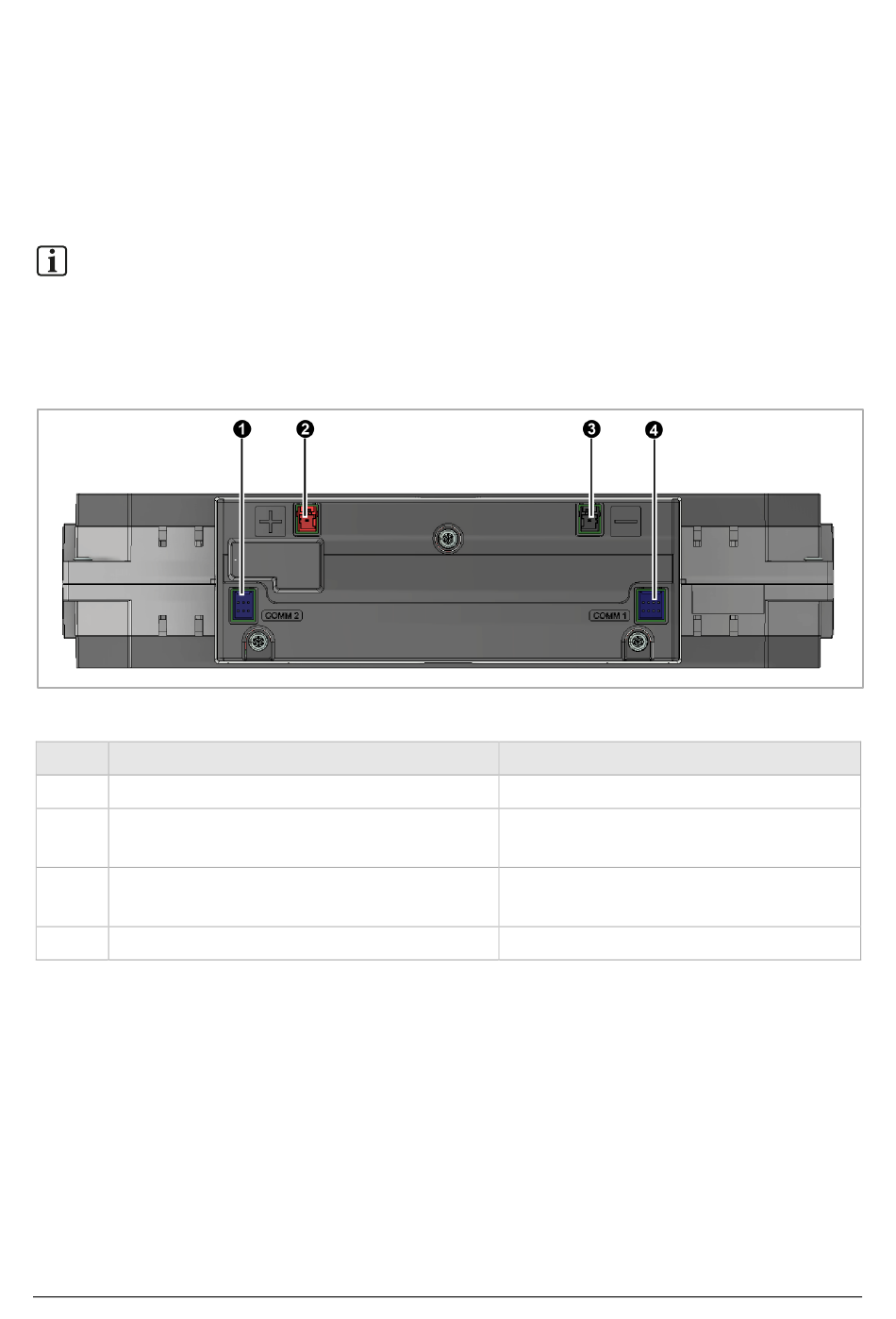

Abb. 1: Batteriemodul DCB-ZSH – Ansicht Frontseite
Pos. Benennung
[1]
COMM 2
[2] Plus-Buchse (rot): für Batterie-
Leistungskabel
[3]
Minus-Buchse (schwarz): für Batterie-
Leistungskabel
[4] COMM 1
S10 X COMPACT – Installationsanleitung
1 Komponenten der Batteriemontage
Funktion
Kommunikation mit nächster Batterie
Laden/Entladen
Laden/Entladen
Kommunikation mit vorheriger Batterie
H20-81xxx | V1.10 7
