5.7.2.2 Die elektrische Funktionseinheit aufstellen

Vorgehensweise:
1
Die elektrische Funktionseinheit mit zwei Personen auf den Sockel stellen.
2
Die vier zuvor entnommenen Innensechskantschrauben M 8 x 20 [1] und Unterlegscheiben
durch die Löcher in der elektrischen Funktionseinheit stecken und mit dem Sockel
verschrauben.
3
Prüfen, ob das PE-Kabel [2] nach unten zeigt. Gegebenenfalls die Sechskantmutter lösen und
das Kabel nach unten drehen.

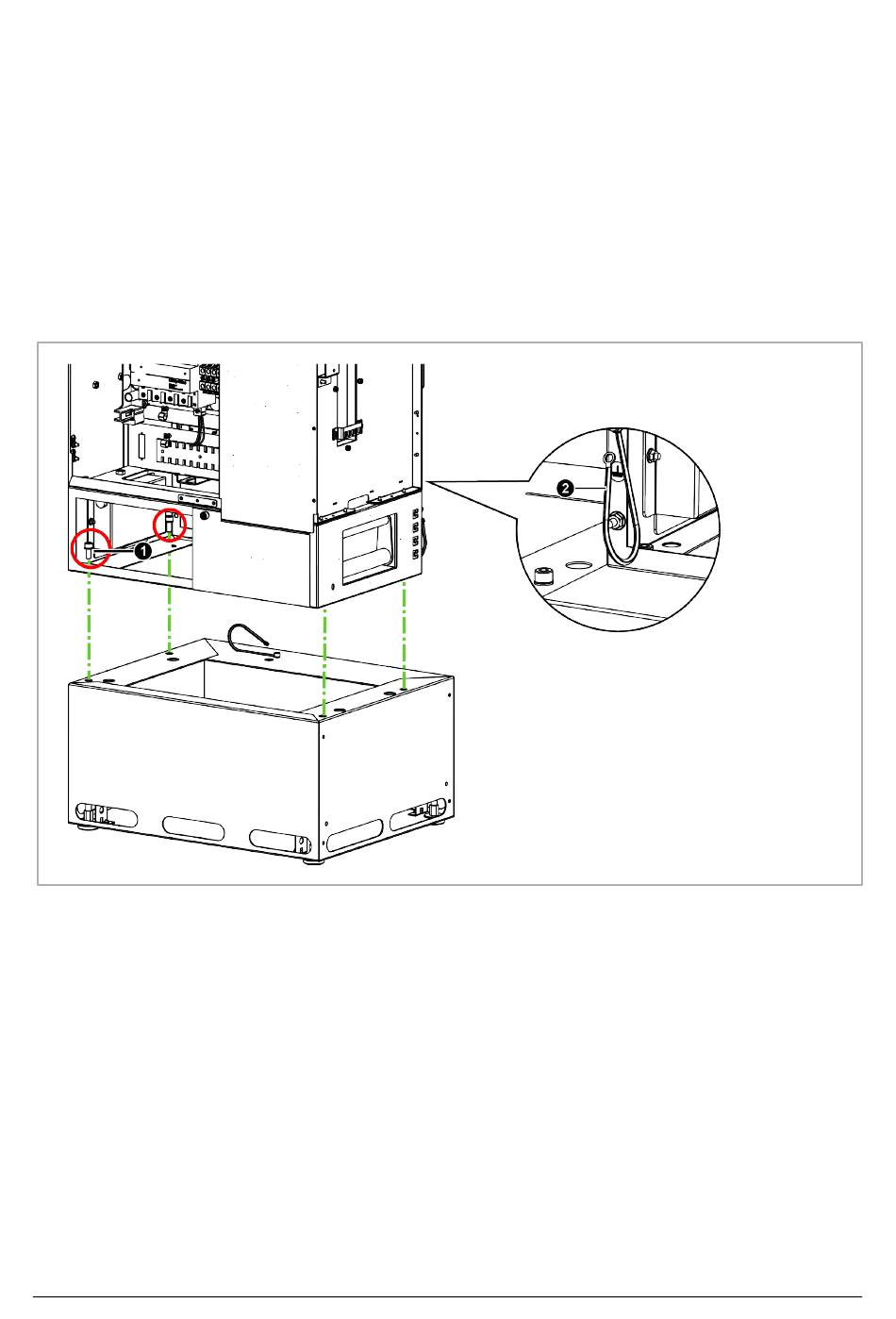

Abb. 28: Sockel und elektrische Funktionseinheit verschrauben
