Die Mindestabstände müssen zwingend eingehalten werden (siehe Kapitel
5.6.5 „Mindestabstände", S. 37 f).
5.7.1.1

Sockel aufstellen

Vorgehensweise:
1
Den Sockel für die elektrische Funktionseinheit [1] und den Sockel für den Batterieschrank [2]
an einer geeigneten Stelle nebeneinander wie abgebildet auf den Boden stellen.
2
Die PE-Leitung [3] vom Sockel des Batterieschranks entfernen und zur Seite legen.
3
Die Innensechskantschrauben [4] M 8 x 20 und Unterlegscheiben aus beiden Sockeln
herausdrehen und zur Seite legen.

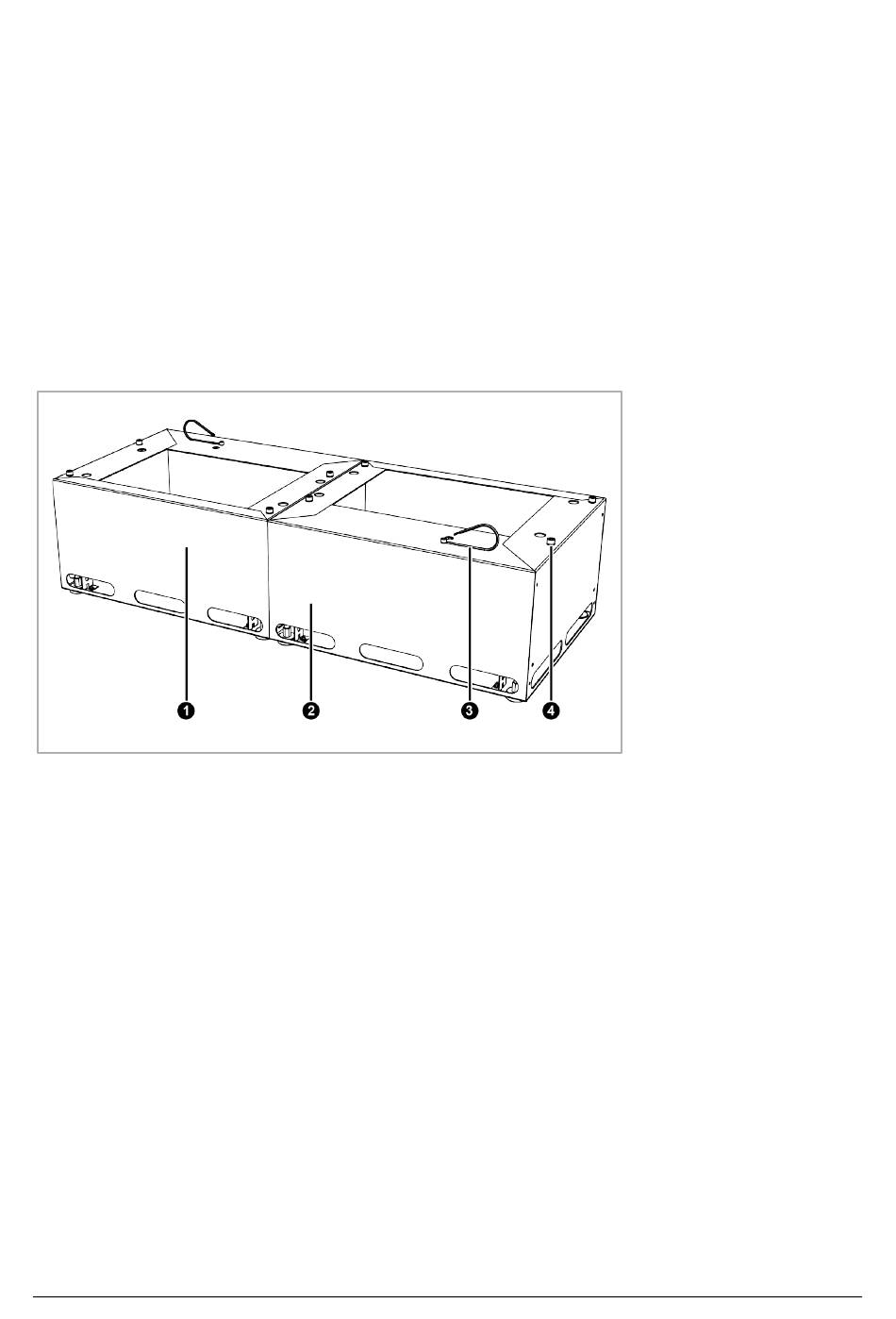

Abb. 13: Sockel aufstellen
