6 Elektrischer Anschluss

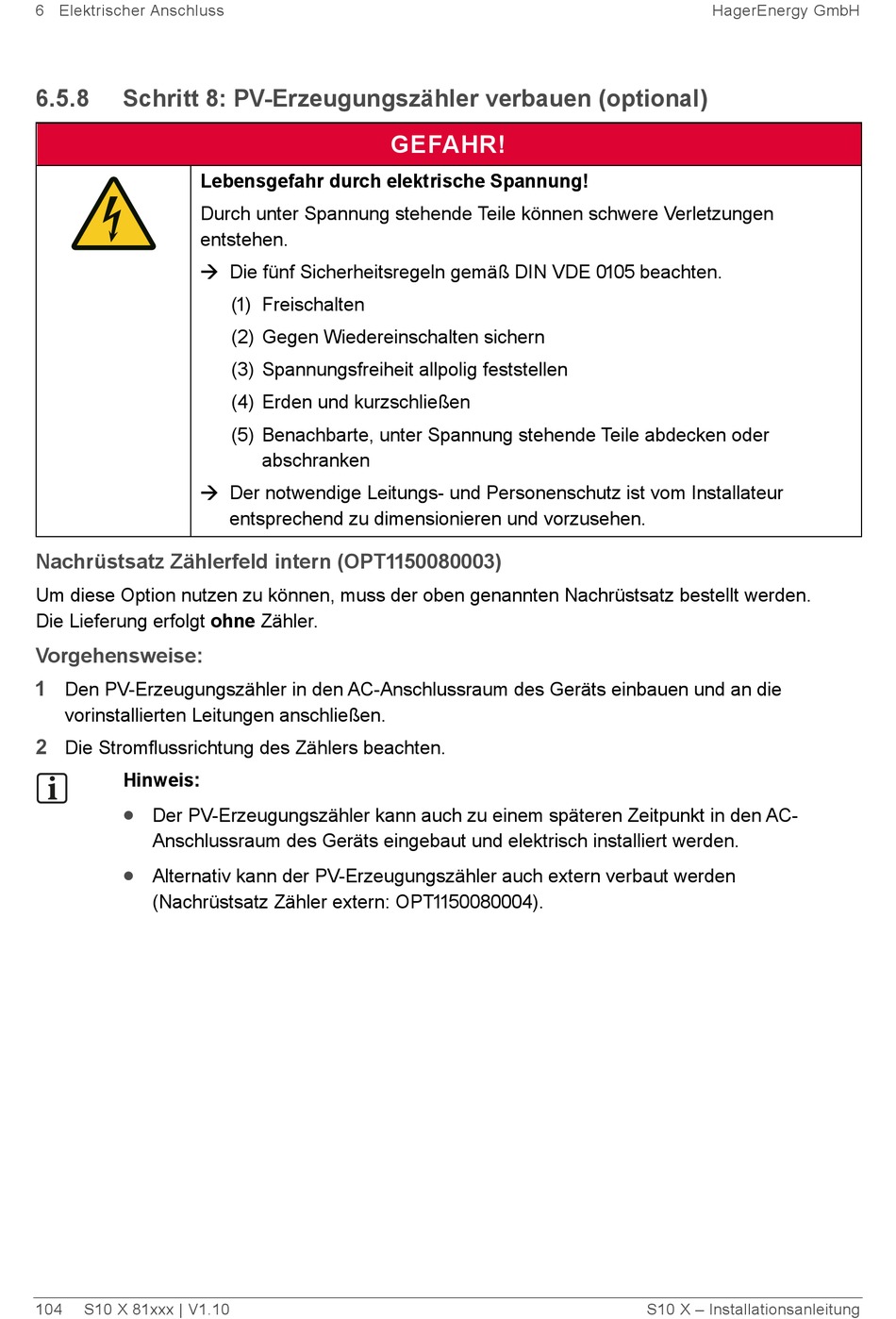

6.5.8 Schritt 8: PV-Erzeugungszähler verbauen (optional)
Lebensgefahr durch elektrische Spannung!
Durch unter Spannung stehende Teile können schwere Verletzungen
entstehen.
 Die fünf Sicherheitsregeln gemäß DIN VDE 0105 beachten.
 Der notwendige Leitungs- und Personenschutz ist vom Installateur
Nachrüstsatz Zählerfeld intern (OPT1150080003)
Um diese Option nutzen zu können, muss der oben genannten Nachrüstsatz bestellt werden.
Die Lieferung erfolgt ohne Zähler.
Vorgehensweise:
1
Den PV-Erzeugungszähler in den AC-Anschlussraum des Geräts einbauen und an die
vorinstallierten Leitungen anschließen.
2
Die Stromflussrichtung des Zählers beachten.
Hinweis:
•
Der PV-Erzeugungszähler kann auch zu einem späteren Zeitpunkt in den AC-
Anschlussraum des Geräts eingebaut und elektrisch installiert werden.
•
Alternativ kann der PV-Erzeugungszähler auch extern verbaut werden
(Nachrüstsatz Zähler extern: OPT1150080004).
104 S10 X 81xxx | V1.10
GEFAHR!
(1) Freischalten
(2) Gegen Wiedereinschalten sichern
(3) Spannungsfreiheit allpolig feststellen
(4) Erden und kurzschließen
(5) Benachbarte, unter Spannung stehende Teile abdecken oder
abschranken
entsprechend zu dimensionieren und vorzusehen.
