7 Batteriemontage und -installation
7.6

Batterien installieren

Hinweis:
Alle verwendeten Kabel sind mit verpolungssicheren Steckern ausgestattet.
Die abgebildeten Kabelfarben können von den Originalfarben der Kabel abweichen.
7.6.1 Batterieanschlussleitung PE_BAT_BAT (BE-K1234) anschließen
Die PE-Leitungen dienen als Potentialausgleich zwischen den Batteriemodulen, dem BMS und
dem Gehäuse des S10 X.
Vorgehensweise:
1
Sicherstellen, dass der Hauptschalter des BMS in Position „OFF" steht (siehe Kapitel
7.5 „Batterien montieren", S. 130 ff.).
2
Eine der drei PE-Leitungen [1] nehmen und auf den Flachsteckanschluss am BMS aufstecken.
3
Mit einer weiteren PE-Leitung den Flachsteckanschluss des BMS mit dem
Flachsteckanschluss des nächsten Batteriemoduls verbinden.
Hinweis: Der linke Flachsteckanschluss am BMS muss nach vorne gebogen werden
(siehe Detail B).
4
Mit einer weiteren PE-Leitung den Flachsteckanschluss des Batteriemoduls mit dem
Flachsteckanschluss des nächsten Batteriemoduls verbinden.
5
Die weiteren PE-Leitungen verbinden wie im vorherigen Schritt beschrieben.

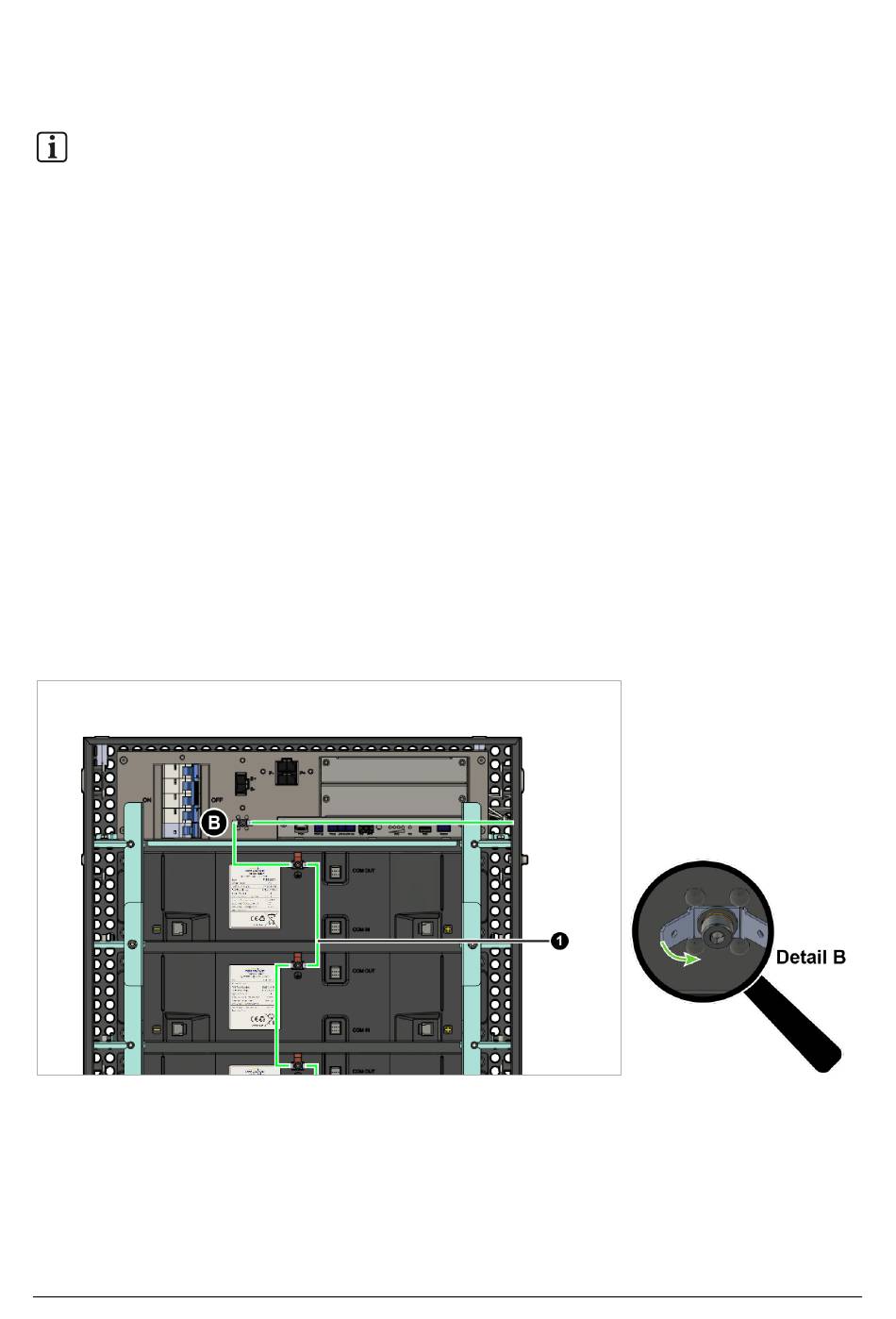

Abb. 100: PE-Leitung anschließen
