Verrou magnétique
Le rotor de la valve Polaris® est équipé d'un système de verrouillage magnétique
breveté.
Ce système d'auto-verrouillage est basé sur l'attraction réciproque et permanente
de 2 micro-aimants mobiles de polarité opposée.
Ce « verrou magnétique » maintient le rotor dans la position sélectionnée empêchant
ainsi tout déréglage accidentel en cas d' e xposition à des champs magnétiques.
En eff et, en présence d'un champ magnétique courant (unidirectionnel), les deux
micro-aimants sont attirés dans le même sens ; ainsi, seul l'un des deux se déplace
dans la direction du champ, tandis que l'autre reste verrouillé.
La modifi cation de la pression de fonctionnement de la valve nécessite d'abord
le déverrouillage simultané des deux micro-aimants de la valve par un aimant
spécifi que.
Le rotor peut alors tourner librement autour de son axe central.
4.
Description et Principe de fonctionnement
du Kit de réglage Polaris®
La modifi cation de la pression de fonctionnement de la valve s' e ff ectue de façon
percutanée en utilisant un kit de réglage spécifi quement conçu pour régler la valve
Polaris® et composé de 3 éléments
Instrument de Localisation (Sélecteur),
Instrument de Lecture (Boussole),
Instrument de Réglage (Aimant).
(cf. Tableau des Références et Figures 4, 4a, 4b,4c) :

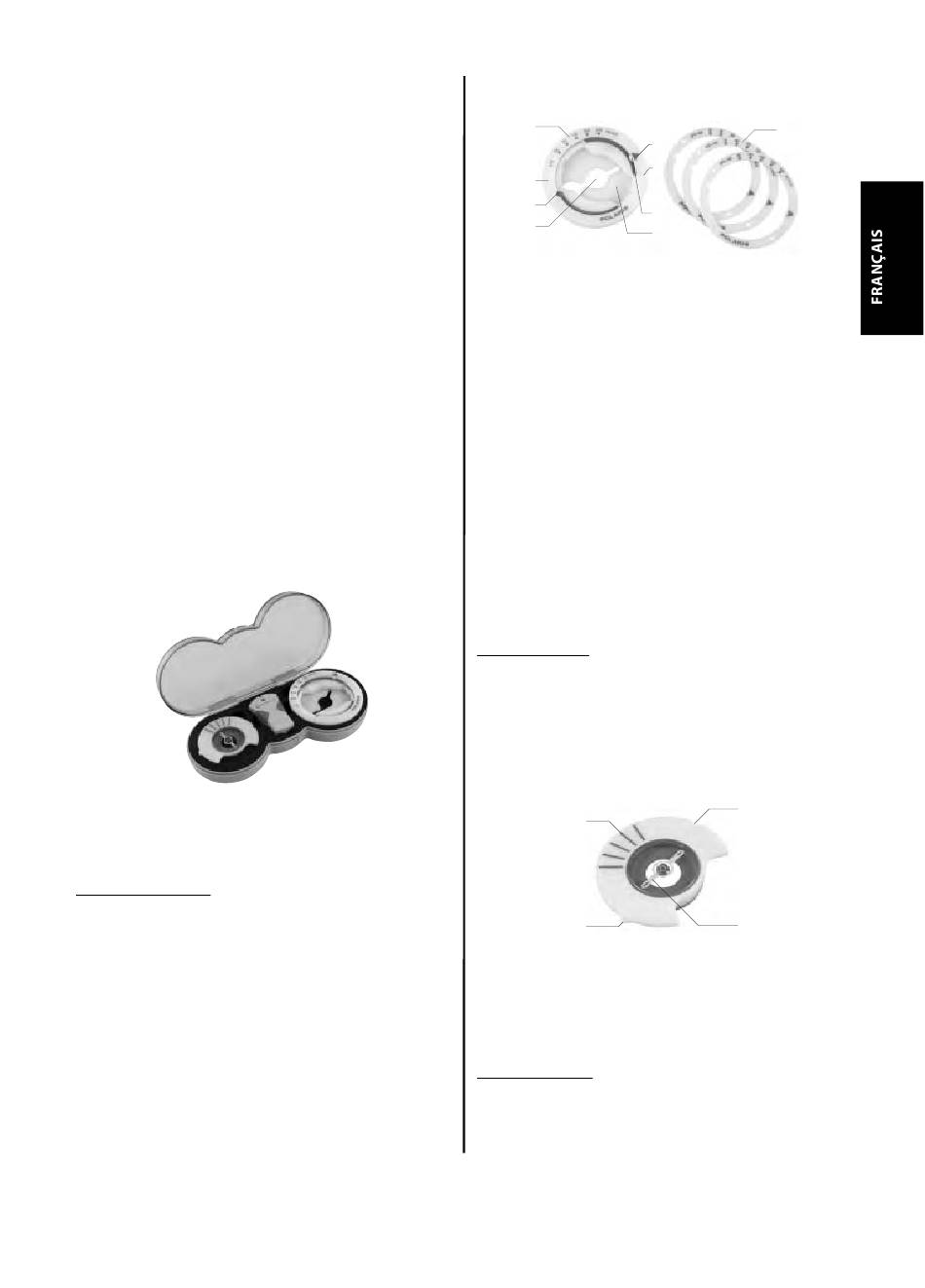

Figure 4 : Le kit de réglage Polaris®
Les éléments du kit de réglage Polaris® sont conditionnés non stériles dans un boîtier
réutilisable (Figure 4).
Le kit de réglage Polaris® est un produit sans latex.
Instrument de Localisation
L'Instrument de Localisation (Sélecteur, Figure 4a) est dédié au repérage
de la valve sous la peau, étape indispensable à la lecture et au réglage de la pression
de fonctionnement.
Le Sélecteur reçoit tour à tour l'Instrument de Lecture et l'Instrument de Réglage.
Il permet de régler les valves Polaris® quelle que soit leur gamme de pressions parmi
les 4 disponibles (cf. §3 - Tableau des pressions de fonctionnement).
Figure 4a : Instrument de Localisation (Sélecteur avec trois anneaux de lecture
des pressions spéciales)
1
3
6
5
La zone de lecture [1] du Sélecteur mentionne la référence de la valve SPV ainsi que
chacune des 5 pressions « standard » associées à cette référence.
Les zones de lecture [2] des anneaux de lecture mentionnent les références
des valves « à pressions spéciales » SPV-140, SPV-300 et SPV-400 ainsi que
chacune des 5 pressions associées à ces références (cf. §3 - Tableau des pressions
de fonctionnement).
Deux picots [3] sur le pourtour du Sélecteur permettent de fi xer les anneaux
de lecture, afi n que le Sélecteur affi che la gamme de pressions correspondant
à celle du modèle de valve à régler.
Pour le réglage d'une valve, le Sélecteur doit être correctement positionné au-dessus
de l'implant.
La fl èche verte [4] indique le sens du fl ux de LCR et permet d' o rienter correctement
le Sélecteur par rapport à la valve.
La découpe centrale en forme d' e mpreinte de la valve [5] sert à positionner
le Sélecteur au plus près de l'implant.
Deux détrompeurs [6] permettent le positionnement correct de l'Instrument
de Lecture à l'intérieur du Sélecteur.
La découpe en forme d' e mpreinte de l'Instrument de Réglage [7] permet
le positionnement correct de l'Aimant à l'intérieur du Sélecteur.
Instrument de Lecture
L'Instrument de Lecture (Boussole, Figure 4b) s'insère dans le Sélecteur et permet
une lecture directe fi able et précise de la valeur de la pression de fonctionnement
de la valve.
La Boussole identifi e la position du rotor de la valve, qui correspond à la pression
de fonctionnement lue.
Figure 4b : Instrument de Lecture (Boussole)
2
3
La lecture de la pression de fonctionnement est déterminée par l'alignement
de l'aiguille de la Boussole [1] avec l'un des traits du contour de la Boussole [2]
et la valeur de pression correspondante dans la zone de lecture du Sélecteur.
Deux détrompeurs latéraux [3] prévus pour s' e ngager dans les détrompeurs
du Sélecteur permettent le positionnement correct de la Boussole dans le Sélecteur.
Instrument de Réglage
L'Instrument de Réglage (Aimant, Figure 4c) est composé d'un assemblage spécifi que
d'aimants conçu pour permettre le déverrouillage du rotor et la modifi cation
de la pression de fonctionnement de la valve Polaris®.
25
2
4
3
6
7
3
1
