1) Identifi cation du modèle de valve
Identifi er la référence et/ou la gamme de pressions de la valve Polaris® à régler :
Se reporter à la Carte d'Identifi cation Patient ou au dossier patient (étiquette
de traçabilité) et/ou réaliser un contrôle radiographique de la valve (cf. §10 - Contrôle
radiographique post-opératoire).
2) Choix de la zone de lecture du Sélecteur
Se munir du Sélecteur, par défaut adapté aux valves à calibrage standard
(30-200mmH O).
2
Dans le cas d'un modèle de valve à « pressions spéciales » (10-140, 50-300 ou 80-
400mmH O), fi xer sur le Sélecteur l'anneau de lecture correspondant à la gamme
2
de pressions du modèle de valve identifi é à l' é tape 1 en positionnant les deux trous
de l'anneau sur les deux picots du Sélecteur.
M :
ISE EN GARDE
N P ®
E PAS UTILISER UN KIT DE RÉGLAGE OLARIS
'
S Ê TRE ASSURÉ QUE LA GAMME DE PRESSIONS VISIBLE SUR LE
D ' '
ES CAS D HYPERDRAINAGE OU D HYPODRAINAGE PEUVENT ÊTRE LA CONSÉQUENCE D
/ '
ET OU D UN RÉGLAGE AVEC UNE GAMME DE PRESSIONS SUR LE
.
DE VALVE IMPLANTÉ
3) Positionnement du Sélecteur
Palper le site d'implantation de la valve afi n de déterminer à la fois la localisation
et l' o rientation de la valve.
Les connecteurs d' e ntrée et de sortie de la valve, à chaque extrémité de la valve,
et le réservoir (le cas échéant) sont les éléments les plus faciles à repérer :
les rechercher en priorité.
Placer le Sélecteur sur le site d'implantation, son axe aligné avec celui des connecteurs
de la valve, et avec la fl èche verte dirigée dans le sens du fl ux de LCR.
Centrer au mieux le Sélecteur au-dessus de la valve : la repérer en la palpant au travers
de la découpe centrale du Sélecteur.
Presser fermement le Sélecteur contre la valve de façon à centrer et à immobiliser
la valve.

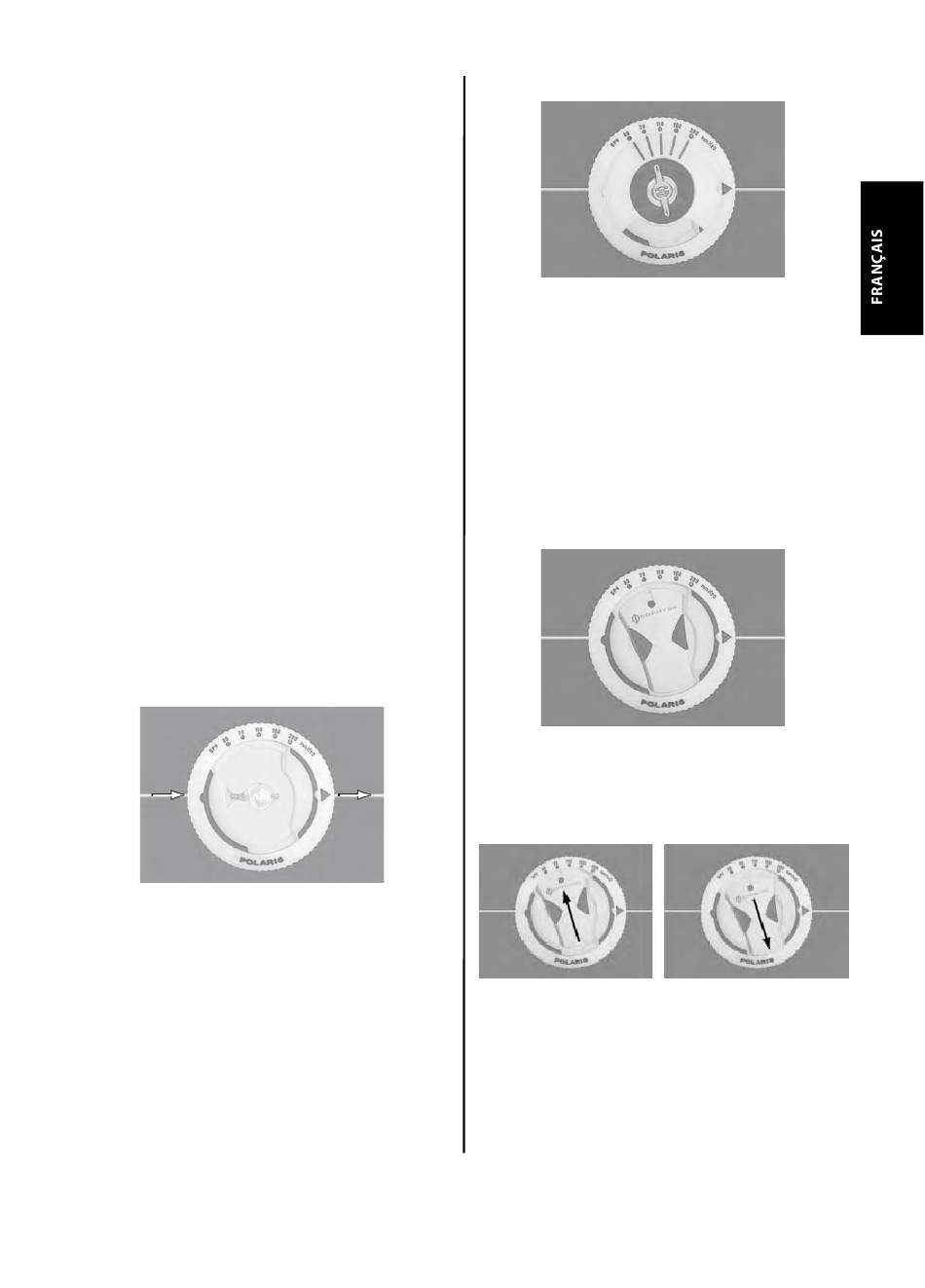

Figure 18
4) Positionnement de la Boussole et Lecture de la pression
Maintenir le Sélecteur d'une main.
Placer la Boussole dans le logement prévu sur le Sélecteur en respectant les
détrompeurs : aligner les traits de la Boussole avec les valeurs de pressions gravées
sur le Sélecteur.
Relever sur le Sélecteur la valeur de la pression de fonctionnement indiquée
par l'aiguille de la Boussole.
SANS AVOIR IDENTIFIÉ LE MODÈLE DE LA VALVE ET
S
ÉLECTEUR CORRESPOND À CE MODÈLE
'
UNE LECTURE
S
ÉLECTEUR DIFFÉRENTE DU MODÈLE
Figure 19
P :
RÉCAUTION
L
ORS DE LA LECTURE DE LA POSITION DE RÉGLAGE
OBJET FERROMAGNÉTIQUE DANS UN RAYON DE
'
LECTURE NE SOIT PAS FAUSSÉE PAR L INFLUENCE DE CHAMPS MAGNÉTIQUES
.
5) Orientation du Sélecteur
Il est recommandé d'affi ner le positionnement du Sélecteur par rapport à l'axe
de la valve en opérant comme suit :
Retirer la Boussole et insérer l'Aimant dans le Sélecteur.
Amener le repère vert de l'Aimant en face de la position de réglage initiale
(faire tourner l'Aimant dans le Sélecteur si nécessaire).
Figure 20
Imprimer un rapide mouvement de va-et-vient à l'Aimant dans l'axe de la position
identifi ée précédemment pour déverrouiller le rotor, puis le replacer bien au centre
du Sélecteur.
Figure 21
Tourner lentement l'Aimant jusqu'à dépasser légèrement la position extrême
la plus éloignée de la position initiale.
33
, ' 'A
VEILLER À L ABSENCE DE L IMANT OU DE TOUT
0,5 B
M AUTOUR DE LA OUSSOLE AFIN QUE CETTE
.
