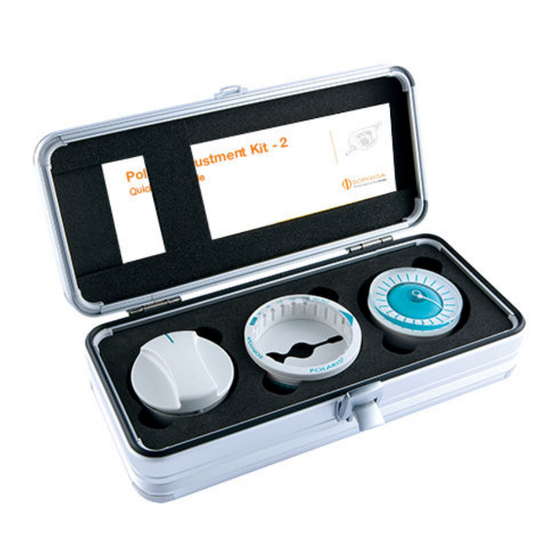

Sophysa POLARIS Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Sophysa Anleitungen
  4. Medizinische Ausstattung
  5. POLARIS
  6. Gebrauchsanweisung

Sophysa POLARIS Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
POLARIS
EN
Instructions for Use
KIT DE RÉGLAGE-2 POLARIS
FR
Notice d'utilisation
POLARIS
DE
Gebrauchsanweisung
KIT DI REGOLAZIONE-2 (PAK2) POLARIS
IT
Istruzioni per l'uso
POLARIS
NL
Gebruiksaanwijzing
KIT DE AJUSTE-2 POLARIS
PT
Instruções de Utilização
®
ADJUSTMENT KIT-2 (PAK2)
®
EINSTELL-SET 2 (PAK2)
®
-AFSTELKIT-2 (PAK2)
®
(PAK2)
®
(PAK2)
®
NT140_ML_S1
Rev000_2021-02
