4) コンパスの配置と圧の読み取り
ガイドピンを使ってプレッシャー ・ セレクターのハウジングに
コンパスを入れます。 コンパスのラインをプレッシャー ・ セレ
クターに刻印されている圧力値に合わせます。
プレッシャー ・ セレクター上でコンパスの針によって示される
設定圧を読み取ります。

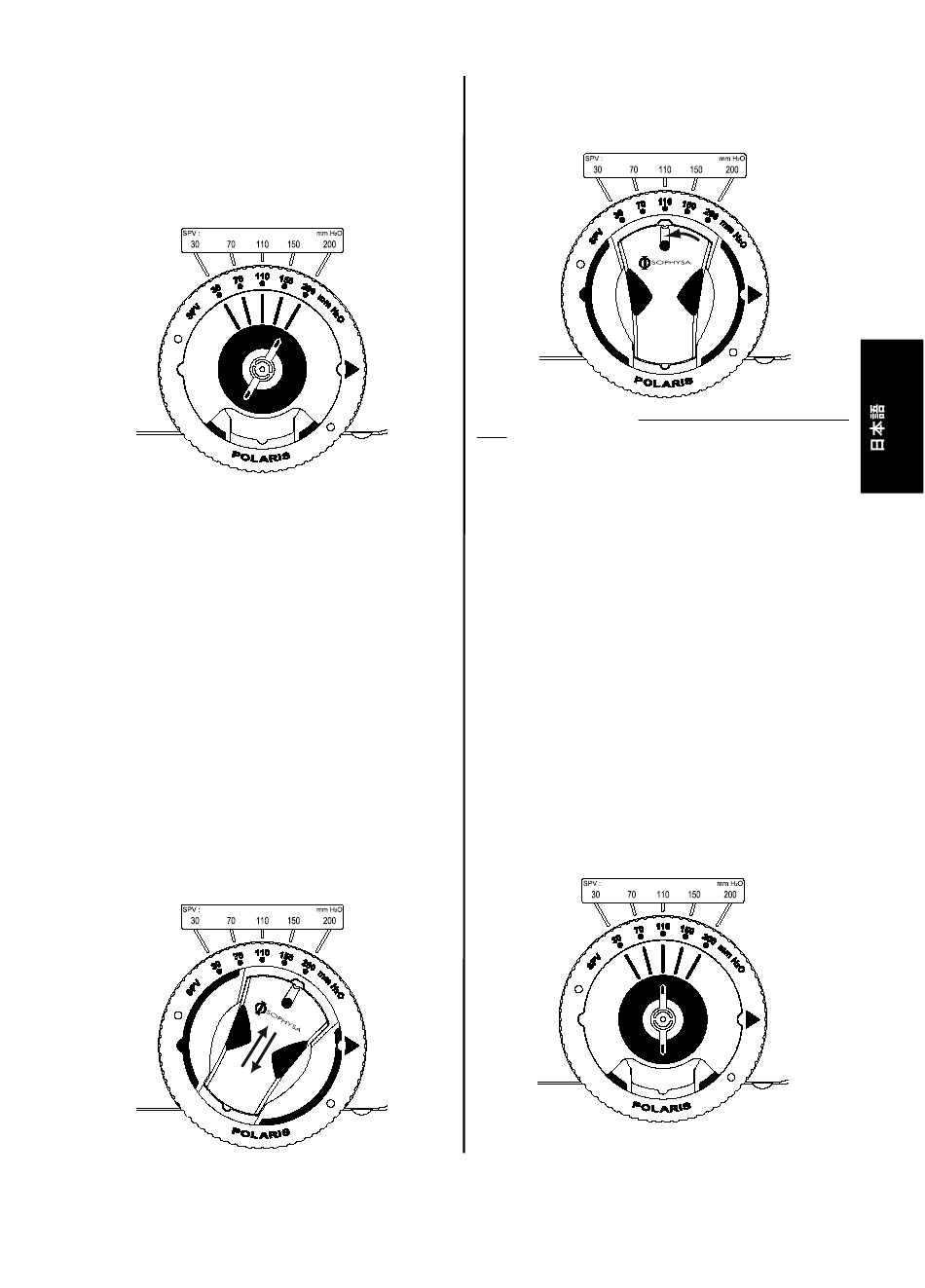

図10
注意 ：
圧設定の位置を読み取る際、 周辺磁場の影響により
誤った測定値が得られないように、 コンパスから半
径0.5 の範囲内にマグネッ トまたは他の強力な磁場
M
がないことを確認してください。
バルブのローターはブリスター包装を通して見えるため、 ポ
ラリス ・ アジャストメントキッ トを用いずに、 初期設定圧を読
み取ることもできます。
5) マグネッ トの配置および圧調整
コンパスを取り出し、 プレッシャー ・ セレクターにアジャストメ
ントマグネッ トを挿入します。
アジャストメントマグネッ トの緑色のマーカーを圧設定の最
初の位置に向く ように動かします(必要に応じてプレッシャ
ー ・ セレクターのマグネッ トを回転させます)。
プレッシャー ・ セレクターを片手で持ちます。
アジャス トメン トマグネッ トを初めの位置で素早く前後に動か
して、 ローターをロック解除し、 プレッシャー ・ セレクターを元
の位置に戻します。
図11
留置するバルブの設定圧として選択した位置までアジャスト
メン トマグネッ トを回転させます。
図12
アジャストメントマグネッ トをプレッシャー ・ セレクターから垂
直に取り外し、 バルブのローターが選択された設定位置で
再ロックするようにしてください。
注記 ：
アジャストメントマグネッ トがプレッシャー ・ セレクタ
ーの中心に位置していない場合、 またはマグネット
がプレッシャー ・ セレクターに完全に挿入されていな
い場合、 アジャストメントマグネッ トを回転させない
でください。 ローターのロックが解除されなくなるこ
とがあります。
注意 ：
アジャストメントマグネッ トはプレッシャー ・ セレクタ
ーから必ず垂直に取り外してください。 そうすること
によってローターは新しい位置でロックされます。
アジャストメントマグネッ トをプレッシャー ・ セレクタ
ーから垂直に取り外さない場合、 ローターの選択位
置の変更や不適当なロッキングが生じることがあり
ます。
6) 圧設定の確認
ステップ4に記載された手順に従い、 コンパスを用いてチェ
ックを行います。
図13
