PROline Promag 53 PROFIBUS-DP/-PA
#
Endress+Hauser
4.3

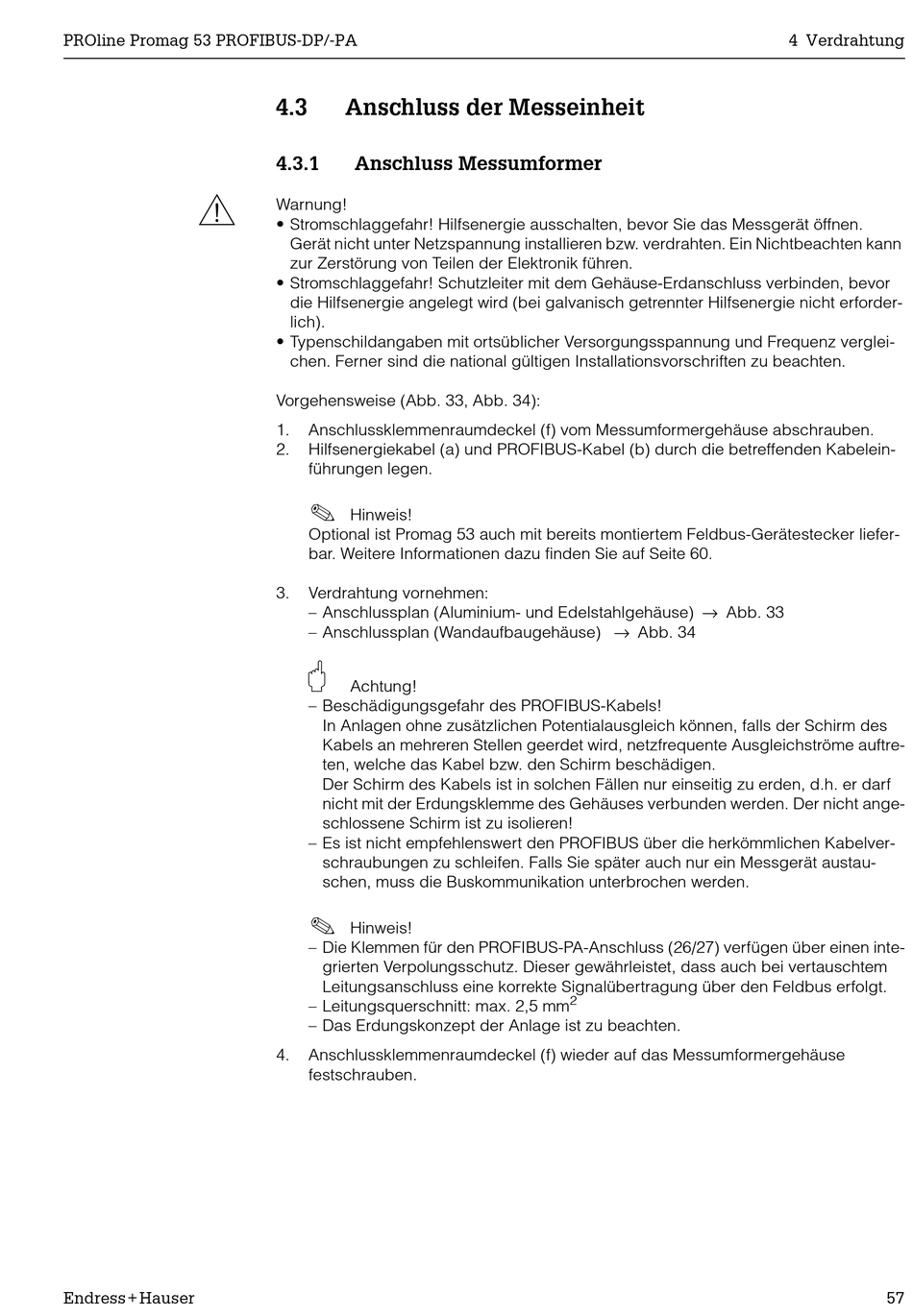

Anschluss der Messeinheit
4.3.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen.
Gerät nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann
zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor
die Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforder-
lich).
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz verglei-
chen. Ferner sind die national gültigen Installationsvorschriften zu beachten.
Vorgehensweise (Abb. 33, Abb. 34):
1.
Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2.
Hilfsenergiekabel (a) und PROFIBUS-Kabel (b) durch die betreffenden Kabelein-
führungen legen.
!
Hinweis!
Optional ist Promag 53 auch mit bereits montiertem Feldbus-Gerätestecker liefer-
bar. Weitere Informationen dazu finden Sie auf Seite 60.
3.
Verdrahtung vornehmen:
– Anschlussplan (Aluminium- und Edelstahlgehäuse) → Abb. 33
– Anschlussplan (Wandaufbaugehäuse) → Abb. 34
"
Achtung!
– Beschädigungsgefahr des PROFIBUS-Kabels!
In Anlagen ohne zusätzlichen Potentialausgleich können, falls der Schirm des
Kabels an mehreren Stellen geerdet wird, netzfrequente Ausgleichströme auftre-
ten, welche das Kabel bzw. den Schirm beschädigen.
Der Schirm des Kabels ist in solchen Fällen nur einseitig zu erden, d.h. er darf
nicht mit der Erdungsklemme des Gehäuses verbunden werden. Der nicht ange-
schlossene Schirm ist zu isolieren!
– Es ist nicht empfehlenswert den PROFIBUS über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austau-
schen, muss die Buskommunikation unterbrochen werden.
!
Hinweis!
– Die Klemmen für den PROFIBUS-PA-Anschluss (26/27) verfügen über einen inte-
grierten Verpolungsschutz. Dieser gewährleistet, dass auch bei vertauschtem
Leitungsanschluss eine korrekte Signalübertragung über den Feldbus erfolgt.
– Leitungsquerschnitt: max. 2,5 mm
– Das Erdungskonzept der Anlage ist zu beachten.
4.
Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse
festschrauben.
2
4 Verdrahtung
57
