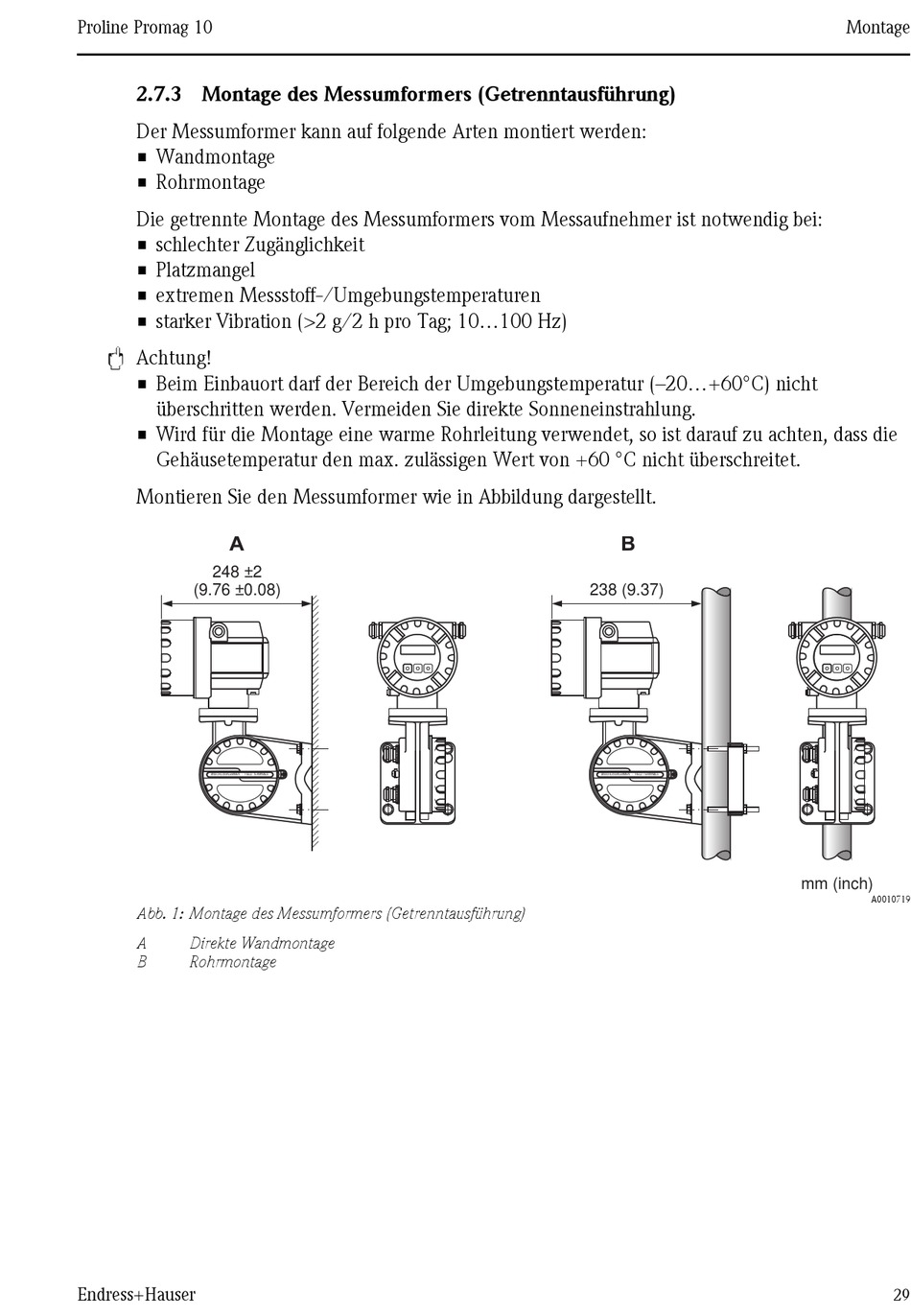

2.7.3 Montage des Messumformers (Getrenntausführung)
Der Messumformer kann auf folgende Arten montiert werden:
• Wandmontage
• Rohrmontage
Die getrennte Montage des Messumformers vom Messaufnehmer ist notwendig bei:
• schlechter Zugänglichkeit
• Platzmangel
• extremen Messstoff-/Umgebungstemperaturen
• starker Vibration (>2 g/2 h pro Tag; 10...100 Hz)
"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungstemperatur (–20...+60°C) nicht
überschritten werden. Vermeiden Sie direkte Sonneneinstrahlung.
• Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten, dass die
Gehäusetemperatur den max. zulässigen Wert von +60 °C nicht überschreitet.
Montieren Sie den Messumformer wie in Abbildung dargestellt.
A
248 ±2
(9.76 ±0.08)
ANSCHLUSSKLEMMEN - FIELD TERMINALS
Abb. 1: Montage des Messumformers (Getrenntausführung)
A Direkte Wandmontage
B Rohrmontage
Endress+Hauser
B
238 (9.37)
ANSCHLUSSKLEMMEN - FIELD TERMINALS
Montage
mm (inch)
A0010719
