Montage des Messsensors Prosonic Flow U (Clamp On)

1. Bei Rohren im Nennweitenbereich DN 15...32 verwenden Sie das mitgelieferte Halteprisma
(a) um das Rohr zusätzlich zu verstärken. Dieses Halteprisma ist ausschließlich im Installati-
onsset DN 15...40 (siehe Zubehör auf Seite 75) enthalten. Schlaufen Sie die Spannbänder (b)
durch das Halteprisma wie unten abgebildet. Ziehen Sie die Spannbänder so weit lose durch
die Spannbandverschlüsse, dass in einem nachfolgenden Schritt die Spannbänder über die
Sättel der Sensorbaugruppe geführt werden können (beachten Sie, dass die Spannbandver-
schlussschraube geöffnet sein muss).

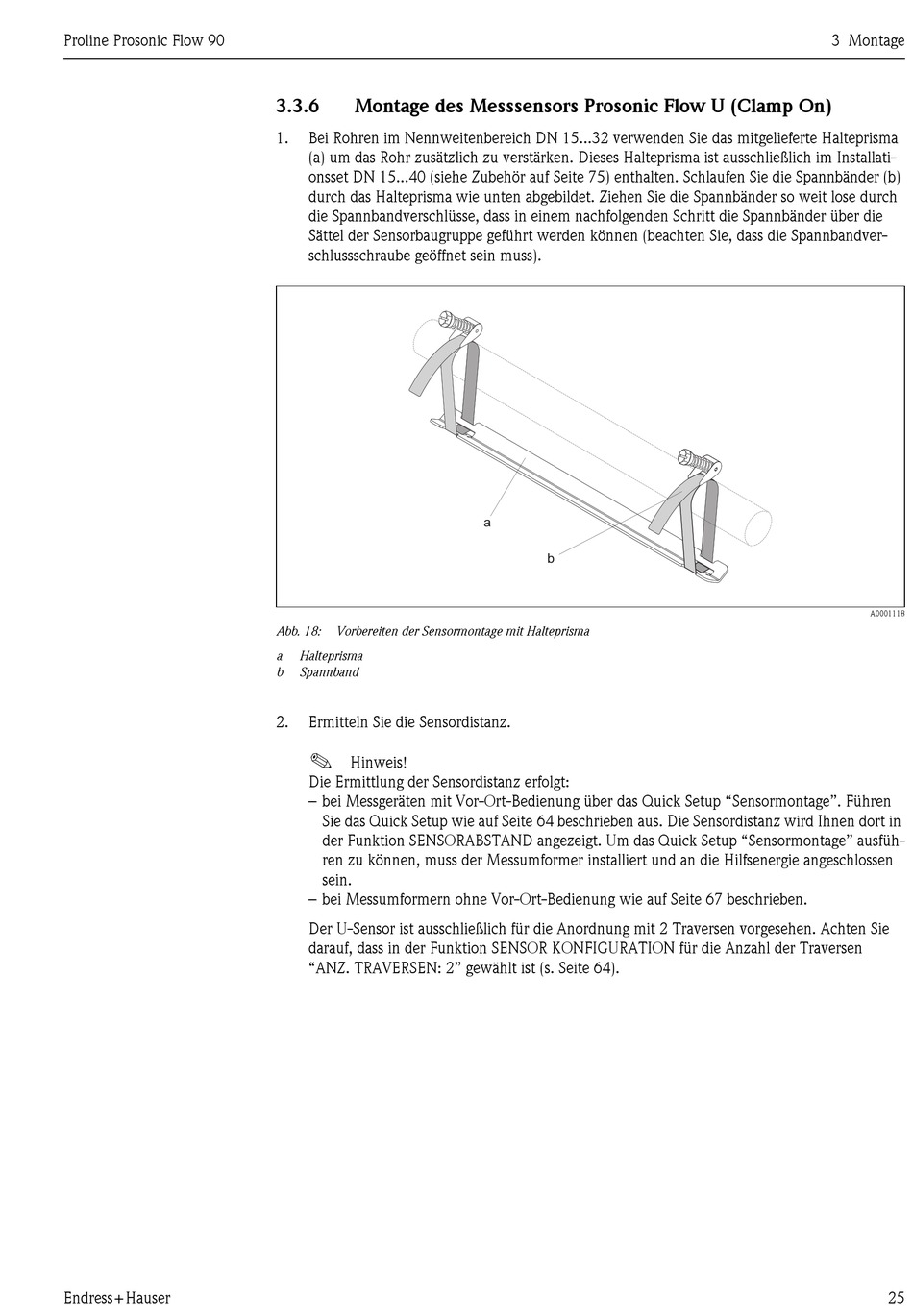

Abb. 18: Vorbereiten der Sensormontage mit Halteprisma
a Halteprisma
b Spannband
2. Ermitteln Sie die Sensordistanz.
!
Hinweis!
Die Ermittlung der Sensordistanz erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Führen
Sie das Quick Setup wie auf Seite 64 beschrieben aus. Die Sensordistanz wird Ihnen dort in
der Funktion SENSORABSTAND angezeigt. Um das Quick Setup "Sensormontage" ausfüh-
ren zu können, muss der Messumformer installiert und an die Hilfsenergie angeschlossen
sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 67 beschrieben.
Der U-Sensor ist ausschließlich für die Anordnung mit 2 Traversen vorgesehen. Achten Sie
darauf, dass in der Funktion SENSOR KONFIGURATION für die Anzahl der Traversen
"ANZ. TRAVERSEN: 2" gewählt ist (s. Seite 64).
a
b
