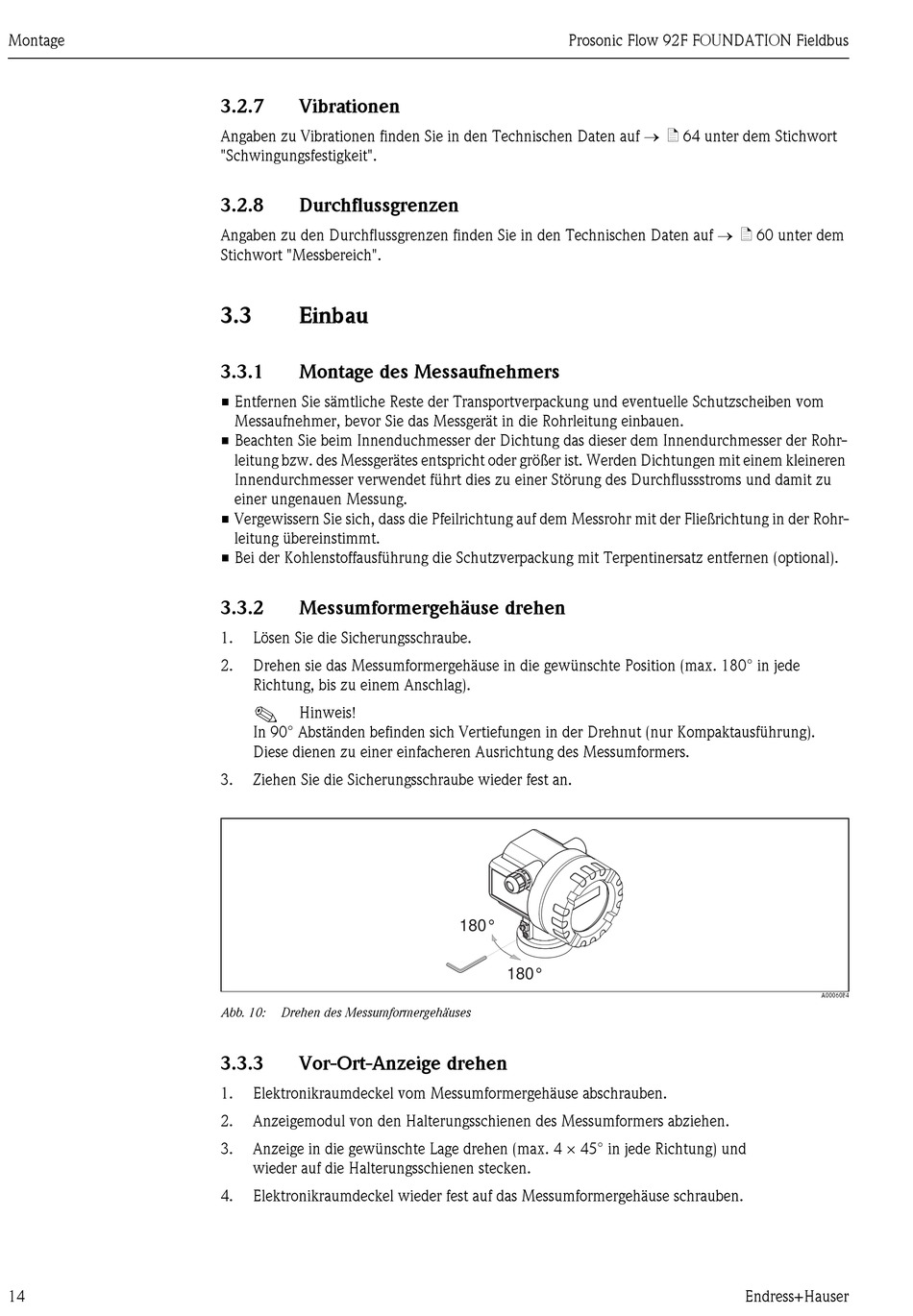

Montage
14
3.2.7
Vibrationen
Angaben zu Vibrationen finden Sie in den Technischen Daten auf ä 64 unter dem Stichwort
"Schwingungsfestigkeit".
3.2.8
Durchflussgrenzen
Angaben zu den Durchflussgrenzen finden Sie in den Technischen Daten auf ä 60 unter dem
Stichwort "Messbereich".
3.3
Einbau
3.3.1
Montage des Messaufnehmers
• Entfernen Sie sämtliche Reste der Transportverpackung und eventuelle Schutzscheiben vom
Messaufnehmer, bevor Sie das Messgerät in die Rohrleitung einbauen.
• Beachten Sie beim Innenduchmesser der Dichtung das dieser dem Innendurchmesser der Rohr-
leitung bzw. des Messgerätes entspricht oder größer ist. Werden Dichtungen mit einem kleineren
Innendurchmesser verwendet führt dies zu einer Störung des Durchflussstroms und damit zu
einer ungenauen Messung.
• Vergewissern Sie sich, dass die Pfeilrichtung auf dem Messrohr mit der Fließrichtung in der Rohr-
leitung übereinstimmt.
• Bei der Kohlenstoffausführung die Schutzverpackung mit Terpentinersatz entfernen (optional).
3.3.2
Messumformergehäuse drehen
1.
Lösen Sie die Sicherungsschraube.
2.
Drehen sie das Messumformergehäuse in die gewünschte Position (max. 180° in jede
Richtung, bis zu einem Anschlag).
!
Hinweis!
In 90° Abständen befinden sich Vertiefungen in der Drehnut (nur Kompaktausführung).
Diese dienen zu einer einfacheren Ausrichtung des Messumformers.
3.
Ziehen Sie die Sicherungsschraube wieder fest an.
Abb. 10:
Drehen des Messumformergehäuses
3.3.3
Vor-Ort-Anzeige drehen
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Anzeigemodul von den Halterungsschienen des Messumformers abziehen.
3.
Anzeige in die gewünschte Lage drehen (max. 4 × 45° in jede Richtung) und
wieder auf die Halterungsschienen stecken.
4.
Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
Prosonic Flow 92F FOUNDATION Fieldbus
180°
180°
A0006084
Endress+Hauser
