Proline Promag 10D

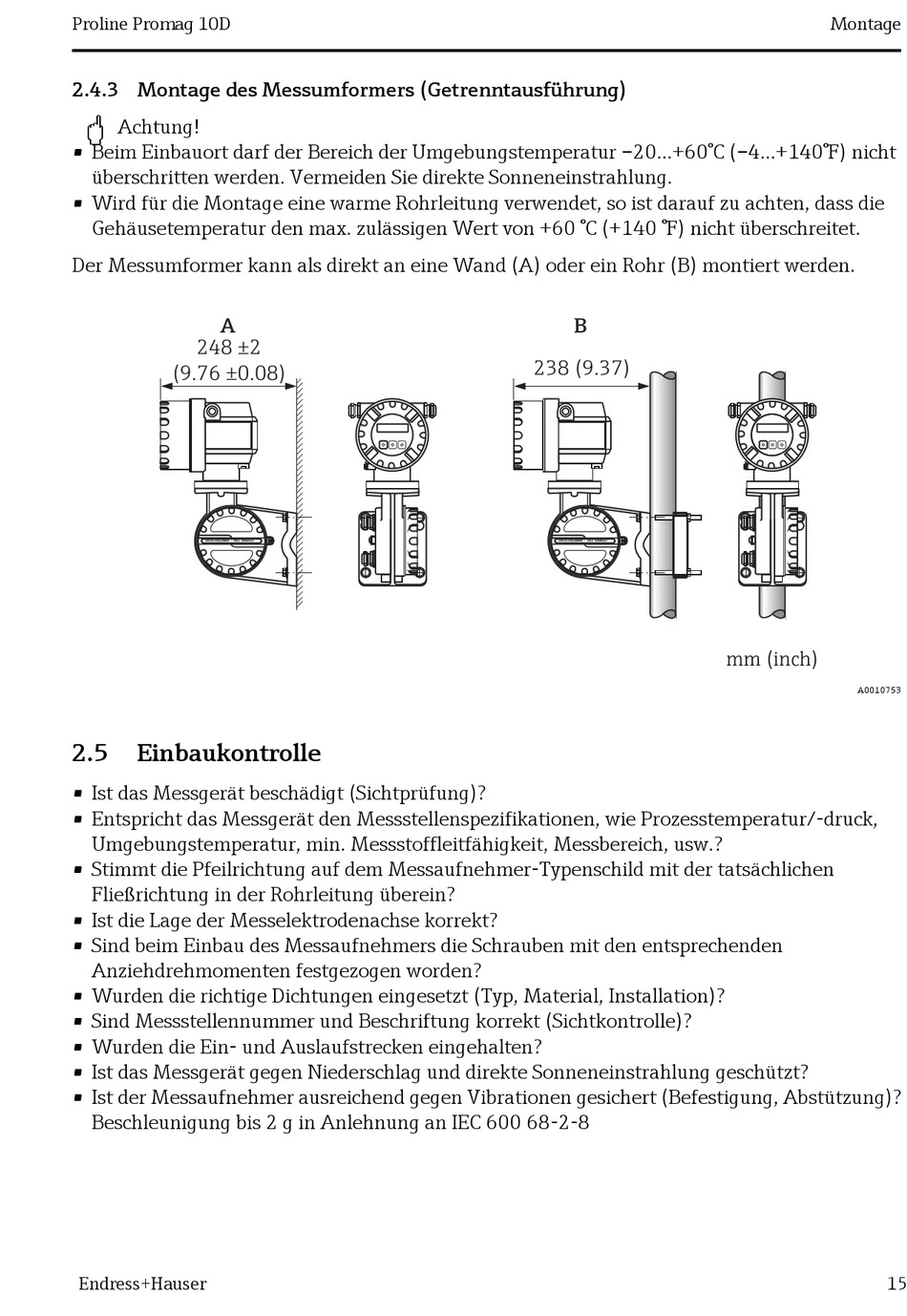

2.4.3 Montage des Messumformers (Getrenntausführung)
"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungstemperatur –20...+60°C (–4...+140°F) nicht
überschritten werden. Vermeiden Sie direkte Sonneneinstrahlung.
• Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten, dass die
Gehäusetemperatur den max. zulässigen Wert von +60 °C (+140 °F) nicht überschreitet.
Der Messumformer kann als direkt an eine Wand (A) oder ein Rohr (B) montiert werden.
A
248 ±2
(9.76 ±0.08)
ANSCHLUSSKLEMMEN - FIELD TERMINALS
2.5
Einbaukontrolle
• Ist das Messgerät beschädigt (Sichtprüfung)?
• Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/-druck,
Umgebungstemperatur, min. Messstoffleitfähigkeit, Messbereich, usw.?
• Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen
Fließrichtung in der Rohrleitung überein?
• Ist die Lage der Messelektrodenachse korrekt?
• Sind beim Einbau des Messaufnehmers die Schrauben mit den entsprechenden
Anziehdrehmomenten festgezogen worden?
• Wurden die richtige Dichtungen eingesetzt (Typ, Material, Installation)?
• Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
• Wurden die Ein- und Auslaufstrecken eingehalten?
• Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt?
• Ist der Messaufnehmer ausreichend gegen Vibrationen gesichert (Befestigung, Abstützung)?
Beschleunigung bis 2 g in Anlehnung an IEC 600 68-2-8
Endress+Hauser
B
238 (9.37)
ANSCHLUSSKLEMMEN - FIELD TERMINALS
Montage
mm (inch)
A0010753
15
