Bestimmen der Rotationsrichtung des Motors

Wenn ein A-Phasen- und B-Phasenimpuls eines Inkrementaldrehgebers an den für die
Rotationssignale zuständigen Eingangsanschlüssen Kan. B und Kan. C oder denjenigen von
Kan. F und Kan. G eingegeben wird, kann das Instrument die Rotationsrichtung der Welle erkennen
und den RPM-Werten ein entsprechendes Polaritätszeichen zuweisen.
[Motor Analysis option wiring]
Wenn
[Torque Speed Direction]
Die Rotationsrichtung wird auf dem Pegel des anderen Impulses (hoch/niedrig) basierend bestimmt,
wenn die aufsteigenden und fallenden Flanken des A-Phasenimpulses und B-Phasenimpulses
erkannt werden.

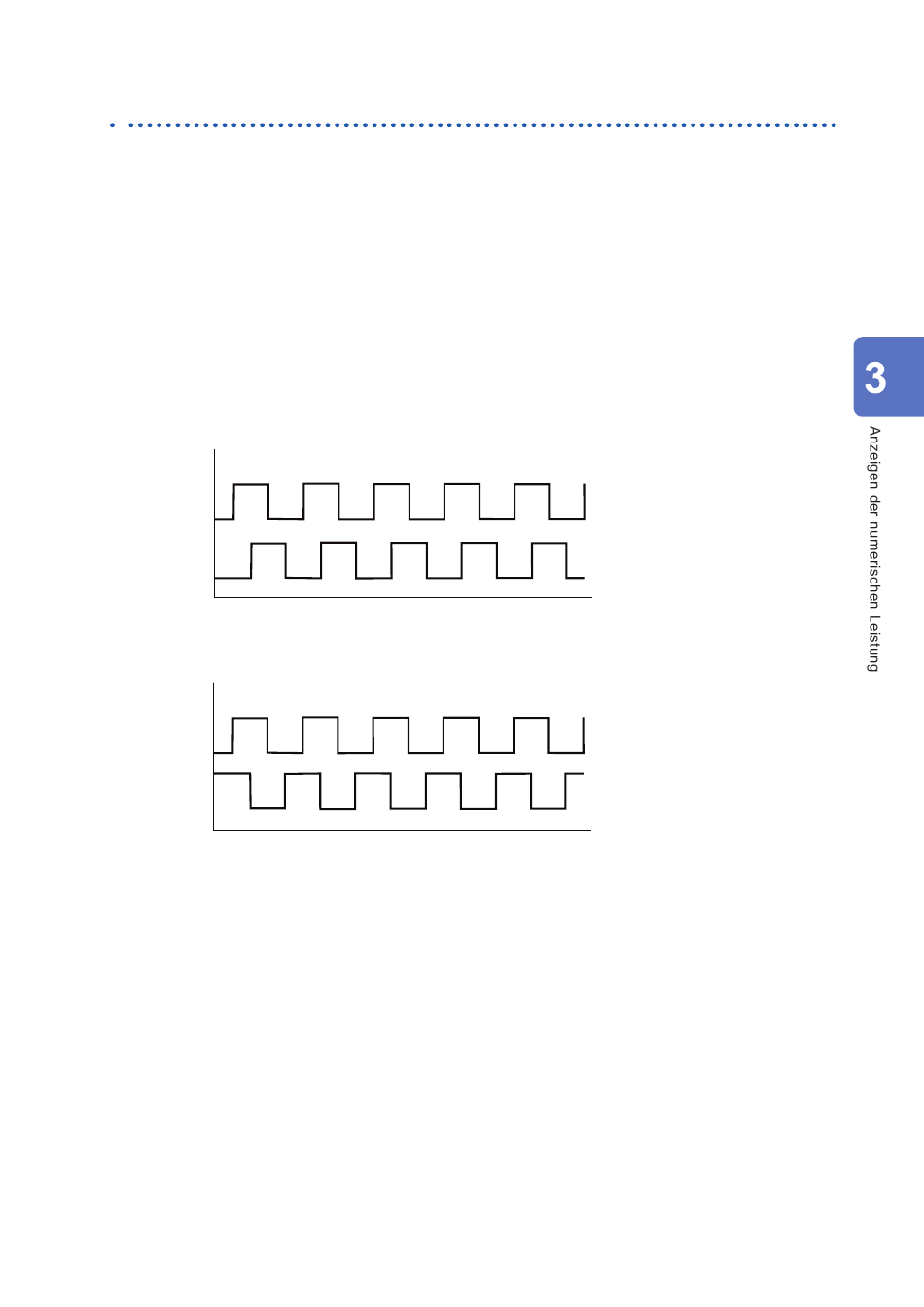

Vorwärtsbetrieb
RPM-Polarität: Pluszeichen (+)
A-Phase
B-Phase
Rückwärtsbetrieb
RPM-Polarität: Minuszeichen (−)
A-Phase
B-Phase
Die erkannte Rotationsrichtung wirkt sich auf das den gemessenen RPM-Werten sowie den
gemessenen Motorleistungswerten (Pm) zugewiesene Polaritätszeichen aus.
[Torque Speed Direction Origin]
auf
steht, kann die Rotationsrichtung erkannt werden.
HIOKI PW8001A965-00
Motormessung (Modell mit Motoranalyse)
oder
