Gestellhalterungen
Anweisungen zur Installation
Verwenden Sie M4x16 mm-Schrauben, um die Halterungen am
„
Hauptgehäuse des PW8001 anzubringen.
Wenn die Halterungen mit anderen Schrauben angebracht werden, könnte das
Instrument beschädigt und Körperverletzungen hervorgerufen werden.
WICHTIG
• Verstärken Sie die Innenseite des Gestells mit handelsüblichen Stützen oder anderen
geeigneten Teilen, um das Gewicht des Instruments zu tragen.
• Lassen Sie auf jeder Oberfläche außer der Unterseite mindestens 30 mm Platz, damit die
Temperatur des Geräts nicht ansteigt.
Lassen Sie unter dem Instrument mindestens 15 mm Platz (Höhe seiner Füße).
Bereitzuhaltende Werkzeuge:
Gestellhalterung (JIS-konform Z5301, EIA-konform Z5300), Sechskantschlüssel (Schlüsselweite: 2,5 mm),
Kreuzschlitzschraubendreher (Nr. 2)

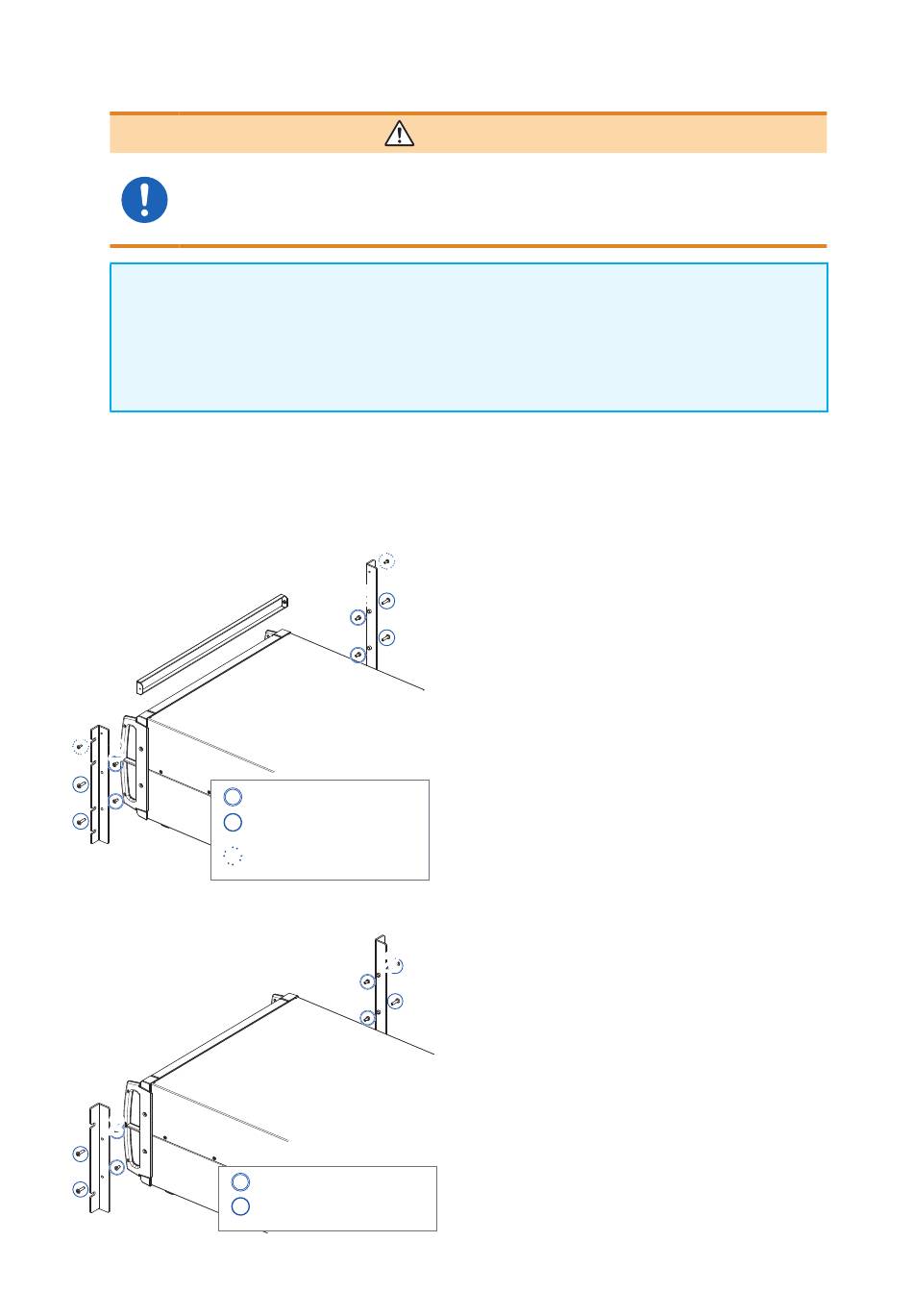

Montieren des Instruments in einem JIS-konformen Gestell
4
2
3
Montieren des Instruments in einem EIA-konformen Gestell
2
3
244
WARNUNG
4
2
3
×
: M4
8 mm-Hutschraube
×
: M4
16 mm-Flachkopf-
Maschinenschraube
×
: M3
8 mm-Flachkopf-
Maschinenschraube
2
×
: M4
8 mm-Hutschraube
×
: M4
16 mm-Flachkopf-
Maschinenschraube
HIOKI PW8001A965-00
1
Schalten Sie das Instrument aus und
entfernen Sie alle Kabel.
2
Entfernen Sie mit dem Sechskantschlüssel
die M4-Hutschrauben (je zwei auf der linken
und rechten Seite), mit denen die Griffe
befestigt sind.
Bewahren Sie die entfernten M4-Hutschrauben auf.
3
Bringen Sie die Gestellhalterungen mit
×
M4
16 mm-Schrauben am Instrument an (je
zwei auf der linken und rechten Seite).
4
Bringen Sie die Gestellhalterung
(Abdeckung) mit M3
eine auf der linken und rechten Seite).
1
Schalten Sie das Instrument aus und
entfernen Sie alle Kabel.
3
2
Entfernen Sie mit dem Sechskantschlüssel
die M4-Hutschrauben (je zwei auf der linken
und rechten Seite), mit denen die Griffe
befestigt sind.
Bewahren Sie die entfernten M4-Hutschrauben auf.
3
Bringen Sie die Gestellhalterungen mit
×
M4
16 mm-Schrauben am Instrument an (je
zwei auf der linken und rechten Seite).
×
8 mm-Schrauben an (je
