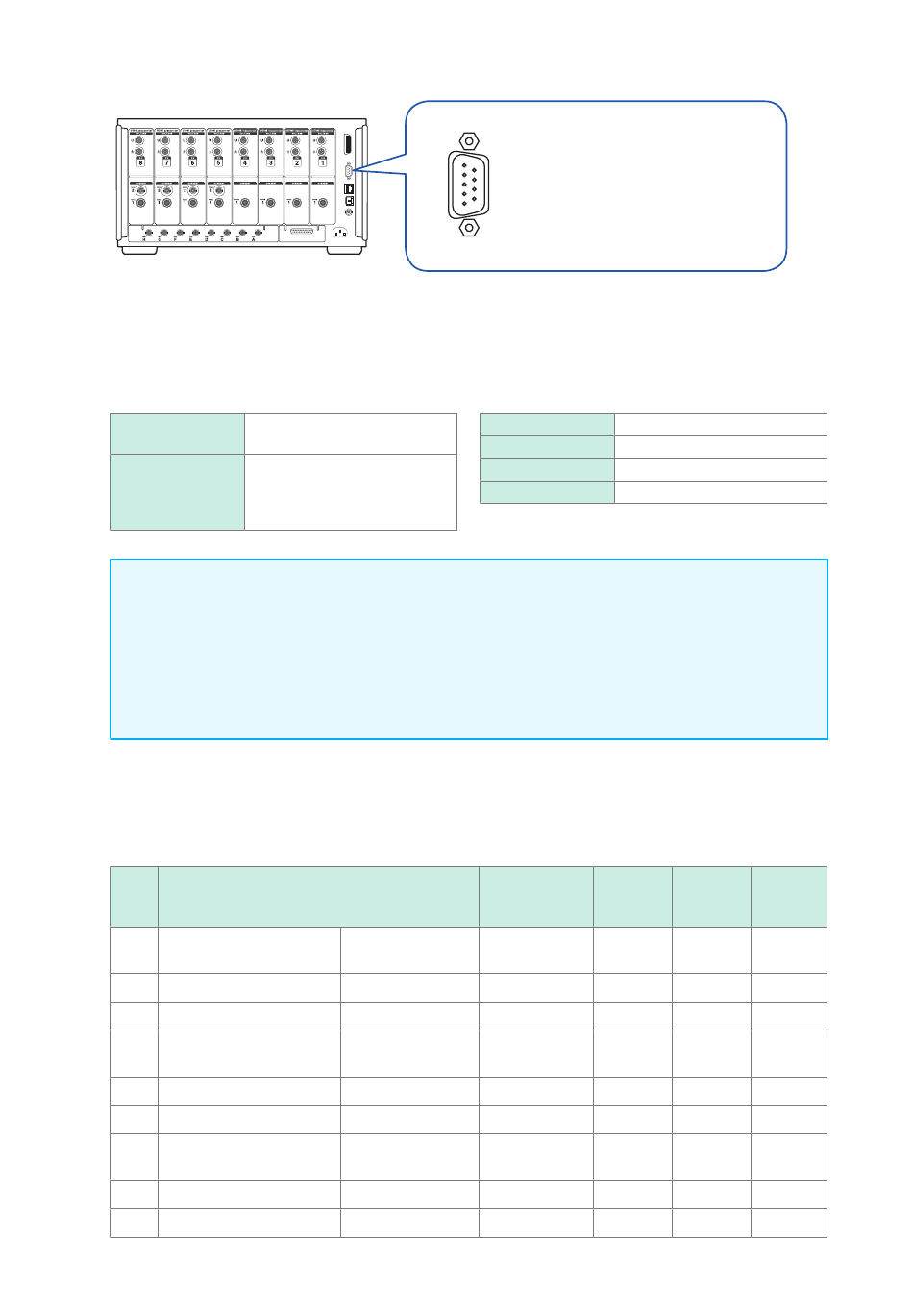

Anschließen und Konfigurieren der RS-232C
RS-232C-Verbindung
1
Schließen Sie das RS-232C-Kabel am 9-poligen D-Sub-Anschluss des Instruments an und
ziehen Sie das Kabel mit den Schrauben fest.
2
Stellen Sie das Kommunikationsprotokoll der Steuerung wie folgt ein (auf die gleichen
Einstellungen wie das Instrument).
Kommunikations-
methode
Kommunikations-
geschwindigkeit
WICHTIG
• Halten Sie zum Anschließen des RS-232C-Kabels an die Steuerung (DTE) ein gekreuztes
Kabel bereit, das mit dem Anschluss des Instruments und dem Steckverbinders der Steuerung
kompatibel ist.
• Wenn ein USB-Seriell-Kabel verwendet wird, ist evtl. ein Richtungskonverter oder ein Straight/
Cross-Konverter erforderlich. Halten Sie den Spezifikationen des Anschlusses des Instruments
und des Steckverbinders des USB-Seriell-Kabels entsprechende Teile bereit.
Die Eingangs- und Ausgangsanschlüsse verwenden die Anschlussspezifikationen (DTE).
Stift-Nummer 2, 3, 5, 7 und 8 werden für dieses Instrument verwendet. Es sollten keine anderen
Stifte verwendet werden.
Stift
Name des Austauschstromkreises
Nr.
1
Datenkanal unter
Trägererkennung
2
Empfangene Daten
3
Gesendete Daten
4
Datenanschluss bereit
5
Signalerdung
6
Datensatz bereit
7
Sendeaufforderung
8
Bereit für Senden
9
Ring-Anzeige
176
Asynchrone
9600 bps, 19200 bps, 38400 bps,
57600 bps, 115200 bps
(Folgen Sie den Einstellungen des
Instruments.)
Trägererkennung
Daten empfangen
Daten senden
Datenanschluss
bereit
Signalerdung
DATEN-Satz bereit
Sendeaufforde-
rung
Bereit für Senden
Ring-Anzeige
HIOKI PW8001A965-00
Empfohlenes Kabel:
9637 RS-232C-Kabel
(1,8 m, 9-polig-9-polig, gekreuztes
Kabel 9-poliger D-Sub-Steckverbinder)
Befestigungsschrauben: #4-40
Stoppbit
1 Bit
Datenlänge
8 Bits
Paritätsprüfung
Keine
Flussregelung
Keine
CCIT
EIA-Code JIS-Code
Stromkreis Nr.
109
CF
104
BB
103
BA
108/2
CD
102
AB
107
CC
105
CA
106
CB
125
CE
Gemein-
samer
Code
CD
DCD
RD
RxD
SD
TxD
ER
DTR
SG
GND
DR
DSR
RS
RTS
CS
CTS
CI
RI
