Anzeigen von Messwerten
Einstellungen der Anzeigeelemente

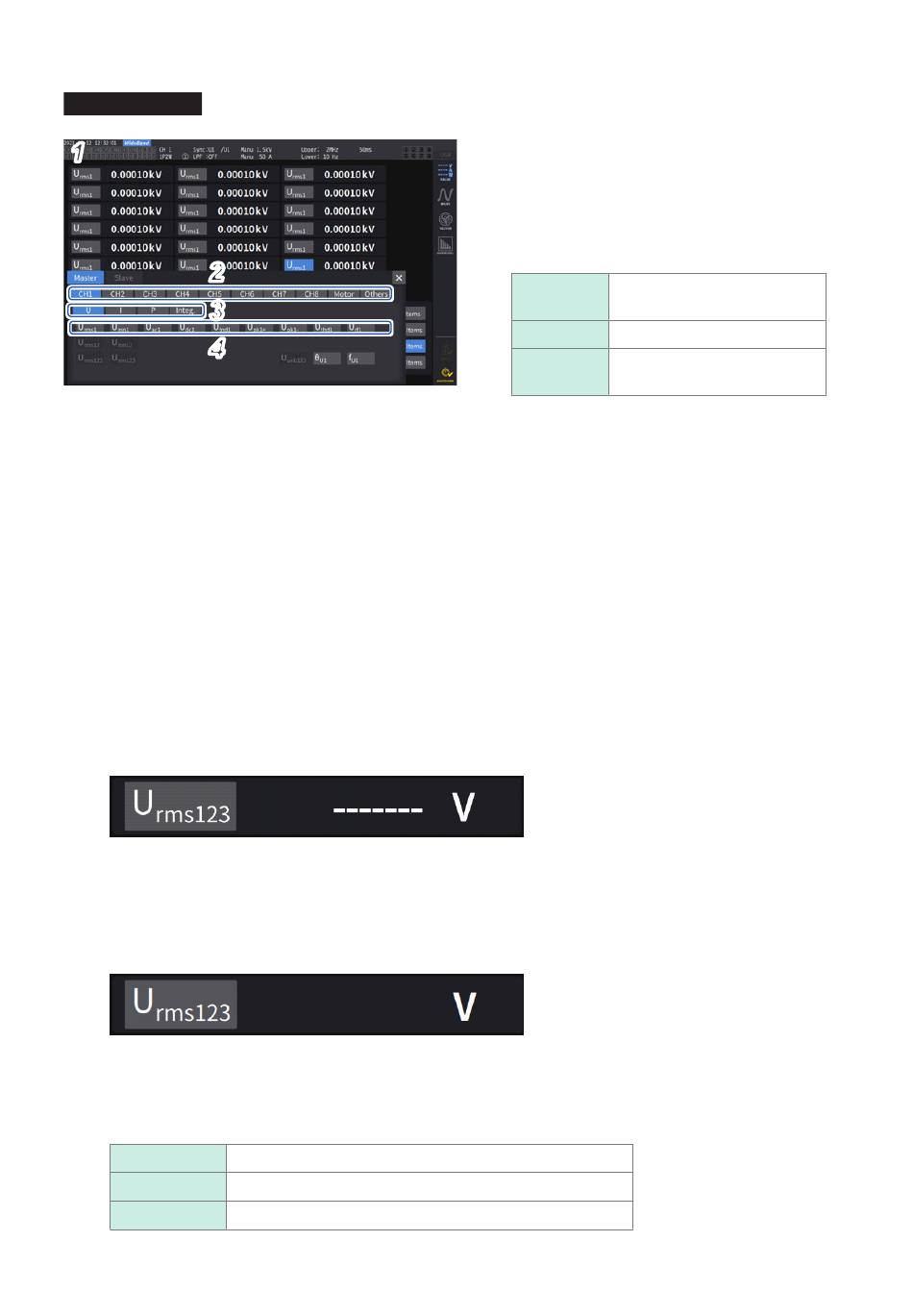

Anzeigebildschirm
[MEAS]
1
2
3
4
Effektiver Messbereich und anzeigbarer Bereich
Grundsätzlich liegt der effektive Messbereich des Instruments (der Bereich mit garantierter
Messgenauigkeit) zwischen 1% und 110% des Messbereichs. Das Instrument kann 0% bis 150%
des Messbereichs (bis zu 135% des 1500 V-Bereichs) anzeigen.
Siehe „10.4 Detaillierte Spezifikationen der Messparameter" (S. 203).
Bei der Überschreitung einer dieser Bereiche wird folgende Anzeige als Hinweis auf einen
Überlastzustand ausgegeben.
Der Wertanzeigebereich bleibt leer, wenn
die Einstellung bewirkt, dass das ausgewählte Element ungültig ist.
Beispiel: Auswahl von P123, während die 3P4W-Einstellung verwendet wird, mit anschließendem
Zurücksetzen des Verkabelungsmodus 1P2W, so dass P123 ungültig wird, etc.
Angezeigte Elemente
Der als Gesamtwert der Messwerte von zwei oder mehr Kanälen wird angezeigt wie folgt.
U
Durchschnittlicher Spannungs-Effektivwert von drei Phasen
rms123
I
Durchschnittlicher Strom-Effektivwert von drei Phasen
rms123
P
Summe der Leistungs-Effektivwerte von drei Phasen
123
Siehe „10.5 Spezifikationen der Gleichungen" (S. 212).
52
>
[VALUE]
>
[CUSTOM]
[OFF]
HIOKI PW8001A965-00
1
Tippen Sie das Feld der Elementnamen
an, um das Einstellungsfenster zu
öffnen.
2
Tippen Sie einen Kanal an, um ihn
auszuwählen.
CH1
bis
Basismesselemente
CH8
Motor
Motoranalyse-Element
Others
Per Gleichung eingestellte
Elemente
3
Tippen Sie für Kan. 1 bis Kan. 8 auf
[U], [I],
[P]
oder [Integ.], um diese
auszuwählen.
4
Tippen Sie ein Element aus der Liste
der anzeigbaren Elemente an, um es
auszuwählen.
als Anzeigeparameter ausgewählt ist oder wenn
