Einstellung des Verkabelungsmodus und Konfiguration der Einstellungen der Stromzange

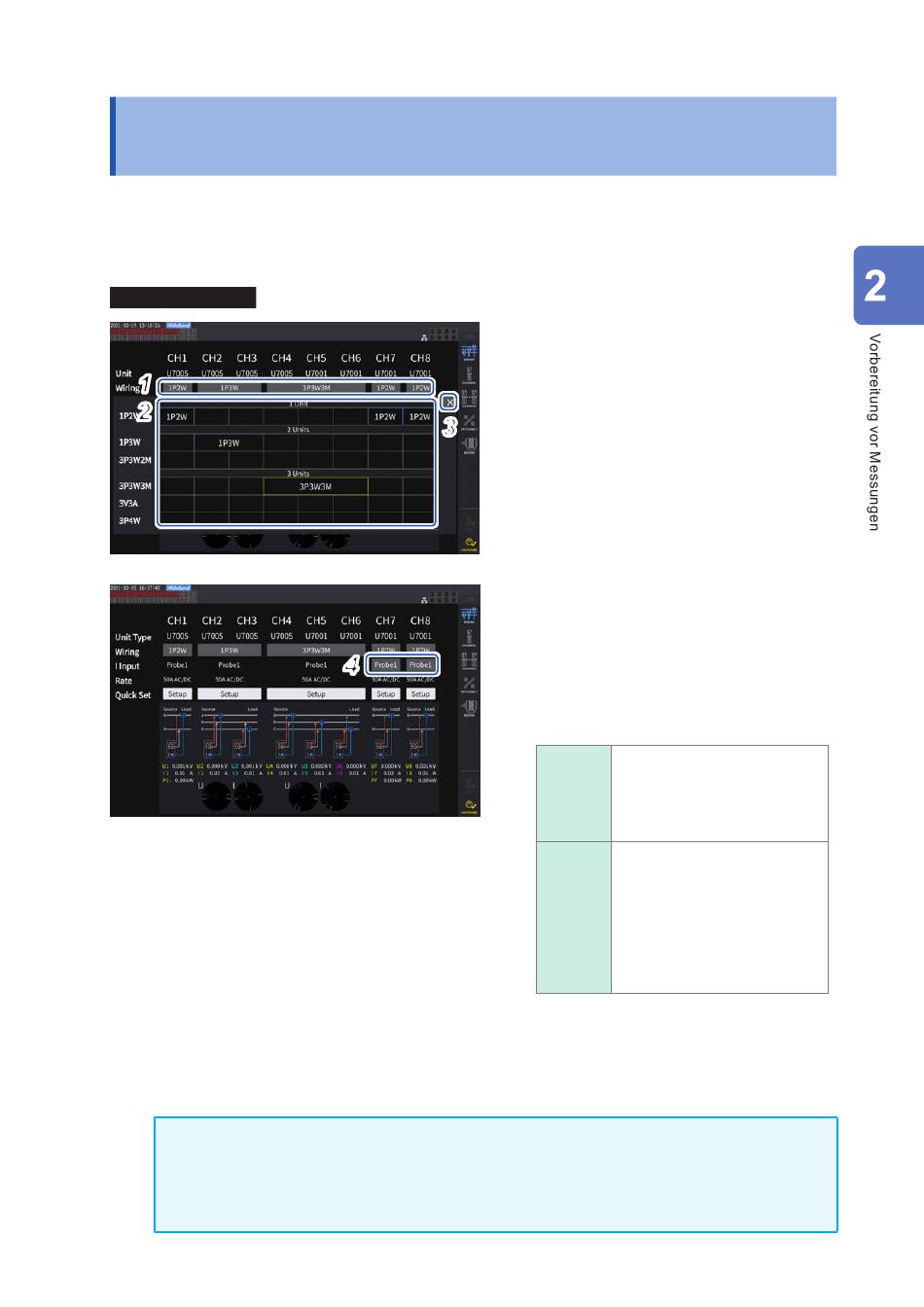

2.5 Einstellung des Verkabelungsmodus und
Konfiguration der Einstellungen der Stromzange
In diesem Abschnitt wird beschrieben, wie Sie die Verkabelungsmodi basierend auf der Anzahl an
Kanälen, über die das Instrument verfügt, und auf der Anzahl an Messleitungen einstellen.
Schließen Sie zum Kombinieren verschiedener Eingangsmodule für mehrere Kanäle (für Messungen
an Mehrphasensystemen) dieselben Stromzangen an alle zu kombinierenden Kanäle an.
Anzeigebildschirm
[INPUT]
1
2
Bei Verwendung einer Stromzange mit umstellbarer Rate passen Sie die Rate der Stromzangen in
derselben Leitung an.
Ist ein Anschlussmuster mit mehreren Kanälen ausgewählt, werden die Parameter, die für jeden
einzelnen Kanal eingestellt werden können (wie der Spannungsbereich), denjenigen des ersten
Kanals angepasst.
WICHTIG
Bei der Verwendung verschiedener Eingangsmodularten in derselben Verkabelungskonfiguration
entspricht die Messgenauigkeit des U7001 der Messgenauigkeit aller gemessenen Werte
innerhalb des Verkabelungssystems. Die Genauigkeit der Messwerte des U7005 ist also dieselbe
wie die des U7001.
>
[WIRING]
3
4
HIOKI PW8001A965-00
1
Tippen Sie auf die Taste, um für jeden
Kanal einen Verkabelungsmodus
auszuwählen.
Das Einstellungsfenster wird geöffnet.
2
Wählen Sie einen Verkabelungsmodus
unter 1 Modul, 2 Module und 3 Module aus.
Siehe „Verkabelungsmodus" (S. 42).
Wenn verschiedene Eingangsmodularten
an eine einzige Verkabelungskonfiguration
angeschlossen werden, wird das Äußere der
Verkabelungstaste gelb angezeigt.
3
×
Tippen Sie auf
[
], um das
Einstellungsfenster zu schließen.
4
Wählen Sie nur beim U7001 die für
den jeweiligen Kanal zu verwendende
Stromzange.
Schließen Sie innerhalb derselben
Verkabelungskonfiguration stets den gleichen
Stromzangentyp an.
Wählen Sie diese Option, wenn die
Stromzange an Anschluss Probe 1
(für Stromzangen mit hoher Leistung)
Probe1
angeschlossen wird.
Die Rate wird automatisch
eingestellt.
Wählen Sie diese Option, wenn die
Stromzange an Anschluss Probe 2
(für Stromzangen) angeschlossen
wird.
Stellen Sie die Rate einzeln
Probe2
ein. Tippen Sie auf die Raten-
Auswahltaste und wählen
Sie dann die Rate oder den
Produktmodellnamen der
angeschlossenen Stromzange.
41
