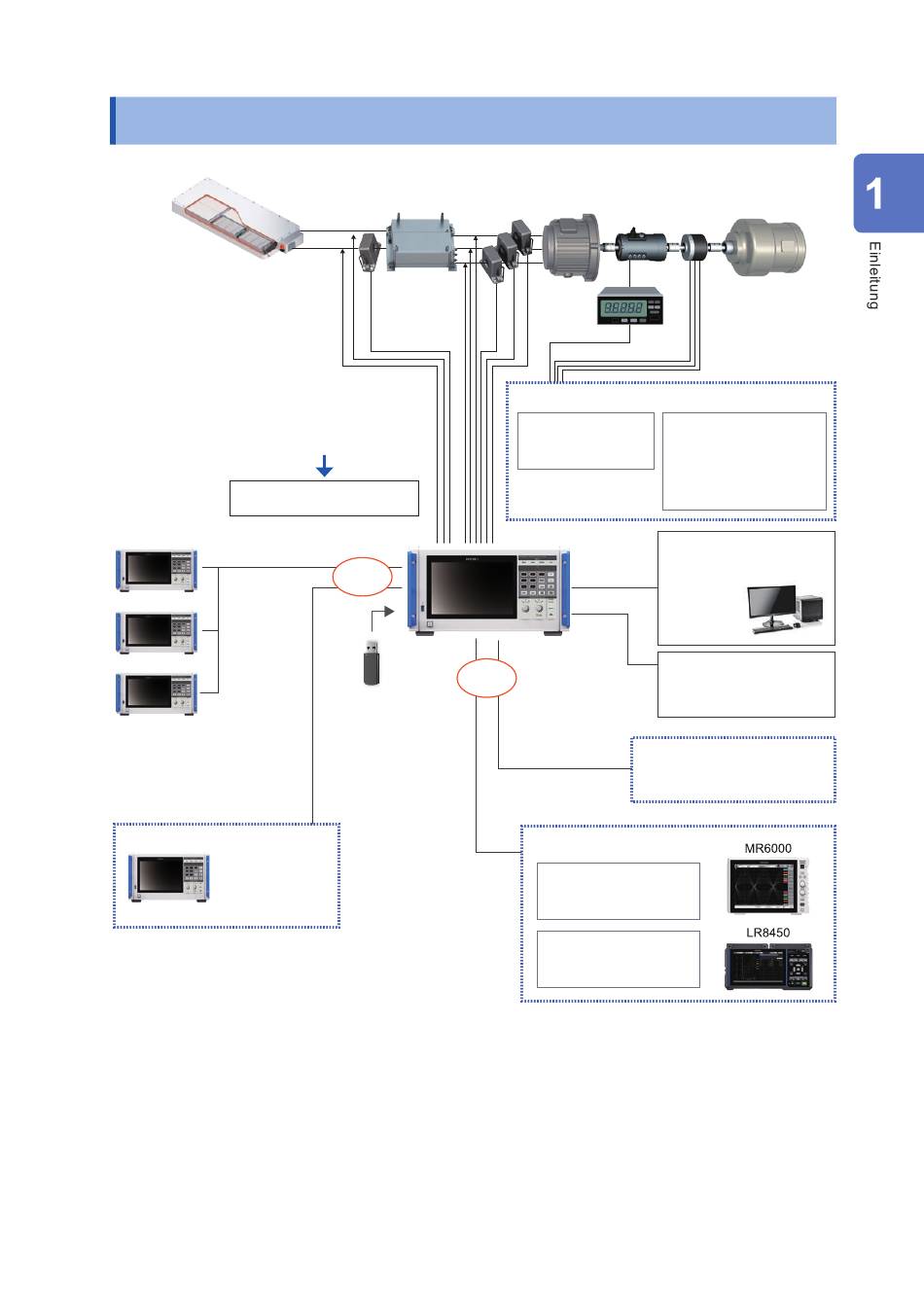

1.5 Systemarchitektur
Batterie
Spannungseingang, bis zu 8 Kanäle
Stromsensoreingang, bis zu 8 Kanäle
Eingangsmodul U7001 2,5 MS/s
Eingangsmodul U7005 15 MS/s
BNC-Synchronschnittstelle
BNC-Kabel
Sekundär (untergeordnet)
Bis zu 4
Sekundär (untergeordnet)
Instrumente
Sekundär (untergeordnet)
Optische Synchronisation
Optische Verbindungsoption
Bis zu 2
Instrumente
Sekundär (untergeordnet)
• Motoranalyse, CAN/CAN FD, Schwingungsform und D/A-Ausgang sowie die optische Verbindung
sind optional.
• Die BNC-Synchronisation und die optische Verbindungsschnittstelle können nicht gleichzeitig
verwendet werden.
• Die Schwingungsform- und D/A-Ausgangsoption sowie die CAN/CAN FD-Option können nicht
gleichzeitig installiert werden.
Wechselrichter
Primär
(übergeordnet)
Eins von
beiden
Eins von
beiden
Optisches Kabel
HIOKI PW8001A965-00
Drehmo-
Motor
ment-
Impulsgeber
sensor
Motoranalyseoption
Motoreingang
Externer Eingang
Solarimeter-Ausgang
Drehmomentsensor
Analoger Thermometeraus-
Drehgebersignal
gang
Impulssignal
Schwingungsformauslöser
LAN
Kommunikationsschnittstelle
GP-IB
Computer, Steuerung etc.
RS-232C
Externe Steuerung
Starten, Stoppen und Zu-
rücksetzen der Integration.
CAN/CAN FD-Option
HILS-System
Schwingungsform- und D/A-Ausgangsoption
Schwingungsformausgang
Oszilloskop
Recorderscope
Analoge Ausgabe
Datenerfassungsgerät
Komparator
Systemarchitektur
