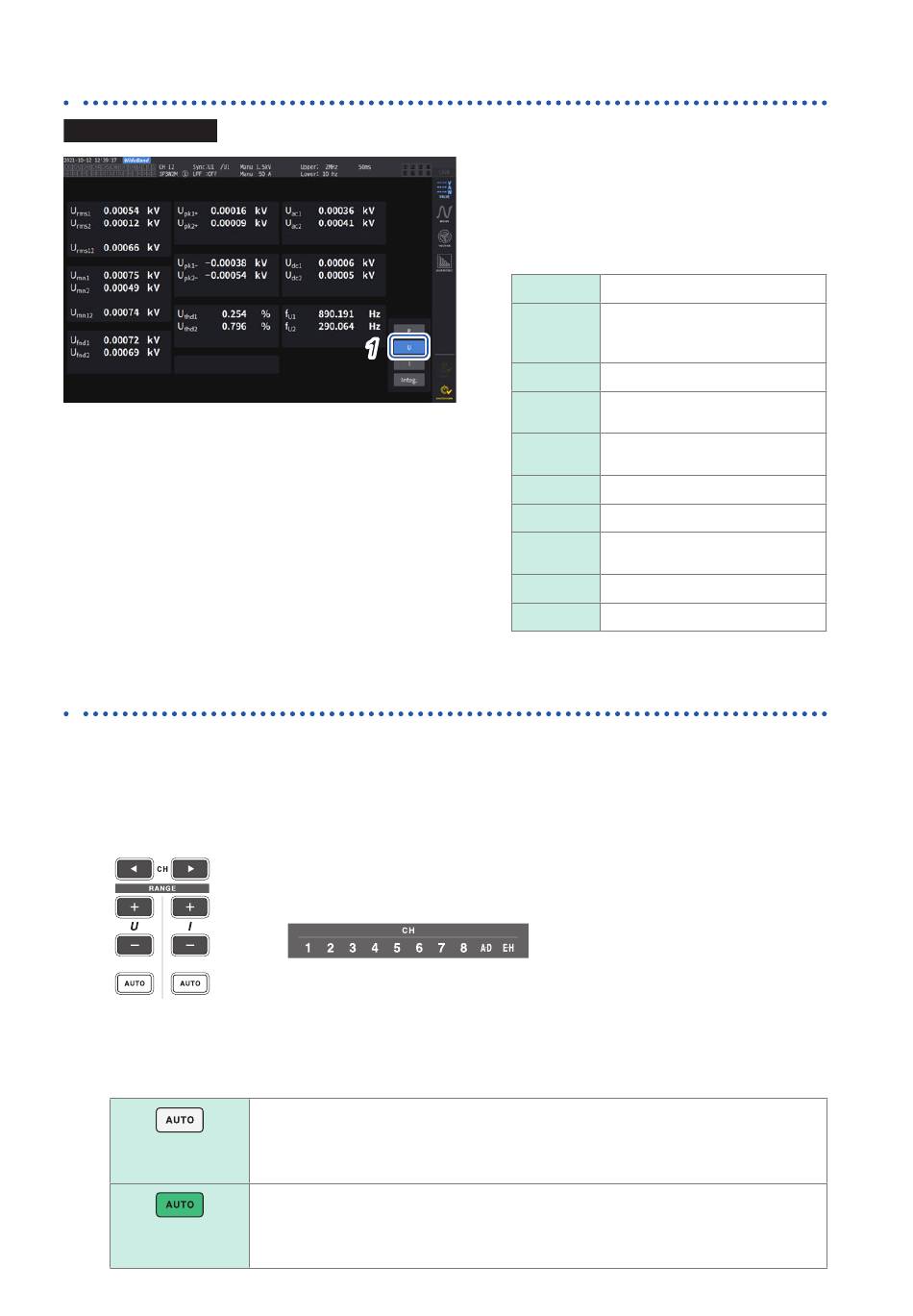

Messung der Leistung
Anzeigen von gemessenen Spannungs- oder Stromwerten
Anzeigebildschirm
[MEAS]
Beispiel: Anzeigen von gemessenen Spannungswerten
*1: Wenn als Integrationsmodus DC ausgewählt
wurde, wird anstelle der gesamten
Oberschwingungsverzerrung der Brummwert
angezeigt.
*2: Dies wird im Verkabelungsmodus 3V3A, 3P3W3M
oder 3P4W angezeigt.
Spannungsbereich und Strombereich
Stellen Sie den idealen Spannungs- und Strombereich gemäß der Spannung und dem Strom des
Messobjekts ein. Um eine präzise Messung sicherzustellen, wählen Sie den kleinsten Bereich, der
oberhalb des Eingangsniveaus für Spannung und Strom liegt.
Bereichseinstellungen auf dem Messbildschirm
Automatische Bereichswahl und manuelle Bereichswahl
(Aus)
(leuchtet grün)
54
>
[VALUE]
>
[BASIC]
1
1
Bringen Sie mit den CH-Tasten zur Kanalauswahl den Kanal
zum Aufleuchten, dessen Bereich Sie ändern möchten.
Der angezeigte Kanal ändert sich bei jedem Tastendruck von CH.
2
Stellen Sie den Bereich mit der RANGE-Taste oder der AUTO-
Taste ein.
Siehe „1.3 Teilbezeichnungen und Funktionen" (S. 15).
Manuelle Messbereichswahl
Sie können den Bereich beliebig einstellen. (Zum Einstellen der Werte für die
Spannung U und den Strom I drücken Sie wiederholt die +- und −-Taste unter RANGE,
bis der gewünschte Bereich angezeigt wird.)
Automatische Bereichswahl
Stellt basierend auf dem Eingang für jede Verkabelungskonfiguration automatisch den
idealen Spannungs- und Strombereich ein. (Drücken Sie die AUTO-Tasten unter der
Taste RANGE.)
HIOKI PW8001A965-00
1
Tippen Sie auf
[U]
(Strom).
2
Wechseln Sie den Anzeigekanal über
die CH-Tasten zur Kanalauswahl.
Urms
Spannungseffektivwert
Dem Effektivwert entsprechender
Umn
mittelwertkorrigierter
Spannungswert
Uac
AC-Spannungskomponente (AC)
Einfacher
Udc
Spannungsdurchschnitt (DC)
Spannungsgrundschwingungs-
Ufnd
komponente
Upk+
Spannungsscheitelfaktor (+)
Upk−
Spannungsscheitelfaktor (−)
Gesamte
Uthd
Oberschwingungsverzerrung*
Uunb
Unsymmetriefaktor*
fu
Spannungsfrequenz
(Spannung) oder
[I]
1
2
