Motormessung (Modell mit Motoranalyse)
Phasennulleinstellung (PHASE ADJ)
In diesem Abschnitt wird beschrieben, wie Sie den Phasenunterschied zwischen den Impulsen der
Synchronisationsquelle der Oberschwingungsmessung und der Spannungsgrundschwingungs-
Komponenten des angeschlossenen ersten Kanals auf Null korrigieren.

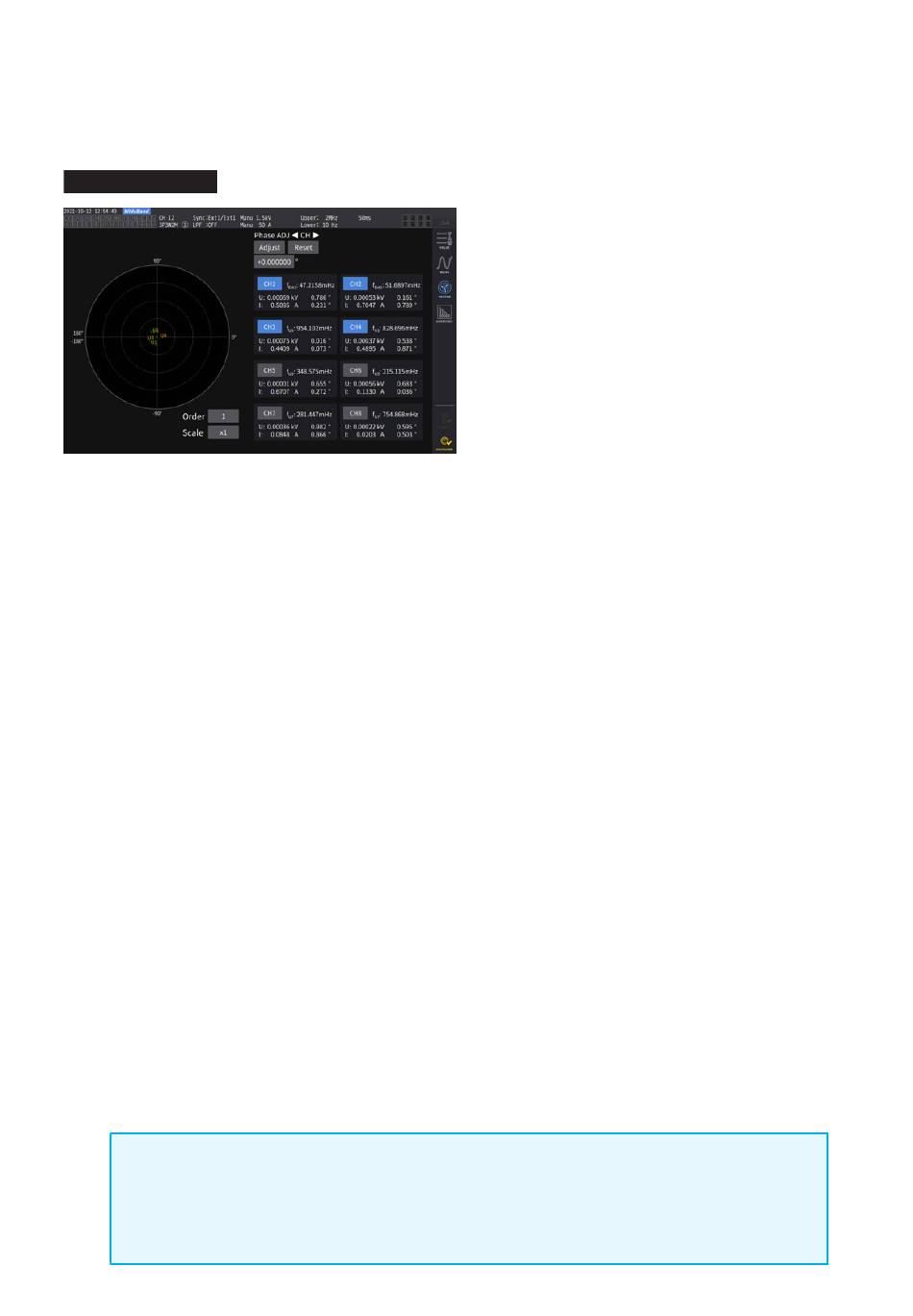

Anzeigebildschirm
[MEAS]
• Die Phasennulleinstellung steht nur zur Verfügung, wenn die Synchronisationsquelle auf
[Ext1], [Ext2],
[Ext3]
Phasennulleinstellung nicht aus, wenn andere Einstellungen verwendet werden.
• Es steht kein Tastenbetrieb zur Verfügung, wenn die Synchronisation des Kanals freigegeben ist.
• Der gültige Einstellungsbereich des Korrekturwerts liegt zwischen −180
Sie den Korrekturwert für Umgebungen, in denen Phasenwinkel als Zahlen zwischen 0
ausgedrückt werden, in eine Zahl zwischen −180
• Der Korrektur-Anzeigebereich zeigt den aktuellen Korrekturwert für die Phasennulleinstellung
an. Durch Antippen von
werden.
• Der Phasennulleinstellungskorrekturwert wird von den gemessenen Werten der impulsbasierten
Spannung und der Stromphase subtrahiert.
• Die Korrekturwerte werden auch nach dem Ein-oder Ausschalten des Instruments beibehalten.
• Durch Antippen von
zurückgesetzt, bei dem das Instrument den Phasenunterschied mit dem Impuls als Referenz
anzeigt.
• Die Korrekturwerte werden beim Zurücksetzen des Systems gelöscht.
Beispiel für die Messung des elektrischen Winkels
1
Drehen Sie den unbestromten Motor von der Lastseite aus und messen Sie die an den
Eingangsanschlüssen des Motors erzeugte Induktionsspannung.
2
Führen Sie die Phasennulleinstellung aus.
Durch die Nulleinstellung wird der Phasenunterschied zwischen der an U1 eingegebenen
Grundschwingungskomponente der Induktionsspannungs-Schwingungsform und dem
Impulssignal auf Null gesetzt.
3
Führen Sie dem Motor Strom zu, damit er rotiert.
Die vom Instrument gemessenen Spannungs- und Stromphasenwinkel zeigen basierend auf
der Induktionsspannungsphase einen elektrischen Winkel an.
WICHTIG
Da der Phasenunterschied durch die Schwingungsform des Rotationseingangs-Signalimpulses
und durch die interne Stromkreisverzögerung des Instruments beeinflusst wird, wird ein
Messfehler angezeigt, wenn das Instrument eine Frequenz misst, die erheblich von der Frequenz
abweicht, bei der die Phasennulleinstellung ausgeführt wurde.
92
>
[VECTOR]
oder
[Ext4]
steht. Sogar wenn Tasten betätigt werden, wirkt sich die
[Adjust]
kann der aktuelle Korrekturwert durch einen neuen Wert ersetzt
[Reset]
werden die Korrekturwerte gelöscht und es wird auf den Betrieb
HIOKI PW8001A965-00
1
Wählen Sie mit den
Kanalauswahltasten den Kanal
aus, für den Sie die Phasenwinkel-
Nulleinstellung ausführen möchten.
2
Um den Korrekturwert entsprechend
des Eingangs zu erhalten, tippen Sie
unter
[Phase ADJ]
3
Tippen Sie zur Eingabe des
Korrekturwerts den Korrekturwert-
Anzeigebereich an und geben Sie dann
den Korrekturwert im Fenster mit der
numerischen Tastatur ein.
°
°
°
und +180
und geben Sie ihn ein.
auf [Adjust].
°
und +180
. Konvertieren
°
°
und 360
