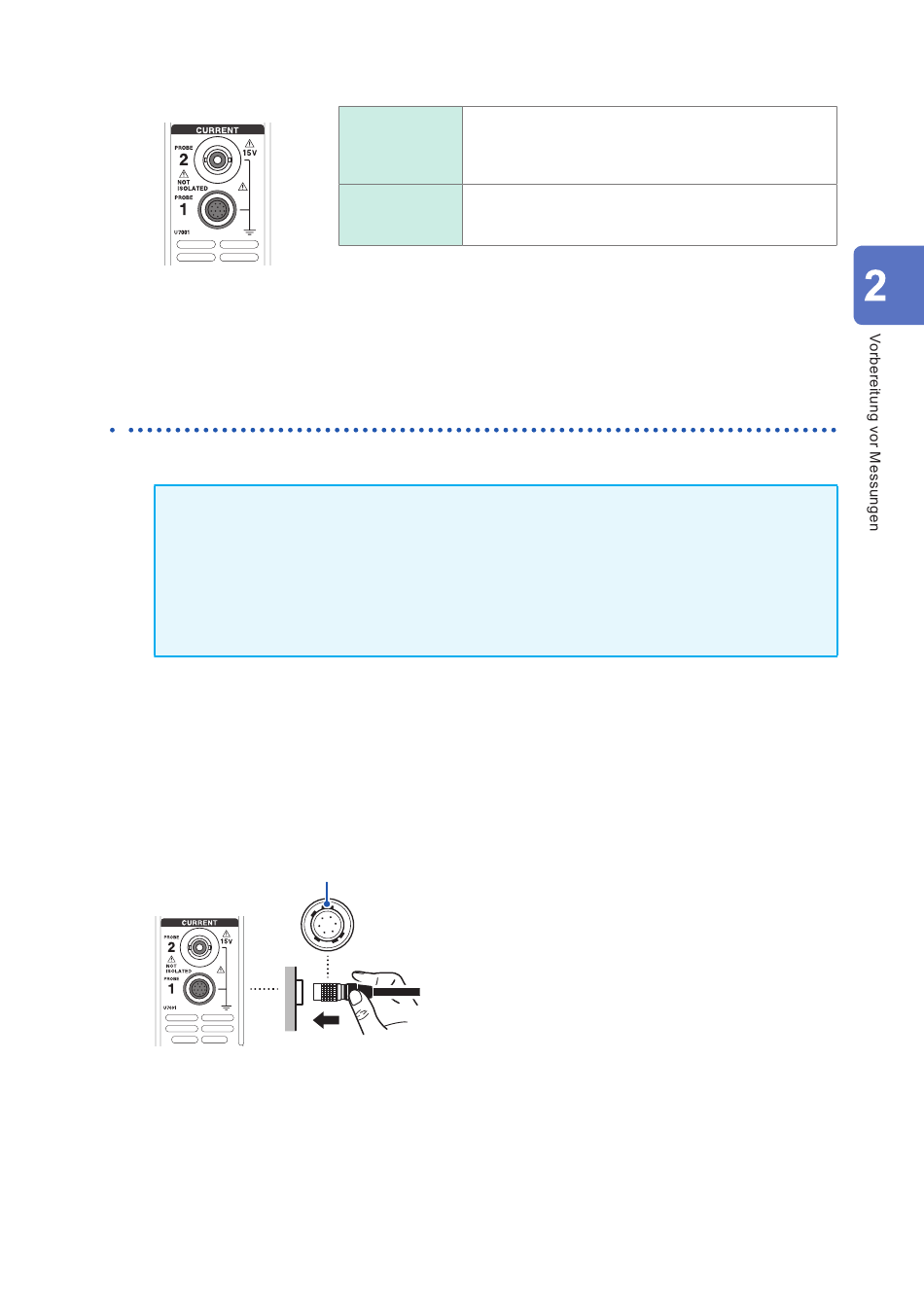

Rückseite des Instruments
Detaillierte Spezifikationen und Anweisungen zu den Stromzangen finden Sie in der
Bedienungsanleitung der Stromzangen.
Anschluss Probe 1
Einstecken des Steckverbinders
WICHTIG
Die am Anschluss von Probe 1 angeschlossene Stromzange wird automatisch erkannt. Wenn
jedoch der CT6846 oder CT6865 mit dem CT9900 Adapterkabel angeschlossen wird, wird die
Zange als eine 500 A AC/DC-Zange erkannt. Stellen Sie einem solchen Fall das CT-Verhältnis
auf 2,00.
Siehe „Skalierung (bei Verwendung von Spannungswandlern [PTs] oder Stromwandlern)"
(S. 63).
Wenn der Steckverbinder aus Metall ist
Die Stromzangen einschließlich der 9709-05, der Serie CT6860-05 und der Serie CT6840-05
können direkt am Anschluss von Probe 1 angeschlossen werden.
Die Stromzangen mit der Unternummer -05 in ihrem Produktnamen haben einen Metall-
Steckverbinder.
1
Die breitere Seite des
Steckers muss nach
oben weisen.
Anschluss für Stromzangen mit hoher Leistung.
Anschluss
Schließen Sie eine optionale Stromzange an. Das
Probe 1
Instrument erkennt die Stromzange automatisch.
Es versorgt die Stromzange auch mit Strom.
Anschluss für Stromzangen.
Anschluss
Schließen Sie eine Zange des Spannungsausgangstyps
Probe 2
an, einschließlich Stromzange und Stromwandler.
1
Schalten Sie das Instrument aus,
richten Sie dann die Positionen der
Verbindungsführungen am Instrument und
der Stromzange aufeinander aus.
2
Halten Sie das Kunststoffteil des
Steckverbinders und stecken Sie es gerade
hinein, bis es fest sitzt.
Das Instrument erkennt den Stromzangentyp
2
automatisch.
HIOKI PW8001A965-00
Anschließen der Stromzangen (Stromeingang)
35
