Messung der Oberschwingung

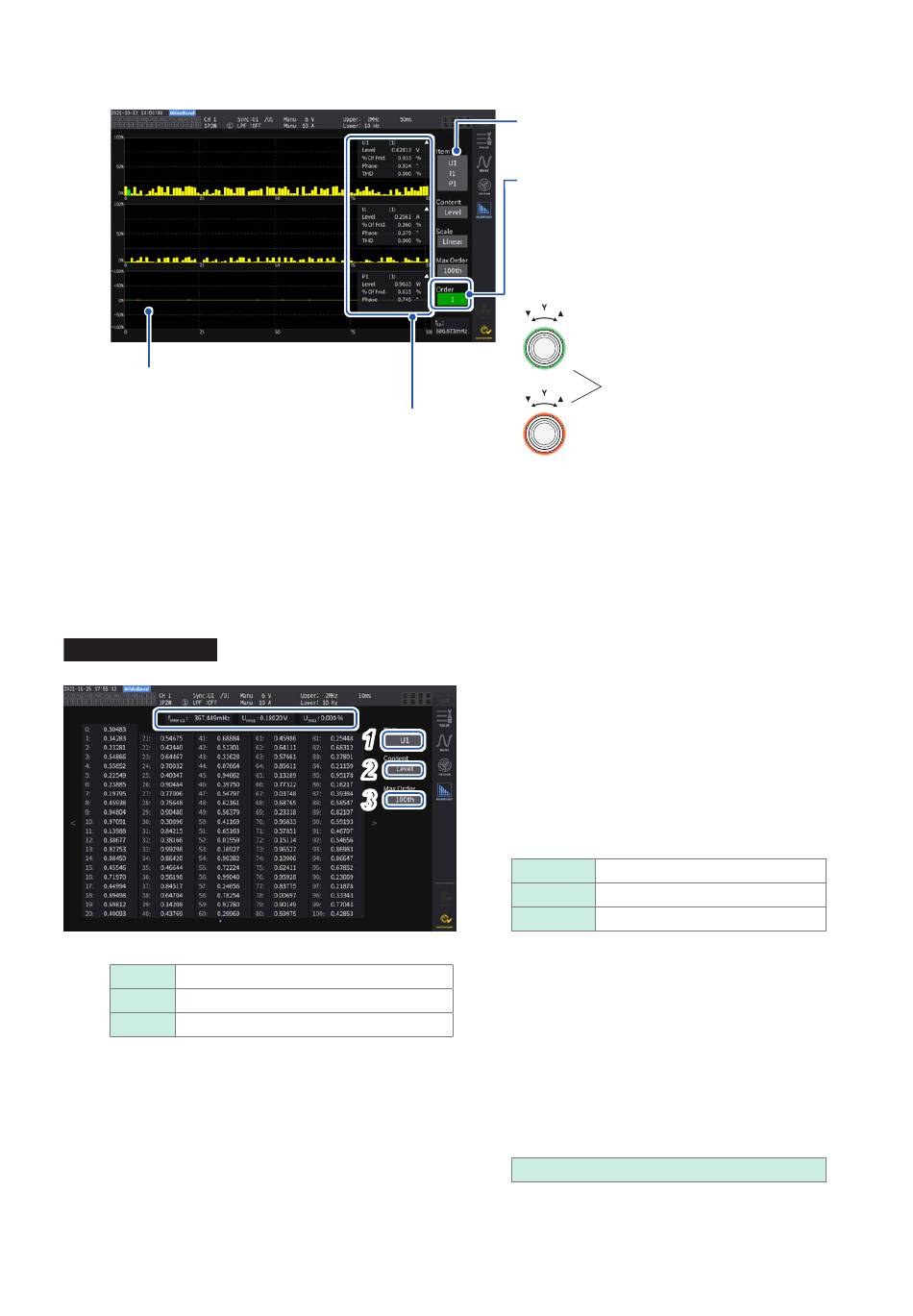

Ändern der Anzeigeeinstellungen und einer anzuzeigenden Ordnung
Ein Balken der ausgewählten Ordnung
wird grün.
Die gemessenen Werte der ausgewählten Ordnung
werden angezeigt.
Das Antippen von ▲ im Bildschirm blendet die
gemessenen Werte aus.

Anzeigen einer Oberschwingungsliste

In diesem Abschnitt wird beschrieben, wie Sie die Ergebnisse der Oberschwingungs-Analyse für
jeden Parameter als numerische Liste anzeigen. Dieselben Einstellungen wirken sich auf den
Balkendiagramm-Bildschirm und den Listenbildschirm aus.
Anzeigebildschirm
[MEAS]
f
Synchronisationsquellenfrequenz
HRM U1
U
Effektivwert des angezeigten Elements
rms1
U
Gesamte Oberschwingungsverzerrung
thd1
72
[HARMONIC]
[LIST]
>
>
1
2
3
HIOKI PW8001A965-00
Zum Ändern der Anzeigeeinstellungen
Tippen Sie alle Einstellungen an und ändern
Sie sie wie gewünscht.
Zum Ändern der anzuzeigenden Ordnung
Tippen Sie das Feld
die Ordnung mit dem Y-Drehschalter
auszuwählen. Durch erneutes Antippen des
[Order]-Felds erlischt das Drehschalterlicht.
Y-Drehschalter
Leuchtet grün: in 1er-Schritten
Zum Umschalten den
Schalter drücken.
Leuchtet rot: in 10er-Schritten
1
Tippen Sie das Feld
wählen Sie dann die in einer Liste
anzuzeigenden Kanäle aus.
2
Tippen Sie das Feld
wählen Sie dann die anzuzeigenden
Inhalte aus der Liste aus.
Level
Amplitudenwert
% of Fnd
Inhaltsprozentsatz
Phase
Phasenwinkel
Der Phasenwinkel der harmonischen
Wirkleistung bezieht sich auf den
Phasenunterschied zwischen harmonischer
Spannung-vs.-Strom.
3
Tippen Sie das Feld
und wählen Sie dann die höchste
anzuzeigende Ordnung aus der Liste
aus.
50th, 100th, 200th,
Je nach gemessener
Synchronisationsfrequenz kann das Instrument
die Daten bis zur eingestellten höchsten
Ordnung möglicherweise nicht anzeigen.
[Order]
an, um
[Item]
an, und
[Content]
an, und
[Max Order]
an,
500th
