Schwingungsform-/Analoger Ausgang (Schwingungsform- und D/A-Ausgangsoption)
Verbindungsmethode
Verwenden Sie den dem Instrument beiliegenden Stecker (DB-25PNR, DB19678-2R, Japan
Aviation Electronics Industry) oder ein gleichwertiges Teil für die Verbindungen zwischen dem D/
A-Ausgangsanschluss und dem Gerät entsprechen der Verwendung. Verwenden Sie unbedingt
abgeschirmte Kabel.
1
Verlöten Sie die Kabel sicher mit dem Lötanschluss-Steckverbinder.
2
Setzen Sie die Steckverbinderabdeckungen auf den Lötanschluss-Steckverbinder auf und
befestigen Sie die Abdeckungen mit den mitgelieferten Schrauben (M2,6
Befestigen Sie die Abdeckungen, um zu vermeiden, dass sich der Steckverbinder löst.
Halten Sie die Abdeckungen fest, während Sie den Steckverbinder einsetzen oder trennen.
3
Schließen Sie die Abschirmung des Kabels an die Steckverbinderabdeckung oder die
Kabelhalterung an, wenn sie nicht geerdet ist.

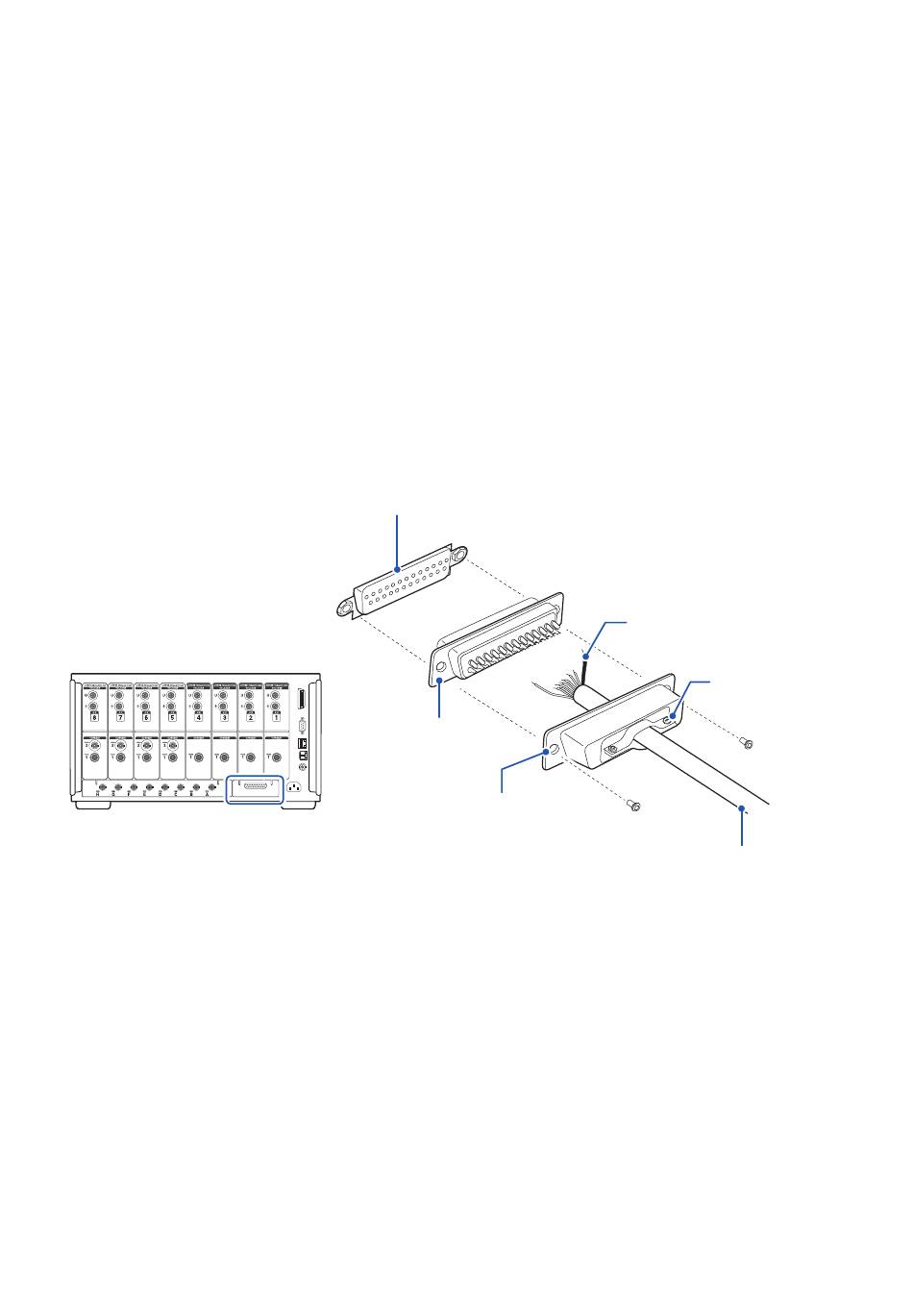

Rückseite des Instruments
144
D/A-Ausgangsanschluss
(SCHWINGUNGSFORMEN & D/A AUSGANG)
Lötanschluss-Steckverbinder
Anschlussabdeckung
HIOKI PW8001A965-00
×
6).
Kabel
Kabel-
Halterung
Schraube (M2,6
×
Schraube (M2,6
6)
Abgeschirmtes Kabel
×
6)
