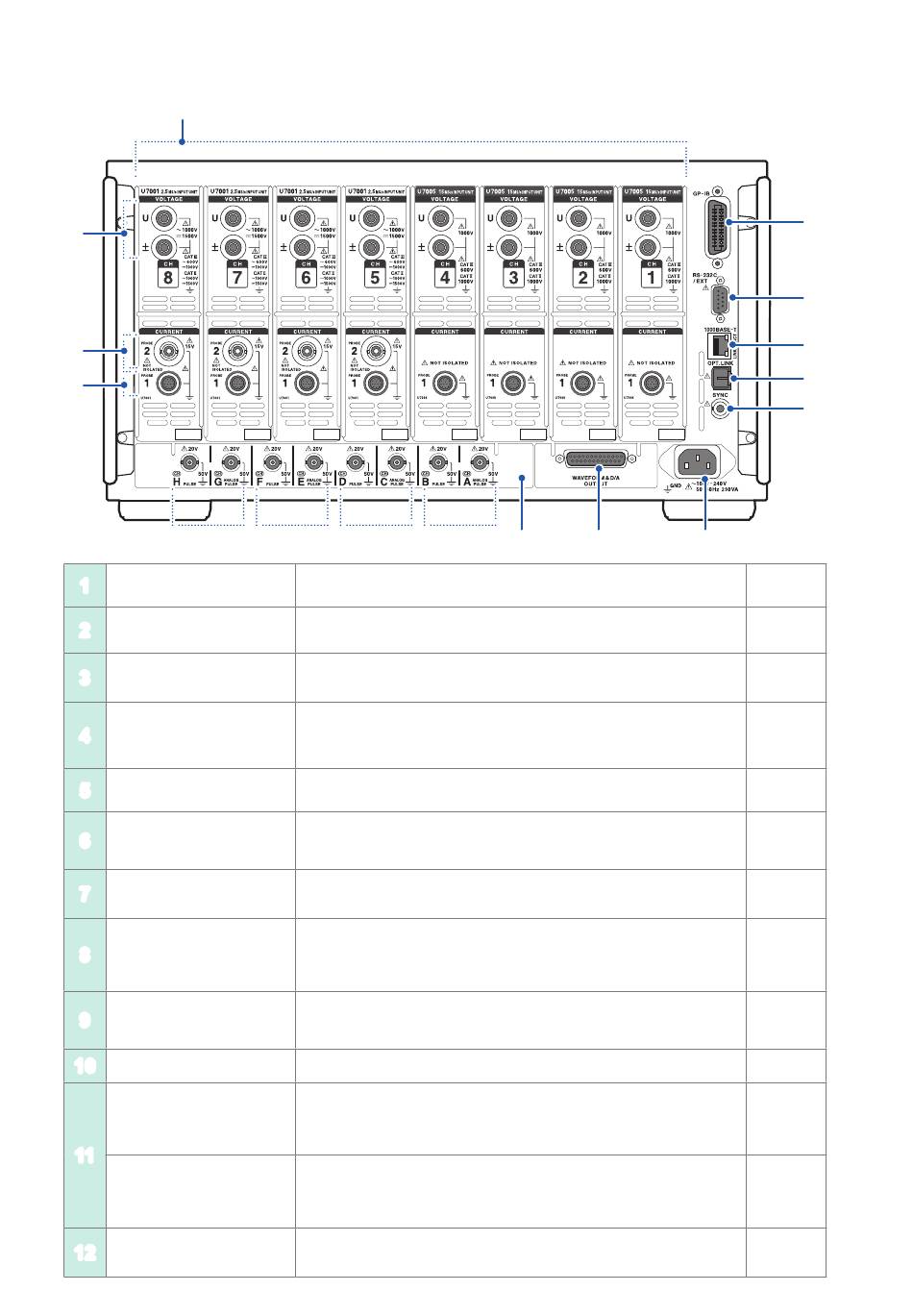

Teilbezeichnungen und Funktionen
Rückseite
1
2
3
4
Motor 4
1
Eingangskanäle
Spannungseingangsan-
2
schlüsse
Anschlüsse Probe 2
3
(für Stromzangen)
Anschlüsse Probe 1
4
(für Stromzangen mit
hoher Leistung)
5
GP-IB-Steckverbinder
RS-232C-Steckverbinder
6
(9-poliger D-Sub)
RJ-45-Steckverbinder
7
(Gigabit Ethernet)
Steckverbinder zur
8
optischen Verbindung
BNC-Synchronisations-
9
steckverbinder
10
Stromeingang
Schwingungsform- und
D/A-Ausgangsoption
11
CAN/CAN FD-
Schnittstellenoption
Motoranalyseoption
12
(externer Eingang)
18
Motor 3
Motor 2
Motor 1
Fügen Sie bis zu 8 Kanäle in Form von Modulen ein, die eine
Spannungs- und Stromeingabe für einphasigen Strom akzeptieren.
Schließen Sie optionale Spannungskabel von Hioki an.
Schließen Sie Zangen des Spannungsausgangstyps an, einschließlich
Stromzangen und Stromwandler.
Schließen Sie optionale Stromzangen von Hioki an. Das Instrument
erkennt die Stromzangen automatisch. Es versorgt die Stromzangen
auch mit Strom.
Steuert das Instrument über GP-IB aus der Ferne.
Übermittelt Messdaten an einen Computer.
Steuert das Instrument von einem Computer oder Steuergerät über
serielle RS-232C-Kommunikation aus der Ferne.
Steuert den Integrationsstart und -stopp mit einem Kontaktschalter.
Steuert das Instrument aus der Ferne über LAN.
Übermittelt Messdaten an einen Computer.
(Diese Funktion wird von der Firmware Version 2.00 unterstützt
werden.)
Schließen Sie L6000 Optisches Anschlusskabel an.
Führt eine erweiterte Messung mit 2 synchronisierten Instrumenten aus.
(Diese Funktion wird von der Firmware Version 2.00 unterstützt
werden.)
Führt die Messungen mit bis zu 4 synchronisierten Instrumenten aus.
Schließen Sie des mitgelieferte Netzkabel an.
Sie können den Ausgang des Instruments an einem Rekorder anlegen,
um über einen längeren Zeitraum Daten aufzuzeichnen.
Sie können das Signal auch an einem Oszilloskop anlegen, um die
Schwingungsform zu betrachten.
(Diese Funktion wird von der Firmware Version 2.00 unterstützt
werden.)
Die Messdaten können in Echtzeit als CAN/CAN FD-Signale am CAN-
Bus ausgegeben werden.
Sie können den Drehmomentsensor- und Tachometerausgang
anlegen, um den Motorausgang zu messen.
HIOKI PW8001A965-00
12
11
5
6
7
8
9
10
—
S. 34
S. 37
S. 35
S. 173
S. 175
S. 158
—
—
S. 39
S. 143
—
S. 78
