Einrichtung der Hardware:
1. Platzieren Sie die Kamera an einer Stelle, von der aus die Umgebung gut erfasst werden kann.
2. Schließen Sie das USB-Kabel an den USB-Anschluss des Computers oder den USB-Hub an.
3. Gehen Sie zu Konfiguration > Standardsystemeinstellungen > Eingang und wählen Sie unter
Raumkamera die angeschlossene Kamera aus der Liste aus.

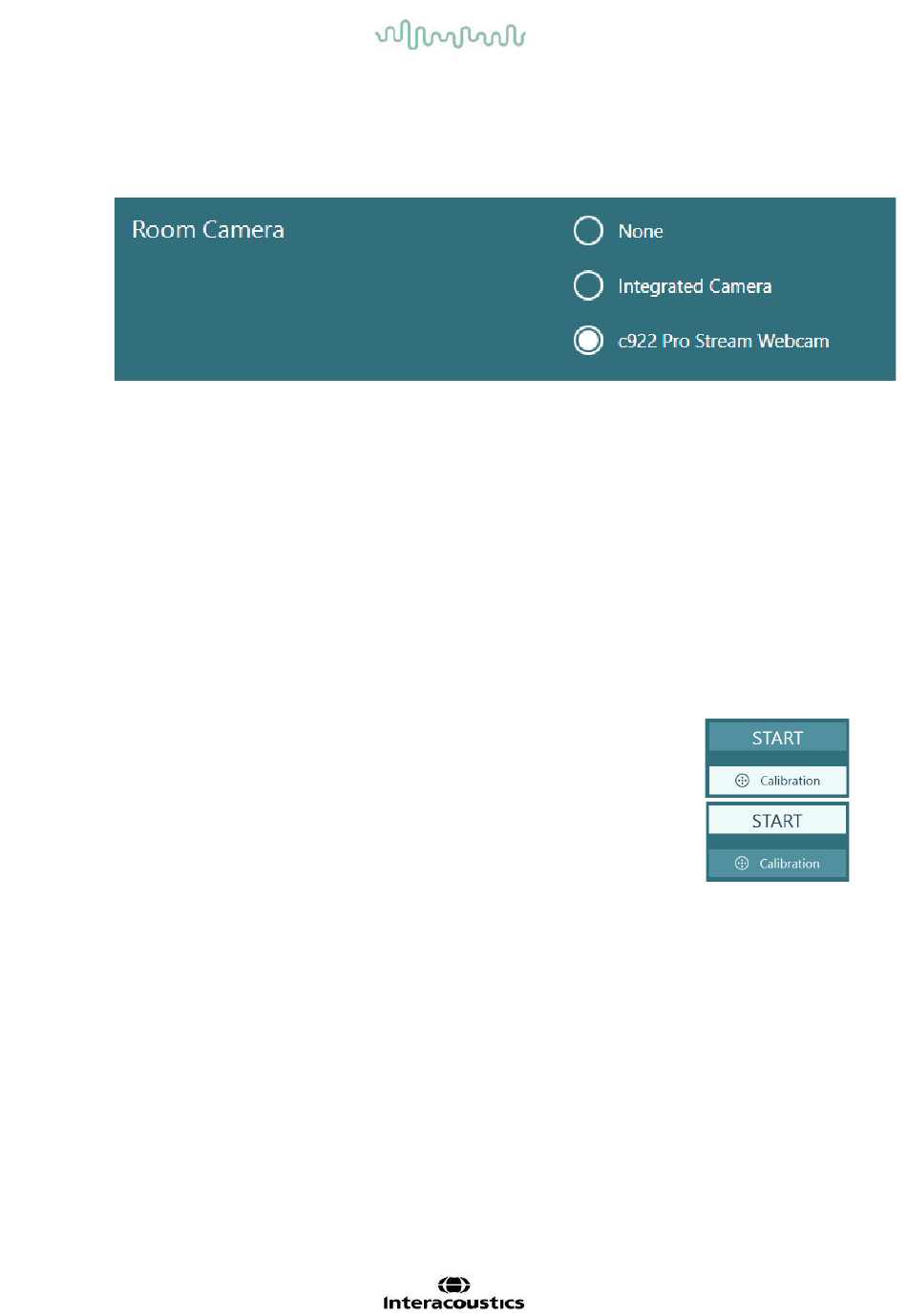

Abbildung 2.6-11: Auswahl der Raumkamera unter Standardsystemeinstellungen > Eingang
2.6.3 Fußschalter und Funkfernbedienung
VisualEyes™ 505/515/525, Orion Comprehensive Basic und Orion Auto-Traverse Basic werden stets mit
einem Fußschalter oder einer Fernbedienung geliefert. Sie dienen dazu, Tests zu starten oder zu stoppen,
ohne direkt am Computer tätig sein zu müssen Die Funkfernbedienung kann darüber hinaus auch für
Neustarts, ein Ein-/Ausschalten des Fixationslichts oder die Zentrierung des Kamerabildes verwendet
werden (wenn eine Brille mit auf der Oberseite befindlicher Kamera zum Einsatz kommt):
1. Obere Taste:
Augen zentrieren (Brille mit oben angebrachter Kamera)
•
•
Kurven zentrieren (Brille mit seitlich angebrachter Kamera)
2. Rechte Taste:
In der Regel führt diese Taste jeden in VisualEyes ausgewählten Befehl aus (Markierung mit weißem
Hintergrund).
Das nachfolgende Beispiel dient zur besseren Erklärung:
Vor der Kalibrierung können Sie die Option „Kalibrierung" auswählen, die mit
weißem Hintergrund angezeigt wird.
Nach der Kalibrierung können Sie die Option „START" auswählen, die mit weißem
Hintergrund angezeigt wird.
So kann der Bediener die nachfolgenden Aktionen ausführen:
in der Software fortfahren
•
die Kalibrierung starten
•
•
nach der Kalibrierung den Test starten
•
einen laufenden Test anhalten
im Abspielmodus den nächsten Test in der Liste aufrufen
•
3. Linke Taste:
Test abbrechen
•
4. Untere Taste:
•
Fixierlicht während des Tests ein-/ausschalten
HINWEIS:
Die rechten und linken Tasten sind während der Drehtests aus Sicherheitsgründen nicht aktiv.
D-0130003-A – 2021/07
VisualEyes™ - Bedienungsanleitung - DE
Seite 31
