4. Bringen Sie ein austauschbares Schaumstoffpolster an der Brille an.
5. Melden Sie die Brille als „Monokular mit seitlicher Kamera" oder „Binokular mit seitlichen Kameras"
in der VisualEyes™-Software an und halten Sie sich dabei an die Anweisungen in Abschnitt 2.8:
Registrierung und Lizenzierung der Hardware.
2.6.1.2
Brille mit an der Oberseite angebrachter Kamera
Die binokulare VisualEyes™-Brille mit an der Oberseite befestigter Kamera ist mit einem mühelos
montierbaren Visier ausgestattet, das für sichtlose Untersuchungen eingesetzt wird. Seitenlampen an der
Brille sind so programmiert, dass diese aufblinken, um dem Bediener anzuzeigen, welches Ohr während des
kalorischen Tests zu spülen ist. Außerdem sorgen sie für Beleuchtung beim Aufsetzen des Visiers auf die
Brille. Die Drehnöpfe an der Oberseite der Brille dienen dazu, die Bildschärfe einzustellen, um ein optimales
Bild zu erreichen. Der Schalter an der linken Seite der Brille wird verwendet, um Tests zu starten und zu
stoppen. Die Brille mit an der Oberseite angebrachter Kamera verfügt über einen verstellbaren Kopfriemen,
mit dem die Brille befestigt wird und der für einen bequemen Sitz sorgt.

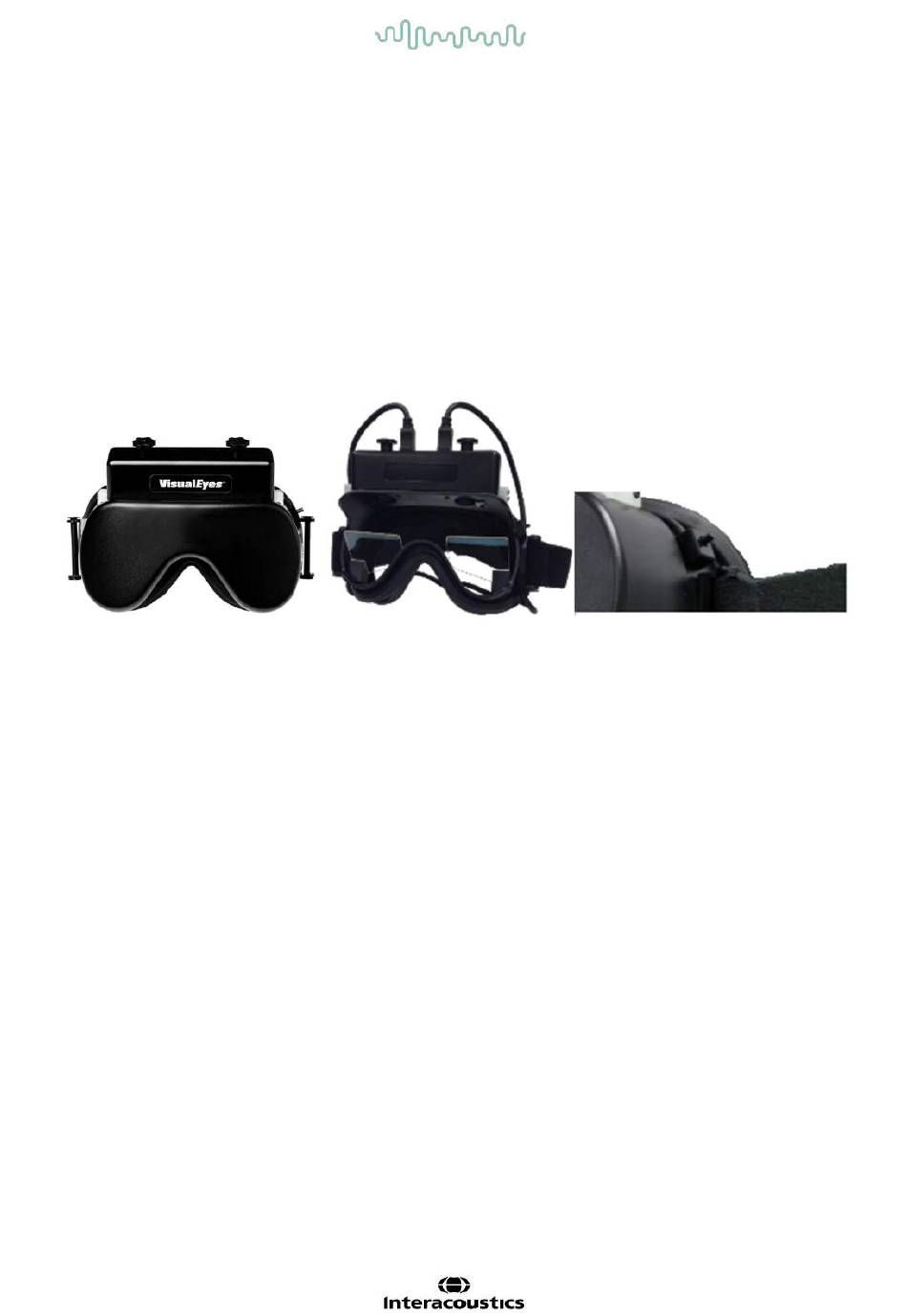

Abbildung 2.6-5: Brille mit an der Oberseite angebrachter Kamera und Abdeckung (links), ohne Abdeckung (Mitte) und Start-
/Stoppschalter an der Brille (rechts)
Einrichtung der Hardware:
1. Schließen Sie die USB-/Mini-USB-Anschlüsse an die Buchsen an, die sich an der Oberseite der
Brille befinden.
2. Schließen Sie das andere Ende der USB-Kabel an den mitgelieferten USB-Hub an. Achten Sie
darauf, dass der Hub extern mit Energie versorgt wird. Sollte ein Drehstuhl zum Einsatz kommen,
wird die Brille an die Anschlüsse am Stuhl angeschlossen.
3. Melden Sie die Brille als „Brille mit Kamera an der Oberseite" in der VisualEyes™-Software an und
halten Sie sich dabei an die Anweisungen in Abschnitt 2.8: Registrierung und Lizenzierung der
Hardware.
2.6.1.3
Brille mit an der Vorderseite befindlicher Kamera
Die Brille mit an der Vorderseite befindlicher Kamera arbeitet mit einer USB-Kamera, die in das
Kameraportal auf der Vorderseite der Brille gesetzt wird. Die Kamera kann in ein beliebiges Kameraportal
eingesetzt werden, um das gewünschte Auge zu erfassen. Die Einstellung der Bildschärfe erfolgt mit dem
Drehknopf, der mittig an der Kamera sitzt. Das Kabel wird durch die Kabelschelle über dem Portal gesichert.
Jedes Portal verfügt über ein Visier für das sichtlose Testen. Die Brille verfügt über einen verstellbaren
Kopfriemen, mit dem die Brille befestigt wird und der für einen sicheren und bequemen Sitz sorgt. Die Brille
mit an der Vorderseite befindlicher Kamera ist auch in einer Version für kleinere und jüngere Patienten
erhältlich.
D-0130003-A – 2021/07
VisualEyes™ - Bedienungsanleitung - DE
Seite 28
