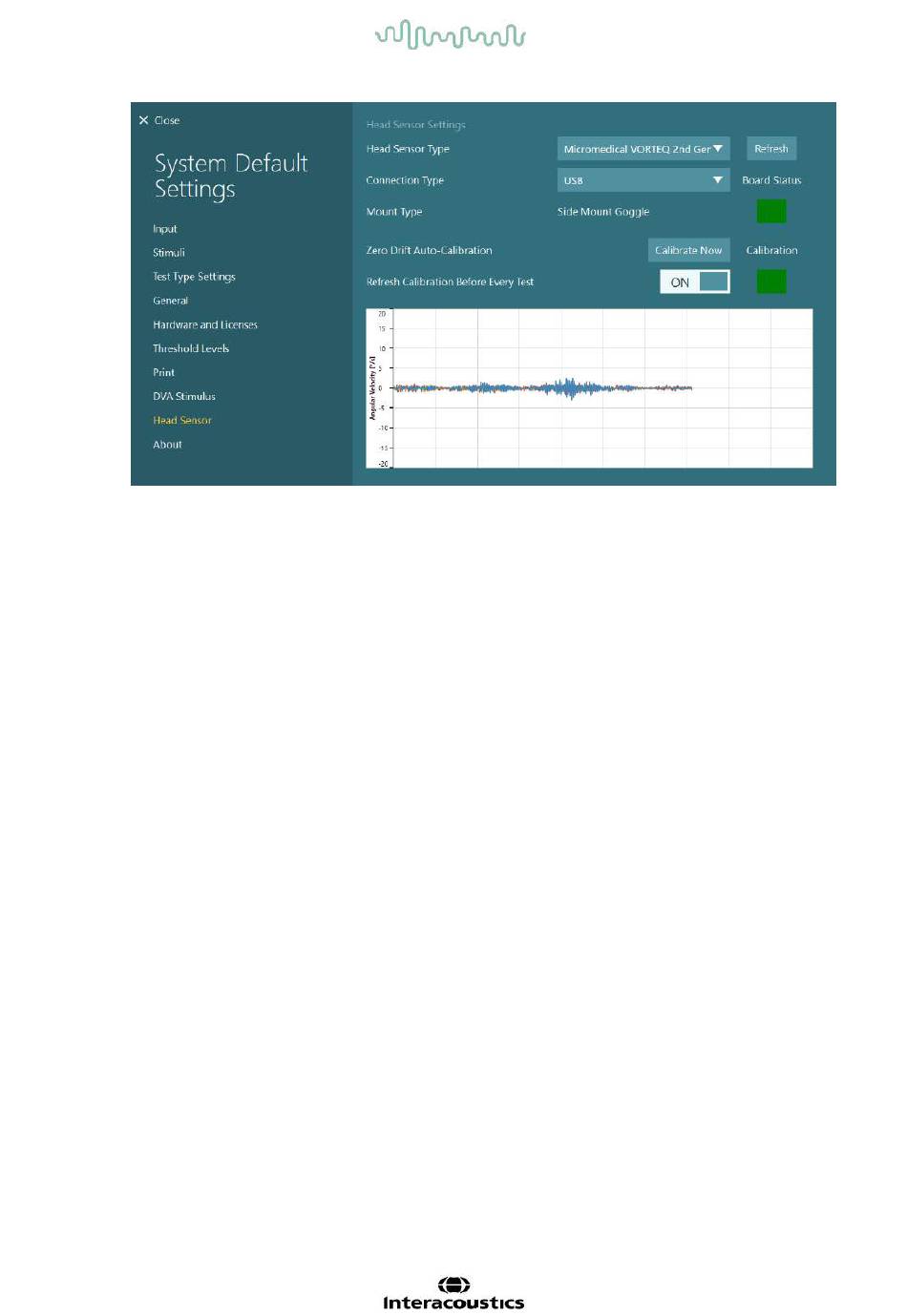

Abbildung 2.6-19: Konfiguration der VORTEQ™ IMU der 2. Generation unter Standardsystemeinstellungen > Kopfsensor
6. Wenn eine Drahtlosverbindung gewünscht wird, schließen Sie den USB-Dongle an einen USB-
Anschluss des Computers oder den USB-Hub an und wählen Sie unter Verbindungsart „Bluetooth".
7. Die Kalibrierung des Sensors erfolgt durch einen Klick auf „Jetzt kalibrieren".
Wenn „Kalibrierung vor jedem Test durchführen" auf „EIN" steht, wird die Software den Sensor vor
jedem Test kalibrieren. Diese Einstellung ist standardmäßig aktiviert.
Während der Installation kann die Windows-Sicherheit die Erlaubnis zur Installation der Geräte-Software von
Kvaser AB abfragen. Aktivieren Sie das Kontrollkästchen, um der Software von Kvaser AB immer zu
vertrauen, und wählen Sie „Installieren".
2.6.7 Drehstuhl (optional)
Das VisualEyes™-System kann um verschiedene Drehstühle ergänzt werden.
Dabei bietet die VisualEyes™-Software Unterstützung für die folgenden Modelle:
•
Orion Reclining
•
Orion Auto-Traverse
Orion Comprehensive
•
Nydiag 200
•
System 2000 Reclining
•
System 2000 Auto-Traverse
•
System 2000 Comprehensive (Multifunktionsstuhl)
•
Umfassende Anweisungen zur Installation der Hardware entnehmen Sie bitte der gesonderten
Installationsanleitung.
Einrichtung der Hardware:
1. Halten Sie sich in Bezug auf die Einrichtung an die Anweisungen in der gesonderten
Installationsanleitung des jeweiligen Drehstuhls und schließen Sie den Stuhl korrekt an.
2. Vergewissern Sie sich, dass der Drehstuhl mit Strom versorgt wird und an den PC angeschlossen
ist.
3. Installieren Sie die DAQ-Hardwaretreiber gemäß den Anweisungen in Abschnitt 2.7: Installation von
DAQ-Hardwaretreibern für Drehstühle und DataLink.
4. Kalibrieren und validieren Sie den Drehstuhl gemäß den Anweisungen in Abschnitt 2.6.7.4:
Kalibrierung und Validierung des Drehstuhls.
D-0130003-A – 2021/07
VisualEyes™ - Bedienungsanleitung - DE
Seite 36
