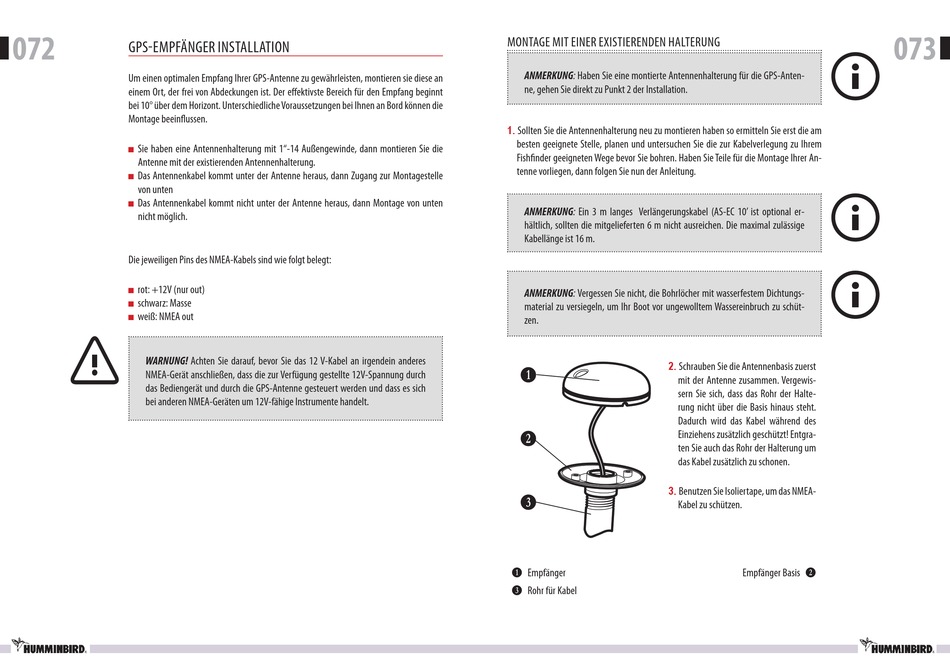

GPS-eMPfÄnGeR inSTallaTiOn
Um einen optimalen empfang ihrer GPS-antenne zu gewährleisten, montieren sie diese an
einem Ort, der frei von abdeckungen ist. Der eff ektivste Bereich für den empfang beginnt
bei 10° über dem horizont. Unterschiedliche Voraussetzungen bei ihnen an Bord können die
Montage beeinfl ussen.
■
Sie haben eine antennenhalterung mit 1"-14 außengewinde, dann montieren Sie die
antenne mit der existierenden antennenhalterung.
■
Das antennenkabel kommt unter der antenne heraus, dann Zugang zur Montagestelle
von unten
■
Das antennenkabel kommt nicht unter der antenne heraus, dann Montage von unten
nicht möglich.
Die jeweiligen Pins des nMea-kabels sind wie folgt belegt:
■
rot: +12V (nur out)
■
schwarz: Masse
■
weiß: nMea out
WARNUNG! achten Sie darauf, bevor Sie das 12 V-kabel an irgendein anderes
nMea-Gerät anschließen, dass die zur Verfügung gestellte 12V-Spannung durch
das Bediengerät und durch die GPS-antenne gesteuert werden und dass es sich
bei anderen nMea-Geräten um 12V-fähige instrumente handelt.
MOnTaGe MiT eineR exiSTieRenDen halTeRUnG
ANMERKUNG: haben Sie eine montierte antennenhalterung für die GPS-anten-
ne, gehen Sie direkt zu Punkt 2 der installation.
1.
Sollten Sie die antennenhalterung neu zu montieren haben so ermitteln Sie erst die am
besten geeignete Stelle, planen und untersuchen Sie die zur kabelverlegung zu ihrem
fishfi nder geeigneten Wege bevor Sie bohren. haben Sie Teile für die Montage ihrer an-
tenne vorliegen, dann folgen Sie nun der anleitung.
ANMERKUNG: ein 3 m langes Verlängerungskabel (aS-ec 10' ist optional er-
hältlich, sollten die mitgelieferten 6 m nicht ausreichen. Die maximal zulässige
kabellänge ist 16 m.
ANMERKUNG: Vergessen Sie nicht, die Bohrlöcher mit wasserfestem Dichtungs-
material zu versiegeln, um ihr Boot vor ungewolltem Wassereinbruch zu schüt-
zen.
2.
Schrauben Sie die antennenbasis zuerst
B
mit der antenne zusammen. Vergewis-
sern Sie sich, dass das Rohr der halte-
rung nicht über die Basis hinaus steht.
Dadurch wird das kabel während des
einziehens zusätzlich geschützt! entgra-
C
ten Sie auch das Rohr der halterung um
das kabel zusätzlich zu schonen.
3.
Benutzen Sie isoliertape, um das nMea-
D
kabel zu schützen.
B empfänger
D Rohr für kabel
073
empfänger Basis C
