046

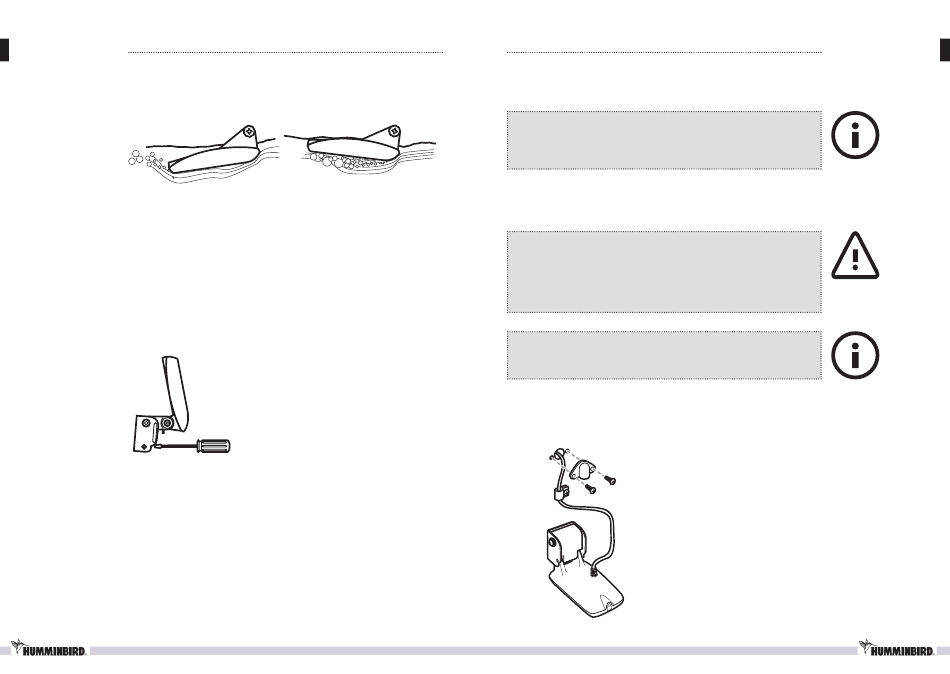

JUSTieRUnG DeR RichTiGen POSiTiOn ihReS GeBeRS
Die Montage ermöglicht ihnen eine Justierung in der höhe und durch kippen. Diese Jus-
tierungsoptionen helfen, Turbulenzen zu vermeiden. Justieren Sie den Geber, wie folgt
beschrieben wird. es kann sein, dass Sie nach einem Geschwindigkeitstest mit ihrem Boot
nachjustieren müssen.
Normale Turbulenzen
1.
Zuerst kippen Sie den Geber so, dass er parallel mit der längsrichtung des Rumpfes ist.
2.
Jetzt ziehen Sie die Schraube der kipphalterung mit dem im lieferumfang enthaltenen
inbuss fest an. Sie müssen auch später vielleicht noch an die Schraube, da sich das Ma-
terial der Unterlegscheibe verformen könnte und ein nachziehen notwendig machen
könnte.
anziehen der Befestigungsschrauben
5.
Wenn Sie nicht an die obere Schraube der halterung kommen können, dann ziehen Sie
die beiden unteren Schrauben fest an und entnehmen noch einmal den Geber auf der
halterung und schrauben dann die dritte Schraube fest.
6.
Stellen Sie am ende noch einmal sicher, dass der Winkel des Gebers so wie gewünscht
eingestellt ist. alle Schrauben sollen jetzt fest angezogen sein.
Turbulenzen, die das Sonar-Signal be-
einfl ussen
3.
Jetzt stellen Sie die höhe des Gebers
so ein, dass die Unterseite des Gebers
zwischen 3 und 6 mm Tiefer als der Bo-
den des Spiegels ist. Ziehen Sie die drei
Schrauben fest an.
4.
Um an die Schrauben zu gelangen ge-
hen Sie wie auf der Zeichnung vor, in
dem Sie den Geber nach oben kippen.
achten Sie darauf, den Geber nicht
weiter als möglich zu kippen, um eine
Beschädigung zu vermeiden.
VeRleGen DeS GeBeRkaBelS UnTeR Deck
Das Geberkabel hat einen kleinen Querschnitt und Stecker, welcher zu ihrem Gerät geführt
werden muss. es gibt verschiedene Möglichkeiten, das Geberkabel zu verlegen. Die üblichs-
ten Varianten sind im folgenden beschrieben.
ANMERKUNG: es kann sein, dass Sie einen kabelkanal in ihrem Boot besitzen.
Dieser kann natürlich auch für das Geberkabel verwendet werden.
1.
lösen Sie das Geberkabel vom Gerät. Überprüfen Sie, dass das kabel auch lang genug für
das Verlegen ist.
WARNUNG! Schneiden Sie das Kabel nicht durch, kürzen Sie das Kabel nicht oder
beschädigen Sie die Isolierung. Benötigen Sie eine Verlängerung, fragen Sie Ihren
Fachhändler. Achten Sie darauf, dass das Geberkabel möglichst weit entfernt von
einem UKW-Kabel oder einem Kabel für den Loggeber verlegt wird.
ANMERKUNG: Stellen Sie sicher, dass das kabel genug „Spiel" hat, um kleine Be-
wegungen auszugleichen.
2.
Wenn Sie planen, das kabel über den Spiegel des Bootes zu verlegen, sichern Sie das
kabel, indem Sie kabelschellen verwenden.
3.
Verlegen Sie das kabel durch das heck,
bohren Sie ein loch mit einem Durch-
messer von 16 mm und achten darauf,
dass dieses über der Wasserlinie liegt.
haben Sie das kabel durch die Bohrung
gezogen, dichten Sie das loch mit see-
wasserfestem Silikon ab.
047
