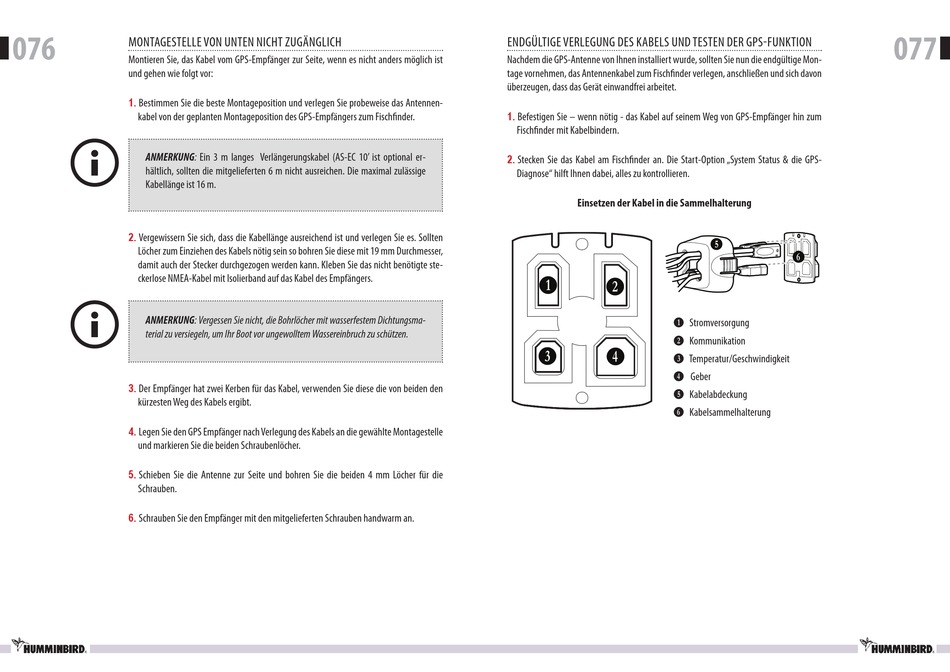

076
MOnTaGeSTelle VOn UnTen nichT ZUGÄnGlich
Montieren Sie, das kabel vom GPS-empfänger zur Seite, wenn es nicht anders möglich ist
und gehen wie folgt vor:
1.
Bestimmen Sie die beste Montageposition und verlegen Sie probeweise das antennen-
kabel von der geplanten Montageposition des GPS-empfängers zum fischfi nder.
ANMERKUNG: ein 3 m langes Verlängerungskabel (aS-ec 10' ist optional er-
hältlich, sollten die mitgelieferten 6 m nicht ausreichen. Die maximal zulässige
kabellänge ist 16 m.
2.
Vergewissern Sie sich, dass die kabellänge ausreichend ist und verlegen Sie es. Sollten
löcher zum einziehen des kabels nötig sein so bohren Sie diese mit 19 mm Durchmesser,
damit auch der Stecker durchgezogen werden kann. kleben Sie das nicht benötigte ste-
ckerlose nMea-kabel mit isolierband auf das kabel des empfängers.
ANMERKUNG: Vergessen Sie nicht, die Bohrlöcher mit wasserfestem Dichtungsma-
terial zu versiegeln, um Ihr Boot vor ungewolltem Wassereinbruch zu schützen.
3.
Der empfänger hat zwei kerben für das kabel, verwenden Sie diese die von beiden den
kürzesten Weg des kabels ergibt.
4.
legen Sie den GPS empfänger nach Verlegung des kabels an die gewählte Montagestelle
und markieren Sie die beiden Schraubenlöcher.
5.
Schieben Sie die antenne zur Seite und bohren Sie die beiden 4 mm löcher für die
Schrauben.
6.
Schrauben Sie den empfänger mit den mitgelieferten Schrauben handwarm an.
enDGÜlTiGe VeRleGUnG DeS kaBelS UnD TeSTen DeR GPS-fUnkTiOn
nachdem die GPS-antenne von ihnen installiert wurde, sollten Sie nun die endgültige Mon-
tage vornehmen, das antennenkabel zum fischfi nder verlegen, anschließen und sich davon
überzeugen, dass das Gerät einwandfrei arbeitet.
1.
Befestigen Sie – wenn nötig - das kabel auf seinem Weg von GPS-empfänger hin zum
fischfi nder mit kabelbindern.
2.
Stecken Sie das kabel am fischfi nder an. Die Start-Option „System Status & die GPS-
Diagnose" hilft ihnen dabei, alles zu kontrollieren.
Einsetzen der Kabel in die Sammelhalterung
B
C
B Stromversorgung
C kommunikation
D
E
D Temperatur/Geschwindigkeit
E Geber
F kabelabdeckung
G kabelsammelhalterung
F
G
077
