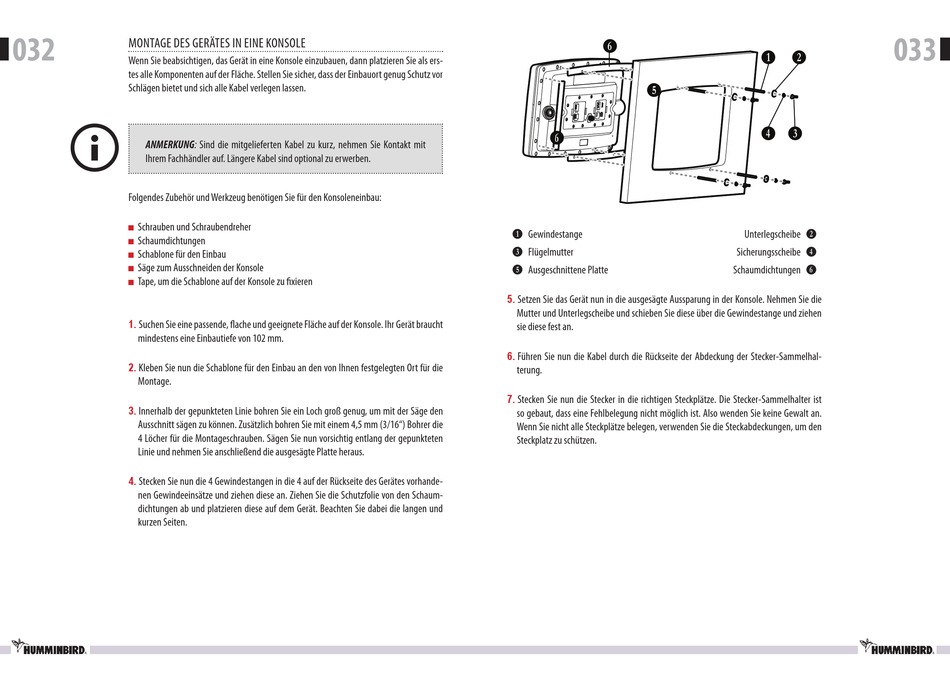

MOnTaGe DeS GeRÄTeS in eine kOnSOle
Wenn Sie beabsichtigen, das Gerät in eine konsole einzubauen, dann platzieren Sie als ers-
tes alle komponenten auf der fläche. Stellen Sie sicher, dass der einbauort genug Schutz vor
Schlägen bietet und sich alle kabel verlegen lassen.
ANMERKUNG: Sind die mitgelieferten kabel zu kurz, nehmen Sie kontakt mit
ihrem fachhändler auf. längere kabel sind optional zu erwerben.
folgendes Zubehör und Werkzeug benötigen Sie für den konsoleneinbau:
■
Schrauben und Schraubendreher
■
Schaumdichtungen
■
Schablone für den einbau
■
Säge zum ausschneiden der konsole
■
Tape, um die Schablone auf der konsole zu fi xieren
1.
Suchen Sie eine passende, fl ache und geeignete fläche auf der konsole. ihr Gerät braucht
mindestens eine einbautiefe von 102 mm.
2.
kleben Sie nun die Schablone für den einbau an den von ihnen festgelegten Ort für die
Montage.
3.
innerhalb der gepunkteten linie bohren Sie ein loch groß genug, um mit der Säge den
ausschnitt sägen zu können. Zusätzlich bohren Sie mit einem 4,5 mm (3/16") Bohrer die
4 löcher für die Montageschrauben. Sägen Sie nun vorsichtig entlang der gepunkteten
linie und nehmen Sie anschließend die ausgesägte Platte heraus.
4.
Stecken Sie nun die 4 Gewindestangen in die 4 auf der Rückseite des Gerätes vorhande-
nen Gewindeeinsätze und ziehen diese an. Ziehen Sie die Schutzfolie von den Schaum-
dichtungen ab und platzieren diese auf dem Gerät. Beachten Sie dabei die langen und
kurzen Seiten.
G
F
G
B Gewindestange
D flügelmutter
F ausgeschnittene Platte
5.
Setzen Sie das Gerät nun in die ausgesägte aussparung in der konsole. nehmen Sie die
Mutter und Unterlegscheibe und schieben Sie diese über die Gewindestange und ziehen
sie diese fest an.
6.
führen Sie nun die kabel durch die Rückseite der abdeckung der Stecker-Sammelhal-
terung.
7.
Stecken Sie nun die Stecker in die richtigen Steckplätze. Die Stecker-Sammelhalter ist
so gebaut, dass eine fehlbelegung nicht möglich ist. also wenden Sie keine Gewalt an.
Wenn Sie nicht alle Steckplätze belegen, verwenden Sie die Steckabdeckungen, um den
Steckplatz zu schützen.
033
B C
E D
Unterlegscheibe C
Sicherungsscheibe E
Schaumdichtungen G
