024

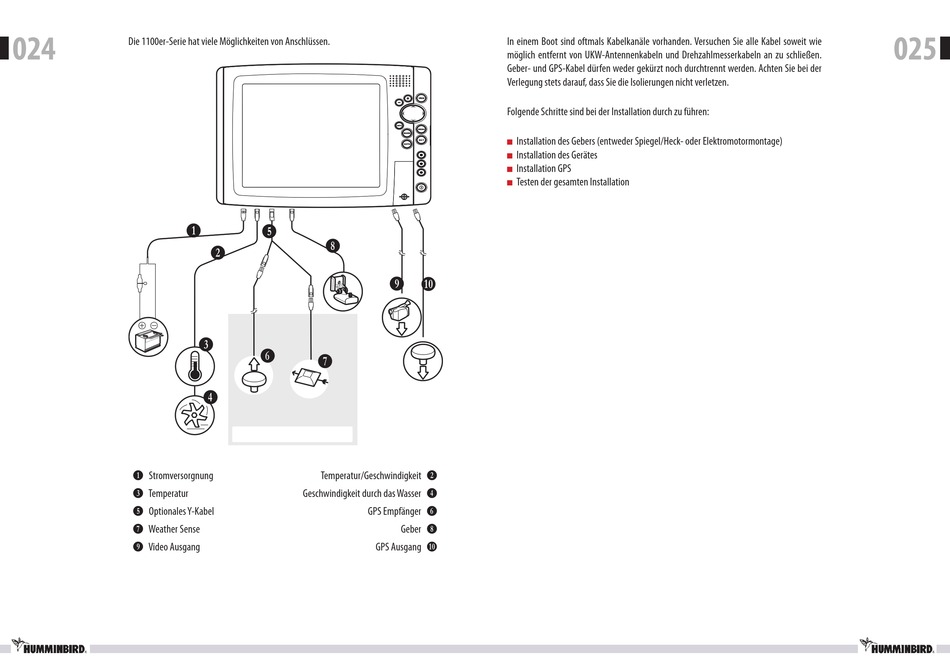

Die 1100er-Serie hat viele Möglichkeiten von anschlüssen.
B
B Stromversorgnung
D Temperatur
F Optionales y-kabel
H Weather Sense
J Video ausgang
F
I
C
D
G
H
E
Temperatur/Geschwindigkeit C
Geschwindigkeit durch das Wasser E
GPS empfänger G
GPS ausgang K
in einem Boot sind oftmals kabelkanäle vorhanden. Versuchen Sie alle kabel soweit wie
möglich entfernt von UkW-antennenkabeln und Drehzahlmesserkabeln an zu schließen.
Geber- und GPS-kabel dürfen weder gekürzt noch durchtrennt werden. achten Sie bei der
Verlegung stets darauf, dass Sie die isolierungen nicht verletzen.
folgende Schritte sind bei der installation durch zu führen:
■
installation des Gebers (entweder Spiegel/heck- oder elektromotormontage)
■
installation des Gerätes
■
installation GPS
■
Testen der gesamten installation
J K
Geber I
025
