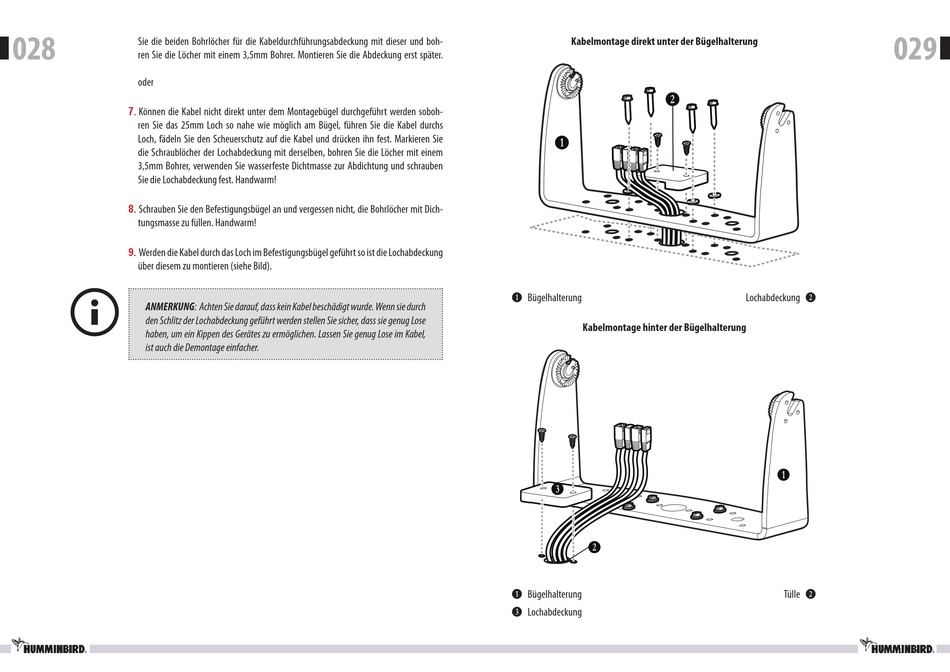

Sie die beiden Bohrlöcher für die kabeldurchführungsabdeckung mit dieser und boh-
ren Sie die löcher mit einem 3,5mm Bohrer. Montieren Sie die abdeckung erst später.
oder
7.
können die kabel nicht direkt unter dem Montagebügel durchgeführt werden soboh-
ren Sie das 25mm loch so nahe wie möglich am Bügel, führen Sie die kabel durchs
loch, fädeln Sie den Scheuerschutz auf die kabel und drücken ihn fest. Markieren Sie
die Schraublöcher der lochabdeckung mit derselben, bohren Sie die löcher mit einem
3,5mm Bohrer, verwenden Sie wasserfeste Dichtmasse zur abdichtung und schrauben
Sie die lochabdeckung fest. handwarm!
8.
Schrauben Sie den Befestigungsbügel an und vergessen nicht, die Bohrlöcher mit Dich-
tungsmasse zu füllen. handwarm!
9.
Werden die kabel durch das loch im Befestigungsbügel geführt so ist die lochabdeckung
über diesem zu montieren (siehe Bild).
ANMERKUNG: Achten Sie darauf, dass kein Kabel beschädigt wurde. Wenn sie durch
den Schlitz der Lochabdeckung geführt werden stellen Sie sicher, dass sie genug Lose
haben, um ein Kippen des Gerätes zu ermöglichen. Lassen Sie genug Lose im Kabel,
ist auch die Demontage einfacher.
Kabelmontage direkt unter der Bügelhalterung
C
B
B Bügelhalterung
Kabelmontage hinter der Bügelhalterung
D
C
B Bügelhalterung
D lochabdeckung
029
lochabdeckung C
B
Tülle C
