4.
legen Sie das abdeckschild über das kabelloch und verwenden Sie es als führung und
benutzen dieses als Bohrschablone für die beiden Befestigungsschrauben. Bohren Sie
beide löcher, füllen diese mit seewasserfestem Silikon auf und schrauben das abdeck-
schild mit zwei holzschrauben handwarm an.
5.
führen und sichern Sie das kabel mit hilfe der kabelschellen. füllen Sie die Bohrlöcher
mit seewasserfestem Silikon auf, bevor sie die Schellen handwarm festschrauben.
6.
Stecken Sie den Stecker wieder in ihr zurück in die entsprechende Vorrichtung am Gerät.
Verstauen des Kabels
TeST UnD aBSchlieSSenDe inSTallaTiOn
Jetzt haben Sie den Geber und das anzeigegerät sowie alle kabel installiert. Sie müssen jetzt
noch einmal alles testen, bevor Sie alles fi xieren. Das Testen sollten Sie bereits im Wasser
durchführen.
1.
Drücken Sie die Taste „Power" einmal, um das Gerät anzuschalten. Dabei ertönt ein akusti-
sches Signal. Startet das Gerät nicht, überprüfen Sie die Stecker auf korrekten anschluss.
2.
Sind alle kabel korrekt angeschlossen und ist die Stromversorgung vorhanden schaltet
das Gerät ein und startet im Start-Up-Menü, sollte der Geber erkannt werden. ist dies
nicht der fall, startet die anzeige im Simulations-Modus. Mit den Pfeiltasten können Sie
zwischen Start-Up-Menü und Simulator wechseln.
ANMERKUNG: Der Geber muss komplett im Wasser sein, um vollständig vom Anzei-
gegerät erkannt zu werden.
3.
Wird die Bodenstruktur auf dem Bildschirm angezeigt und eine Tiefe angegeben, dann
arbeitet das Gerät einwandfrei. Stellen Sie sicher, dass das Boot mindestens in 60 cm tie-
fem Wasser (unter dem kiel) liegt und die Wassertiefe nicht die maximal mögliche Was-
sertiefe des Gerätes übersteigt. Der Geber muss vollständig im Wasser sein, da sein Signal

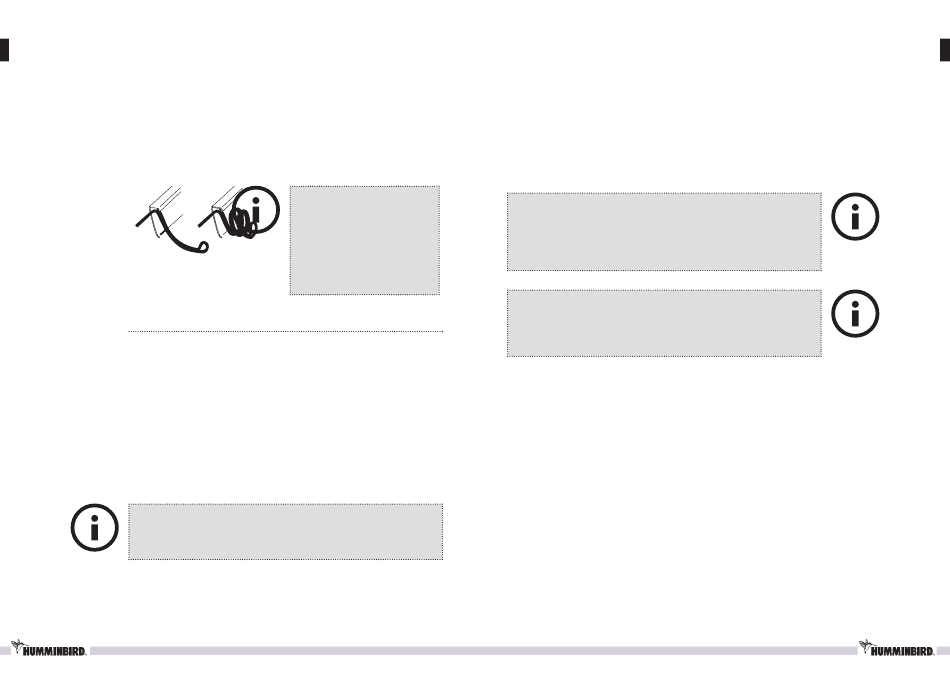

ANMERKUNG: Wenn das Kabel zu
lang ist und an einer Position (wie
in der Abbildung gezeigt) gesam-
melt werden muss, legen Sie das
Kabel nur an einer Stelle zusam-
men. So werden Verluste im Kabel
vermieden.
durch luft nicht übertragen wird.
4.
funktioniert alles einwandfrei, erhöhen Sie langsam und kontinuierlich die Bootsge-
schwindigkeit und testen Sie die funktionen bei höheren Geschwindigkeiten. funktio-
niert die anzeige bei niedrigen Geschwindigkeiten, setzt aber bei höheren Geschwindig-
keiten aus, müssen Sie den Geber noch einmal nachjustieren.
5.
haben Sie den richtigen Winkel für ihren Geber gefunden, so dass er auch bei höheren
Geschwindigkeiten keine aussetzer in der Darstellung der Tiefe und des Bodens aufweist,
stellen sie in kleinen Schritten die höhe des Gebers ein, wie zuvor beschrieben.
ANMERKUNG: Je tiefer der Geber im Wasser eintaucht, desto größer ist die Wahr-
scheinlichkeit von Verwirbelungen bei hohen Geschwindigkeiten, die sich negativ
auf das Signal auswirken können. Versuchen Sie also den Geber so hoch wie möglich,
jedoch im Wasser zu montieren.
ANMERKUNG: Eventuell müssen die Justierungen des Geber mehrfach durchgeführt
werden, bevor eine optimale Anzeige auch bei hohen Geschwindigkeiten erreicht
wird.
Bekommen Sie ein gutes Sonar-Signal auf ihrer anzeige bei den gewünschten Geschwindig-
keiten angezeigt, sind Sie soweit, den Geber zu fi xieren.
