ANMERKUNG: Die Navigation wird von der Sonar Aufzeichnungs-Funktion nicht
beein usst. Spielen Sie eine Aufzeichnung ab, wird die aktive Navigation abgebro-
chen.
Sie können ausgewählte aufnahmen oder alle aufnahmen löschen, in dem Sie die Option
„löschen aufnahme" oder „löschen aller aufnahmen" aus dem Schnappschuss und aufnah-
me x-Press™-Menü wählen.
anSichT DeS SeiTenSTRahlS
(mit dem optionalen QuadraBeam PlUS™-Geber)
Ansicht Seitenstrahl: Die Seitenstrahlansicht steht nur mit dem als Zubehör erhältlichen
QuadraBeam™-Gebers zur Verfügung. Darüber hinaus muss in der auswahl des Sonar-
Menüs dieser Geber ausgewählt sein. in diesem Modus erhalten Sie Sonarinformationen
zu beiden Seiten mit einer frequenz von 455 khz und des vertikalen Sendekegels mit 200
khz gleichzeitig auf dem Bildschirm angezeigt. Sie können die Darstellung individuell ein-
stellen. immer in abhängigkeit, welches layout Sie im Quad-layout Sonar x-Press™-Menü
voreingestellt haben. Sie können die Sonardaten in drei layouts sehen: „Standard", „classic"
oder „abgeschrägt".
Standard-Layout: im oberen Bereich des Bildschirmes sehen Sie eine aufzeichnung al-
ler echos des nach unten gerichteten 200 khz Sendekegels. neuere echo-informationen
werden rechts aufgezeichnet und scrollen dann nach links auf dem Bildschirm. Der untere
Teil des Bildschirmes zeigt den nach links und nach rechts gerichteten 455 khz Sendekegel.
neue echo-informationen werden in der Mitte zuerst dargestellt und scrollen zum rechten
und linken Bildschirmrand.

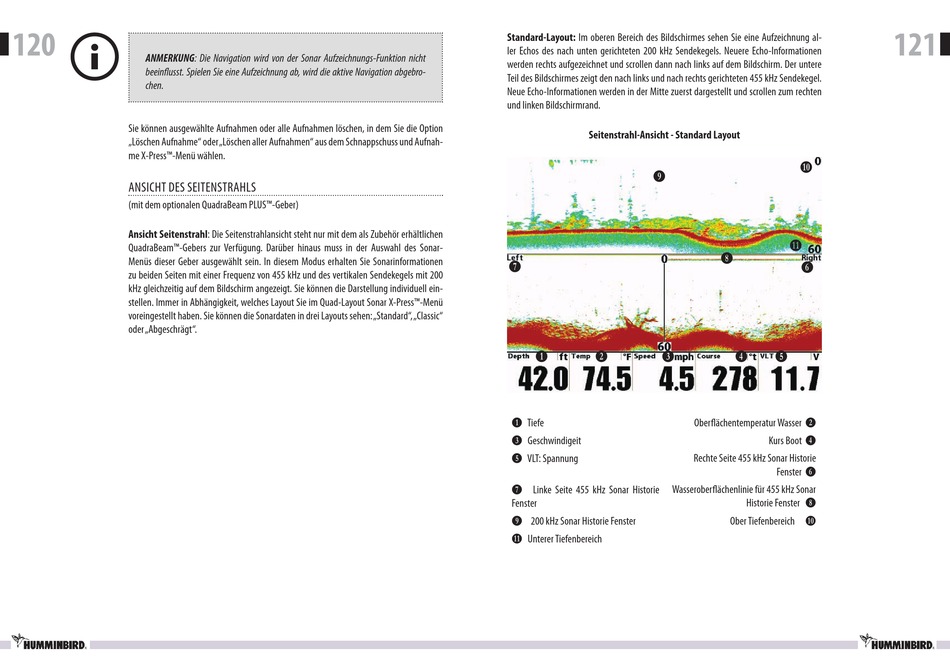

Seitenstrahl-Ansicht - Standard Layout
J
H
B
C
D
B Tiefe
D Geschwindigeit
F VlT: Spannung
H linke Seite 455 khz Sonar historie
Wasseroberfl ächenlinie für 455 khz Sonar
fenster
J 200 khz Sonar historie fenster
L Unterer Tiefenbereich
K
L
I
G
E
F
Oberfl ächentemperatur Wasser C
kurs Boot E
Rechte Seite 455 khz Sonar historie
fenster G
historie fenster I
Ober Tiefenbereich K
