108
B
L
B cursor info Box
D Tiefe unter cursor
F kurs zum cursor
H RTS-fenster
J Tiefenlinie
L Tiefe
N Geschwindigkeit
P VlT: Spannung

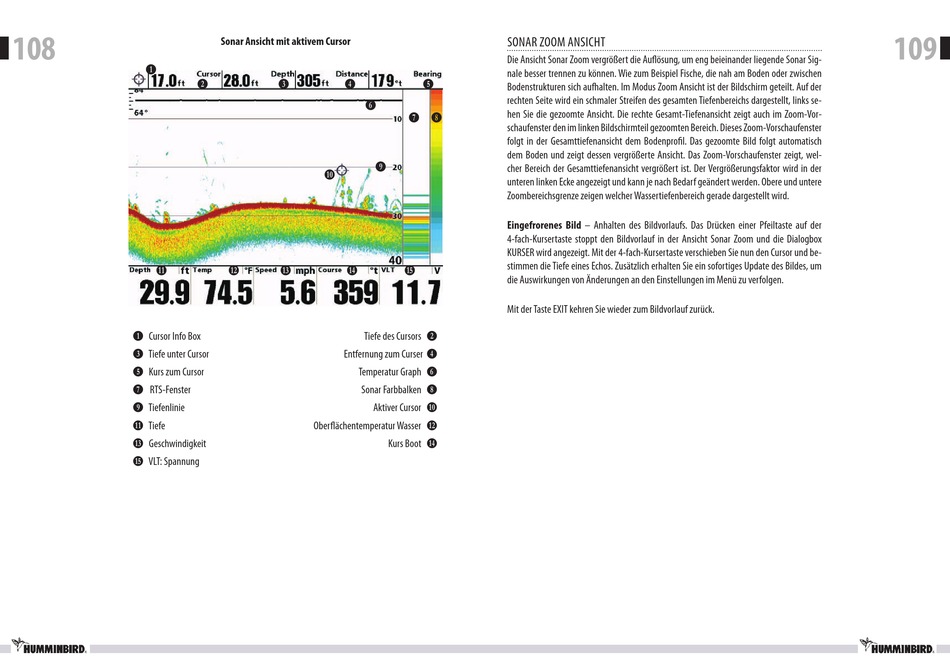

Sonar Ansicht mit aktivem Cursor
C
D
E
G
J
K
M
N
O
Tiefe des cursors C
entfernung zum curser E
Temperatur Graph G
Sonar farbbalken I
aktiver cursor K
Oberflächentemperatur Wasser M
SOnaR ZOOM anSichT
Die ansicht Sonar Zoom vergrößert die auflösung, um eng beieinander liegende Sonar Sig-
nale besser trennen zu können. Wie zum Beispiel fische, die nah am Boden oder zwischen
F
Bodenstrukturen sich aufhalten. im Modus Zoom ansicht ist der Bildschirm geteilt. auf der
rechten Seite wird ein schmaler Streifen des gesamten Tiefenbereichs dargestellt, links se-
hen Sie die gezoomte ansicht. Die rechte Gesamt-Tiefenansicht zeigt auch im Zoom-Vor-
H I
schaufenster den im linken Bildschirmteil gezoomten Bereich. Dieses Zoom-Vorschaufenster
folgt in der Gesamttiefenansicht dem Bodenprofil. Das gezoomte Bild folgt automatisch
dem Boden und zeigt dessen vergrößerte ansicht. Das Zoom-Vorschaufenster zeigt, wel-
cher Bereich der Gesamttiefenansicht vergrößert ist. Der Vergrößerungsfaktor wird in der
unteren linken ecke angezeigt und kann je nach Bedarf geändert werden. Obere und untere
Zoombereichsgrenze zeigen welcher Wassertiefenbereich gerade dargestellt wird.
Eingefrorenes Bild – anhalten des Bildvorlaufs. Das Drücken einer Pfeiltaste auf der
4-fach-kursertaste stoppt den Bildvorlauf in der ansicht Sonar Zoom und die Dialogbox
kURSeR wird angezeigt. Mit der 4-fach-kursertaste verschieben Sie nun den cursor und be-
stimmen die Tiefe eines echos. Zusätzlich erhalten Sie ein sofortiges Update des Bildes, um
P
die auswirkungen von Änderungen an den einstellungen im Menü zu verfolgen.
Mit der Taste exiT kehren Sie wieder zum Bildvorlauf zurück.
kurs Boot O
109
