044

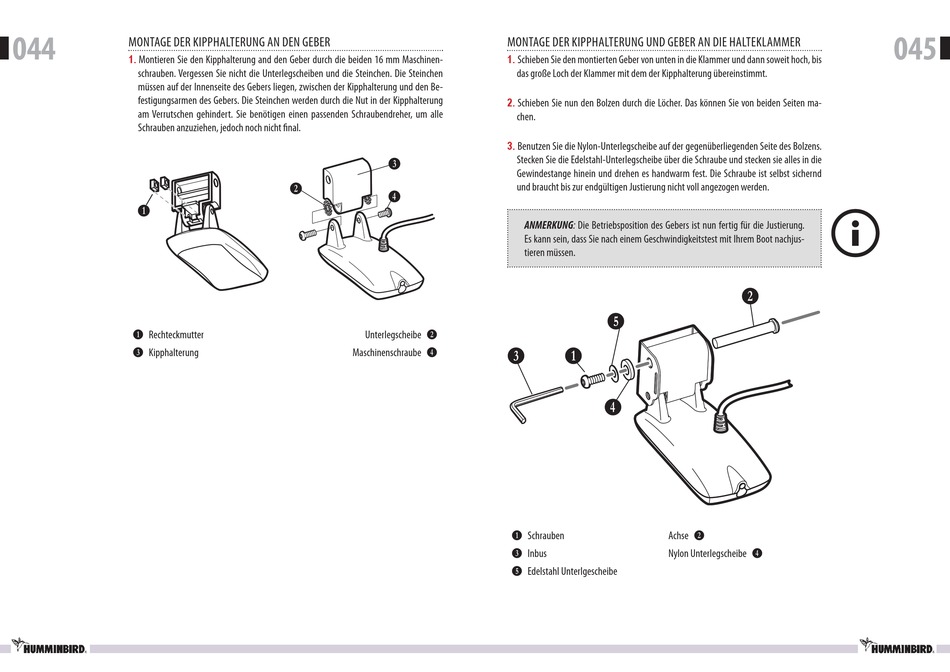

MOnTaGe DeR kiPPhalTeRUnG an Den GeBeR
1.
Montieren Sie den kipphalterung and den Geber durch die beiden 16 mm Maschinen-
schrauben. Vergessen Sie nicht die Unterlegscheiben und die Steinchen. Die Steinchen
müssen auf der innenseite des Gebers liegen, zwischen der kipphalterung und den Be-
festigungsarmen des Gebers. Die Steinchen werden durch die nut in der kipphalterung
am Verrutschen gehindert. Sie benötigen einen passenden Schraubendreher, um alle
Schrauben anzuziehen, jedoch noch nicht fi nal.
B
B Rechteckmutter
D kipphalterung
D
C
E
Unterlegscheibe C
Maschinenschraube E
MOnTaGe DeR kiPPhalTeRUnG UnD GeBeR an Die halTeklaMMeR
1.
Schieben Sie den montierten Geber von unten in die klammer und dann soweit hoch, bis
das große loch der klammer mit dem der kipphalterung übereinstimmt.
2.
Schieben Sie nun den Bolzen durch die löcher. Das können Sie von beiden Seiten ma-
chen.
3.
Benutzen Sie die nylon-Unterlegscheibe auf der gegenüberliegenden Seite des Bolzens.
Stecken Sie die edelstahl-Unterlegscheibe über die Schraube und stecken sie alles in die
Gewindestange hinein und drehen es handwarm fest. Die Schraube ist selbst sichernd
und braucht bis zur endgültigen Justierung nicht voll angezogen werden.
ANMERKUNG: Die Betriebsposition des Gebers ist nun fertig für die Justierung.
es kann sein, dass Sie nach einem Geschwindigkeitstest mit ihrem Boot nachjus-
tieren müssen.
F
D B
E
B Schrauben achse C
D inbus nylon Unterlegscheibe E
F edelstahl Unterlgescheibe
045
C
