026

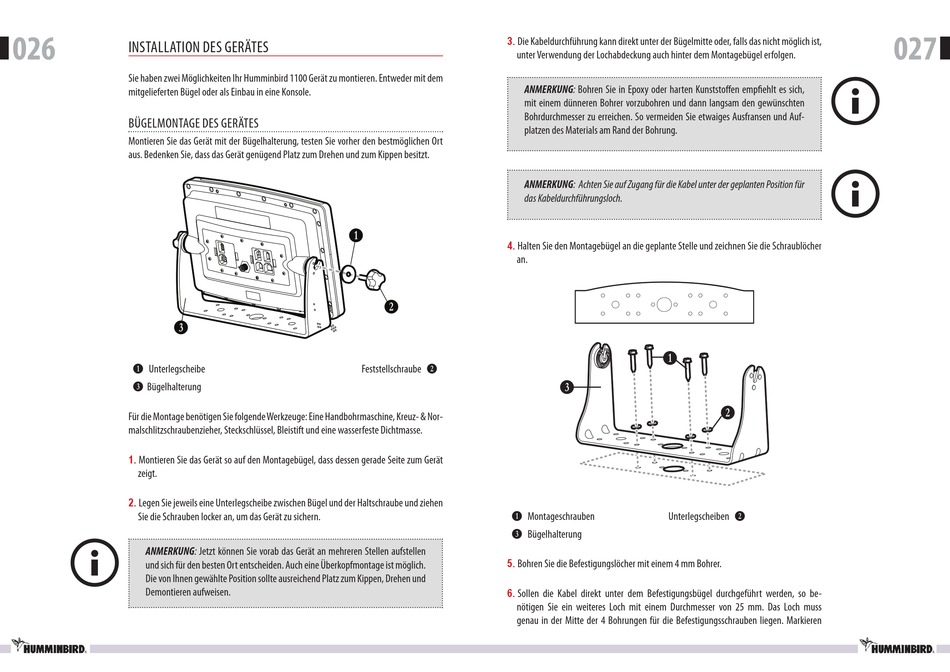

inSTallaTiOn DeS GeRÄTeS
Sie haben zwei Möglichkeiten ihr humminbird 1100 Gerät zu montieren. entweder mit dem
mitgelieferten Bügel oder als einbau in eine konsole.
BÜGelMOnTaGe DeS GeRÄTeS
Montieren Sie das Gerät mit der Bügelhalterung, testen Sie vorher den bestmöglichen Ort
aus. Bedenken Sie, dass das Gerät genügend Platz zum Drehen und zum kippen besitzt.
D
B Unterlegscheibe
D Bügelhalterung
für die Montage benötigen Sie folgende Werkzeuge: eine handbohrmaschine, kreuz- & nor-
malschlitzschraubenzieher, Steckschlüssel, Bleistift und eine wasserfeste Dichtmasse.
1.
Montieren Sie das Gerät so auf den Montagebügel, dass dessen gerade Seite zum Gerät
zeigt.
2.
legen Sie jeweils eine Unterlegscheibe zwischen Bügel und der haltschraube und ziehen
Sie die Schrauben locker an, um das Gerät zu sichern.
ANMERKUNG: Jetzt können Sie vorab das Gerät an mehreren Stellen aufstellen
und sich für den besten Ort entscheiden. auch eine Überkopfmontage ist möglich.
Die von ihnen gewählte Position sollte ausreichend Platz zum kippen, Drehen und
Demontieren aufweisen.
3.
Die kabeldurchführung kann direkt unter der Bügelmitte oder, falls das nicht möglich ist,
unter Verwendung der lochabdeckung auch hinter dem Montagebügel erfolgen.
ANMERKUNG: Bohren Sie in epoxy oder harten kunststoff en empfi ehlt es sich,
mit einem dünneren Bohrer vorzubohren und dann langsam den gewünschten
Bohrdurchmesser zu erreichen. So vermeiden Sie etwaiges ausfransen und auf-
platzen des Materials am Rand der Bohrung.
ANMERKUNG: Achten Sie auf Zugang für die Kabel unter der geplanten Position für
das Kabeldurchführungsloch.
B
4.
halten Sie den Montagebügel an die geplante Stelle und zeichnen Sie die Schraublöcher
an.
C
feststellschraube C
B Montageschrauben
D Bügelhalterung
5.
Bohren Sie die Befestigungslöcher mit einem 4 mm Bohrer.
6.
Sollen die kabel direkt unter dem Befestigungsbügel durchgeführt werden, so be-
nötigen Sie ein weiteres loch mit einem Durchmesser von 25 mm. Das loch muss
genau in der Mitte der 4 Bohrungen für die Befestigungsschrauben liegen. Markieren
B
D
C
Unterlegscheiben C
027
