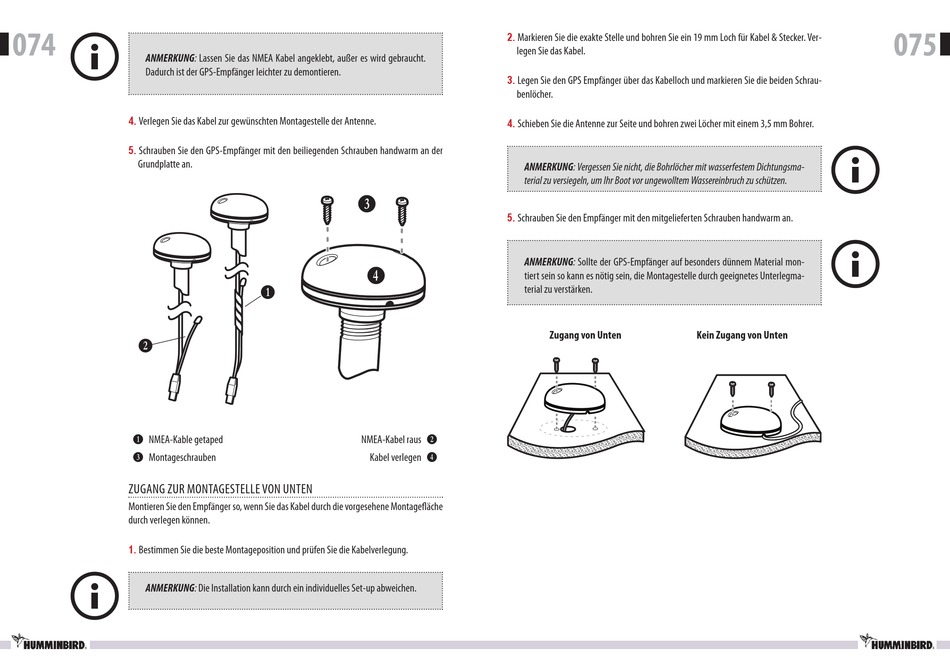

074
ANMERKUNG: lassen Sie das nMea kabel angeklebt, außer es wird gebraucht.
Dadurch ist der GPS-empfänger leichter zu demontieren.
4.
Verlegen Sie das kabel zur gewünschten Montagestelle der antenne.
5.
Schrauben Sie den GPS-empfänger mit den beiliegenden Schrauben handwarm an der
Grundplatte an.
C
B nMea-kable getaped
D Montageschrauben
ZUGanG ZUR MOnTaGeSTelle VOn UnTen
Montieren Sie den empfänger so, wenn Sie das kabel durch die vorgesehene Montagefl äche
durch verlegen können.
1.
Bestimmen Sie die beste Montageposition und prüfen Sie die kabelverlegung.
ANMERKUNG: Die installation kann durch ein individuelles Set-up abweichen.
D
E
B
nMea-kabel raus C
kabel verlegen E
2.
Markieren Sie die exakte Stelle und bohren Sie ein 19 mm loch für kabel & Stecker. Ver-
legen Sie das kabel.
3.
legen Sie den GPS empfänger über das kabelloch und markieren Sie die beiden Schrau-
benlöcher.
4.
Schieben Sie die antenne zur Seite und bohren zwei löcher mit einem 3,5 mm Bohrer.
ANMERKUNG: Vergessen Sie nicht, die Bohrlöcher mit wasserfestem Dichtungsma-
terial zu versiegeln, um Ihr Boot vor ungewolltem Wassereinbruch zu schützen.
5.
Schrauben Sie den empfänger mit den mitgelieferten Schrauben handwarm an.
ANMERKUNG: Sollte der GPS-empfänger auf besonders dünnem Material mon-
tiert sein so kann es nötig sein, die Montagestelle durch geeignetes Unterlegma-
terial zu verstärken.
Zugang von Unten
Kein Zugang von Unten
075
