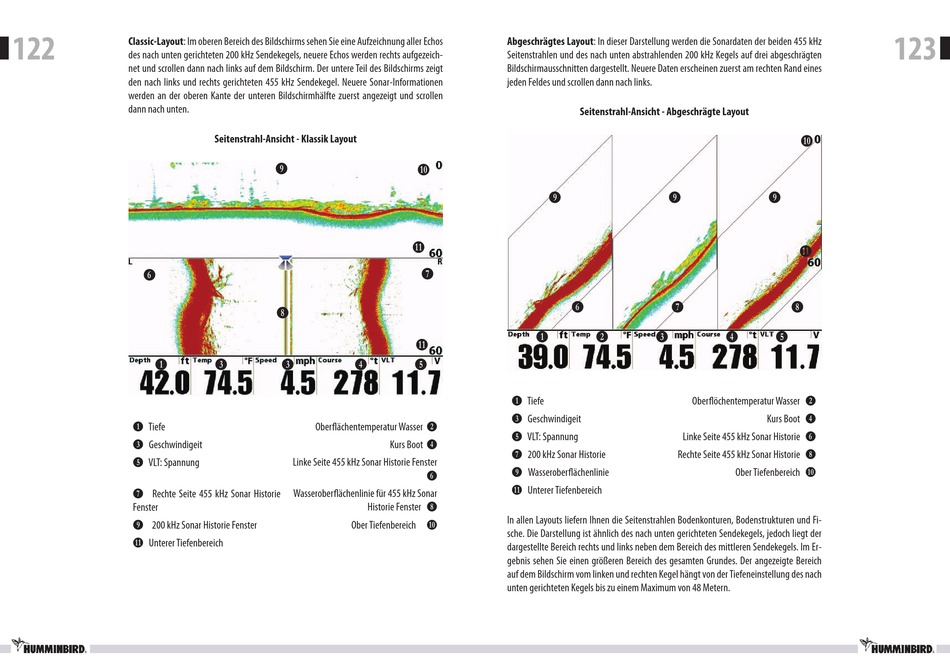

Humminbird 1157c SI Combo Benutzerhandbuch Seite 65

122
Classic-Layout: im oberen Bereich des Bildschirms sehen Sie eine aufzeichnung aller echos
des nach unten gerichteten 200 khz Sendekegels, neuere echos werden rechts aufgezeich-
net und scrollen dann nach links auf dem Bildschirm. Der untere Teil des Bildschirms zeigt
den nach links und rechts gerichteten 455 khz Sendekegel. neuere Sonar-informationen
werden an der oberen kante der unteren Bildschirmhälfte zuerst angezeigt und scrollen
dann nach unten.
G
B
B Tiefe
D Geschwindigeit
F VlT: Spannung
H Rechte Seite 455 khz Sonar historie
fenster
J 200 khz Sonar historie fenster
L Unterer Tiefenbereich
Seitenstrahl-Ansicht - Klassik Layout
J
I
D D E
Oberflächentemperatur Wasser C
kurs Boot E
linke Seite 455 khz Sonar historie fenster
Wasseroberflächenlinie für 455 khz Sonar
historie fenster I
Ober Tiefenbereich K
Abgeschrägtes Layout: in dieser Darstellung werden die Sonardaten der beiden 455 khz
Seitenstrahlen und des nach unten abstrahlenden 200 khz kegels auf drei abgeschrägten
Bildschirmausschnitten dargestellt. neuere Daten erscheinen zuerst am rechten Rand eines
jeden feldes und scrollen dann nach links.
Seitenstrahl-Ansicht - Abgeschrägte Layout
K
J
L
H
G
B
L
F
B Tiefe
D Geschwindigeit
F VlT: Spannung
H 200 khz Sonar historie
J Wasseroberflächenlinie
G
L Unterer Tiefenbereich
in allen layouts liefern ihnen die Seitenstrahlen Bodenkonturen, Bodenstrukturen und fi-
sche. Die Darstellung ist ähnlich des nach unten gerichteten Sendekegels, jedoch liegt der
dargestellte Bereich rechts und links neben dem Bereich des mittleren Sendekegels. im er-
gebnis sehen Sie einen größeren Bereich des gesamten Grundes. Der angezeigte Bereich
auf dem Bildschirm vom linken und rechten kegel hängt von der Tiefeneinstellung des nach
unten gerichteten kegels bis zu einem Maximum von 48 Metern.
J J
H
C D E
Oberflöchentemperatur Wasser C
kurs Boot E
linke Seite 455 khz Sonar historie G
Rechte Seite 455 khz Sonar historie I
Ober Tiefenbereich K
