010
instAllAtion Des gerätes
BestiMMen sie einen geeigneten ort für Die Anzeige.
Beginnen sie die installation, indem sie einen geeigneten ort für die Anzeige suchen. Be-
achten sie bei der suche folgende hinweise:

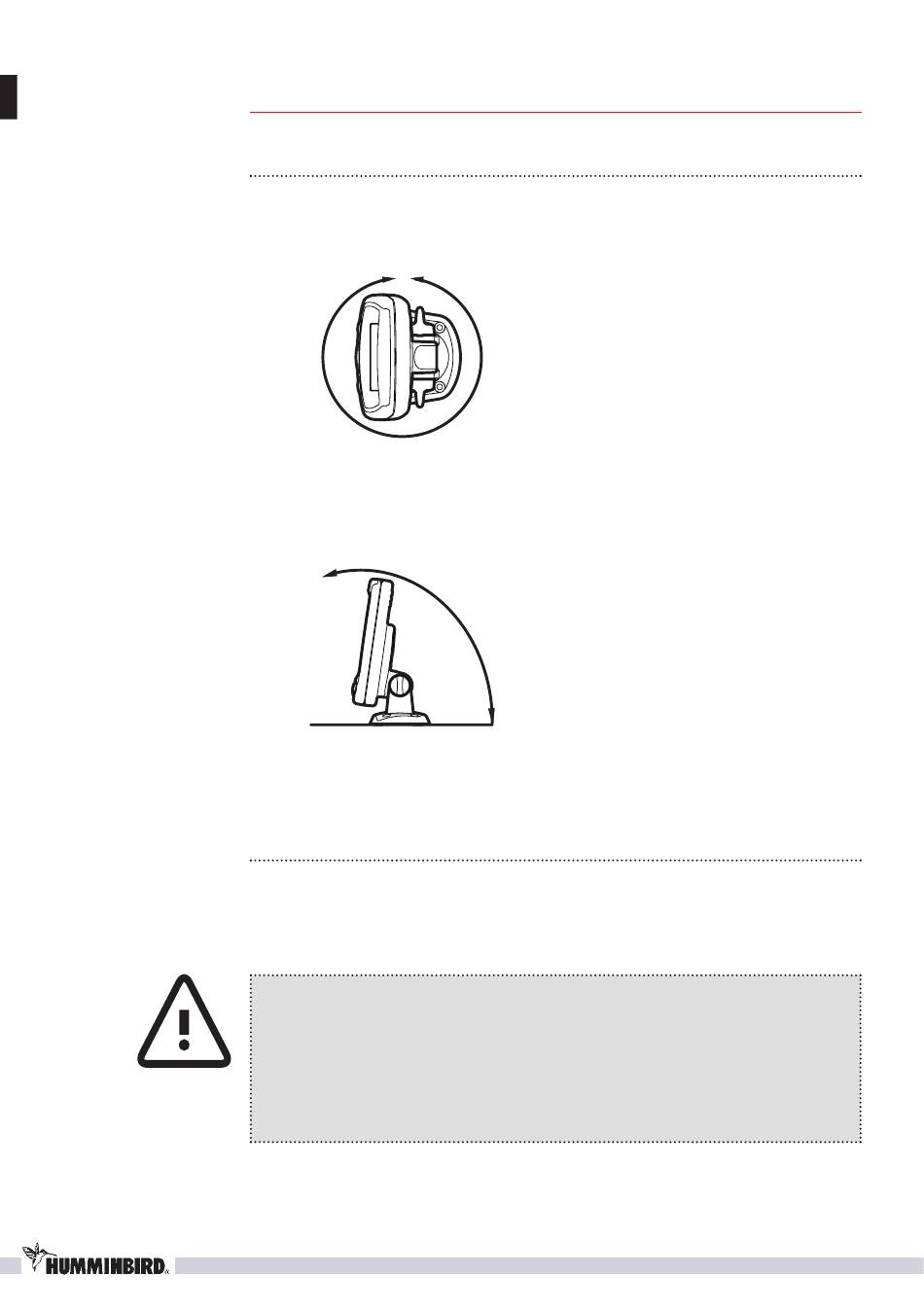

Bild 1
Bild 2
VerBinDen Des stroMKABels Mit ihreM BorDnetz
ein zwei Meter langes stromkabel ist für die energieversorgung der Anzeige im lieferum-
fang enthalten. Das stromkabel kann nach Bedarf gekürzt oder mit einem Kabel mit pas-
sendem querschnitt verlängert werden.
WARNUNG: Einige Boote haben 24 oder 36 Volt Spannungen an Bord. Hummin-
bird® Geräte können ausschließlich an 12 V-Systeme angeschlossen werden. Hum-
minbird® übernimmt keine Garantie auf Schäden, die durch falsche Installation
durch Überspannungen entstehen.
Das mitgelieferte stromkabel kann an das elektrische system an zwei stellen angeschlossen
werden. in der regel wird es an das mit einer sicherung abgesicherte schaltpaneel ange-
1.
Verlegen sie zuerst das spannungs- und
das geberkabel zur Anzeige. für das
geberkabel gibt es optional Verlänge-
rungskabel, das spannungskabel kann
gekürzt oder verlängert werden.
2.
Wählen sie den standort so, dass sie gut
zugänglich ist und geschützt vor Vibra-
tionen und schlägen. Außerdem sollte
der ort so gewählt sein, dass das Display
gut sichtbar ist.
3.
ihr PiranhaMAX™ wird mit einer von
zwei möglichen Montagehalterungen
geliefert. entweder mit einer neigungs-
halterung oder einer Dreh-Kipp-halte-
rung (Bild 1 und 2). stellen sie sicher,
dass sie das gerät ausreichend bewegen
und einfach abnehmen können.
