056

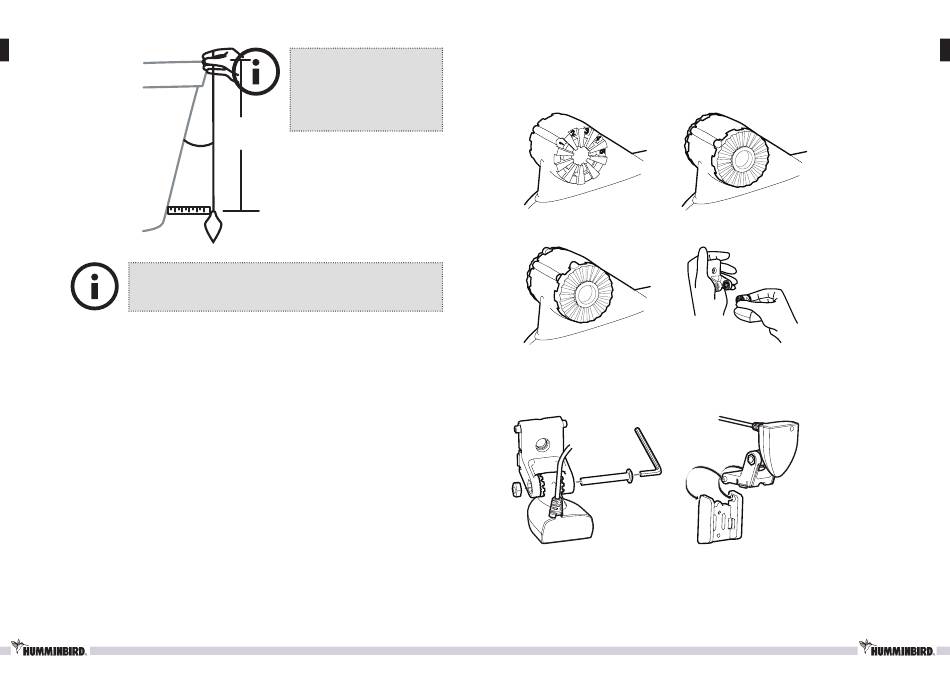

ANMERKUNG: achten Sie darauf, dass die Zähne der Räder richtig ineinander
greifen.
ANMERKUNG: es ist wichtig, ihr
Maß exakt in der Position messen,
die in der abbildung von genau
30,48 cm (12 Zoll) unten von der
12"
Spitze des Spiegels gezeigt ist.
2.
legen Sie die zwei Rändelschrauben,
ein auf jede Seite des Gelenkes und
stellen Sie das Rad mit der gewünsch-
ten Positionszahl ein. es kann auch in
ausnahmefällen sein, dass ihr Boot eine
einstellung benötigt, die nicht auf der
abbildung zu fi nden ist.
halten Sie die Rändelschraube in einer hand und Die halterung in der anderen bis sie einge-
rastet ist. Gehen Sie wie auf den Zeichnungen vor.
Feste Geber Postionen
Sperre in Position 2
Einsetzen des Bolzens in die Schwenk-
Einsetzen der Schwenkhalterung in
halterung
3.
Stecken Sie den Bolzen durch die öff nung, um den Geber in der Position zu halten. aber
ziehen Sie die Schraube noch nichT zusammen. Stecken Sie nun die kipphalterung in
die Befestigungsklammer, aber noch nicht fi nal, weil Sie noch im nächsten Schritt die
klammer befestigen müssen.
Sperre an Postion 1
Anpassen der Halterung
die Geberhalterung
057
