030
10.
führen Sie die kabel von hinten durch die öffnung der abdeckdung der Sammelhal-
terung.
11.
Jetzt stecken Sie die Stecker in ihre passenden aufnahmen in der Stecker-Sammelhal-
terung. Die Stecker sind so geformt, dass sie nur in der richtigen Position passen, achten
Sie also darauf dass die Stecker nicht mit Gewalt in die falsche Position gepresst werden.
leiben Buchsen am Gerät frei so schützen Sie diese durch einsetzen der mitgelieferten
abdeckungen gegen Witterungseinflüsse.
B
D
12.
halten Sie die Stecker in der Sammelhalterung fest und führen Sie unterdessen die
kabel durch den Schlitz in der abdeckung der Sammelhalterung. fügen Sie beide Teile
genau zusammen.

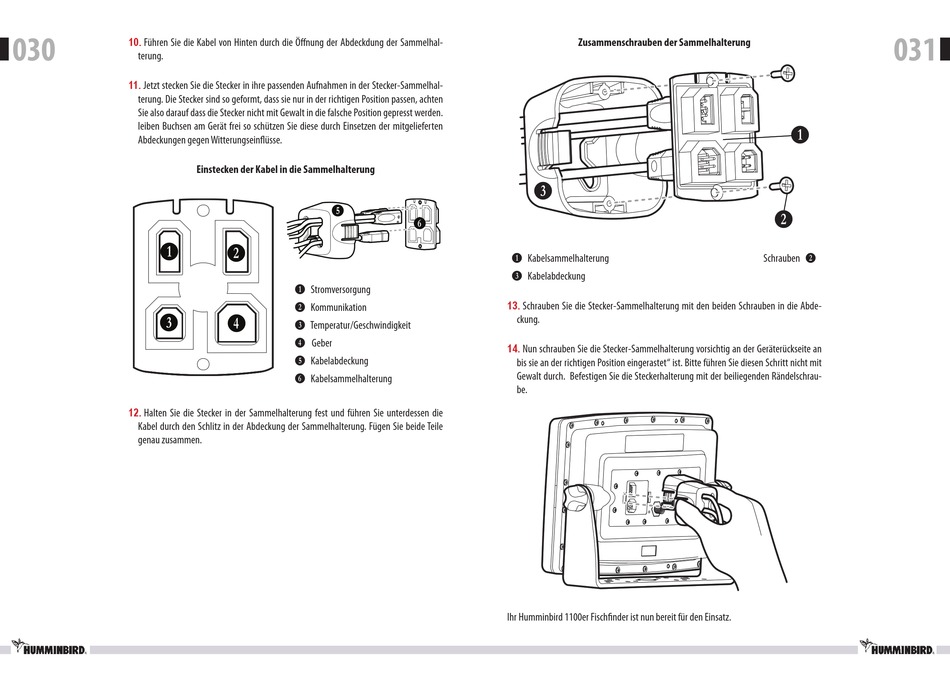

Einstecken der Kabel in die Sammelhalterung
F
C
B Stromversorgung
C kommunikation
E
D Temperatur/Geschwindigkeit
E Geber
F kabelabdeckung
G kabelsammelhalterung
Zusammenschrauben der Sammelhalterung
D
G
B kabelsammelhalterung
D kabelabdeckung
13.
Schrauben Sie die Stecker-Sammelhalterung mit den beiden Schrauben in die abde-
ckung.
14.
nun schrauben Sie die Stecker-Sammelhalterung vorsichtig an der Geräterückseite an
bis sie an der richtigen Position eingerastet" ist. Bitte führen Sie diesen Schritt nicht mit
Gewalt durch. Befestigen Sie die Steckerhalterung mit der beiliegenden Rändelschrau-
be.
ihr humminbird 1100er fischfinder ist nun bereit für den einsatz.
031
B
C
Schrauben C
