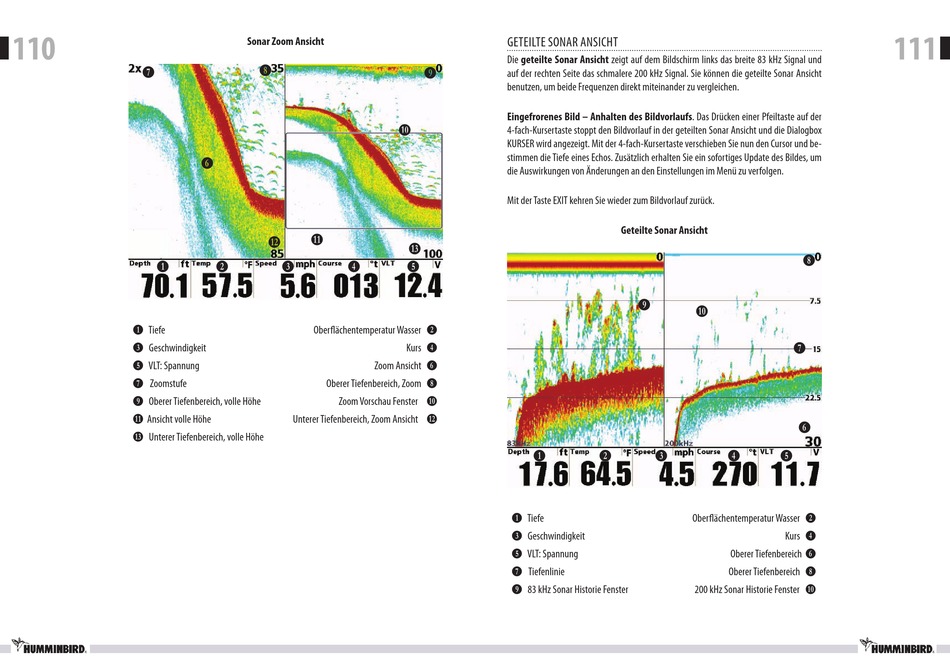

Humminbird 1157c SI Combo Benutzerhandbuch Seite 59

110
H
B
B Tiefe
D Geschwindigkeit
F VlT: Spannung
H Zoomstufe
J Oberer Tiefenbereich, volle höhe
L ansicht volle höhe
N Unterer Tiefenbereich, volle höhe
Sonar Zoom Ansicht
I
G
L
M
C D E
Oberflächentemperatur Wasser C
Zoom ansicht G
Oberer Tiefenbereich, Zoom I
Zoom Vorschau fenster K
Unterer Tiefenbereich, Zoom ansicht M
GeTeilTe SOnaR anSichT
Die geteilte Sonar Ansicht zeigt auf dem Bildschirm links das breite 83 khz Signal und
auf der rechten Seite das schmalere 200 khz Signal. Sie können die geteilte Sonar ansicht
J
benutzen, um beide frequenzen direkt miteinander zu vergleichen.
Eingefrorenes Bild – Anhalten des Bildvorlaufs. Das Drücken einer Pfeiltaste auf der
4-fach-kursertaste stoppt den Bildvorlauf in der geteilten Sonar ansicht und die Dialogbox
K
kURSeR wird angezeigt. Mit der 4-fach-kursertaste verschieben Sie nun den cursor und be-
stimmen die Tiefe eines echos. Zusätzlich erhalten Sie ein sofortiges Update des Bildes, um
die auswirkungen von Änderungen an den einstellungen im Menü zu verfolgen.
Mit der Taste exiT kehren Sie wieder zum Bildvorlauf zurück.
N
F
kurs E
B
B Tiefe
D Geschwindigkeit
F VlT: Spannung
H Tiefenlinie
J 83 khz Sonar historie fenster
Geteilte Sonar Ansicht
J
K
C D E
Oberflächentemperatur Wasser C
Oberer Tiefenbereich G
Oberer Tiefenbereich I
200 khz Sonar historie fenster K
111
I
H
G
F
kurs E
