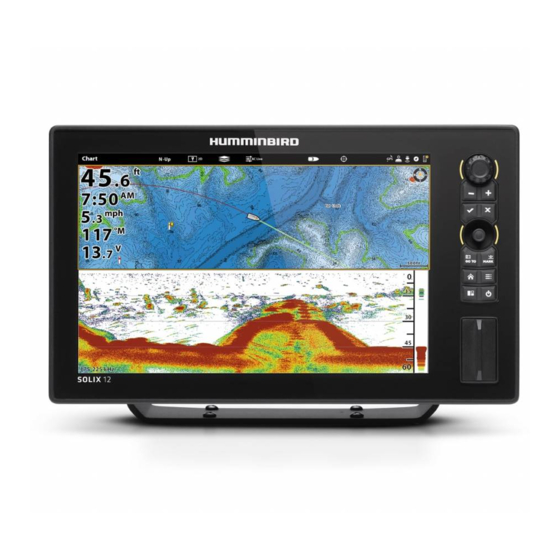

SOLIX™ SERIE - INSTALLATIONS-
Übersicht
Zur Montage der Anzeige mit der Bügelhalterung folgen Sie der Anleitung. Lesen Sie diese Anlei-
tung auf jeden Fall vor der Installation. So verstehen Sie die Anforderungen, die an die Installation
gestellt sind.
BENÖTIGTES MATERIAL UND WERKZEUG: Zusätzlich zu den im Lieferumfang befindlichen Tei-
le benötigen Sie noch eine elektrische Bohrmaschine und unterschiedliche Bohrer, Schraubendre-
her, Stift, Schutzbrille, Staubmaske und Silikon o. ä.. Eventuell benötigen Sie noch nichtleitendes
Fett, Verlängerungskabel, Ethernet-Kabel und Kabel für Zubehör. Lesen Sie auch den Abschnitt
Anschluss an die Spannung. Stellen Sie fest, welche Anschlussklemmen, welche Sicherung und
welches Zubehör Sie zum Anschluss an die Spannungsquelle benötigen.
Zubehör und Ethernet: Zubehör und Ethernet-Zubehör können Sie auf der Webseite
www.humminbird.com
gen für das Zubehör werden mit dem Zubehör mitgeliefert und stehen auf der Webseite von
Humminbird zum Download bereit.
1. Auswahl des Einbauorts
Setzen Sie die Anzeige zusammen und wählen Sie den besten Einbauort aus.
1. Schieben Sie jeweils eine Unterlegscheibe aus Metall und Gummi auf die Rändelschrauben.
2. Befestigen Sie die Rändelschrauben (mit den Unterlegscheiben) auf jeder Seite der Anzeige.
Drehen Sie die Rändelschrauben nur so an, so dass Sie die Anzeige noch in die
Bügelhalterung einsetzen können.
3. Setzen Sie die Anzeige in die Bügelhalterung. Achten Sie darauf, dass die Öffnungen der
Bügelhalterung zur Rückseite der Anzeige zeigen. Achten Sie darauf, dass die Rastungen
der Halterung mit denen der Anzeige passen.
Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 •
ANLEITUNG FÜR DIE ANZEIGE
auswählen und über Ihren Fachhändler beziehen. Installationsanleitun-

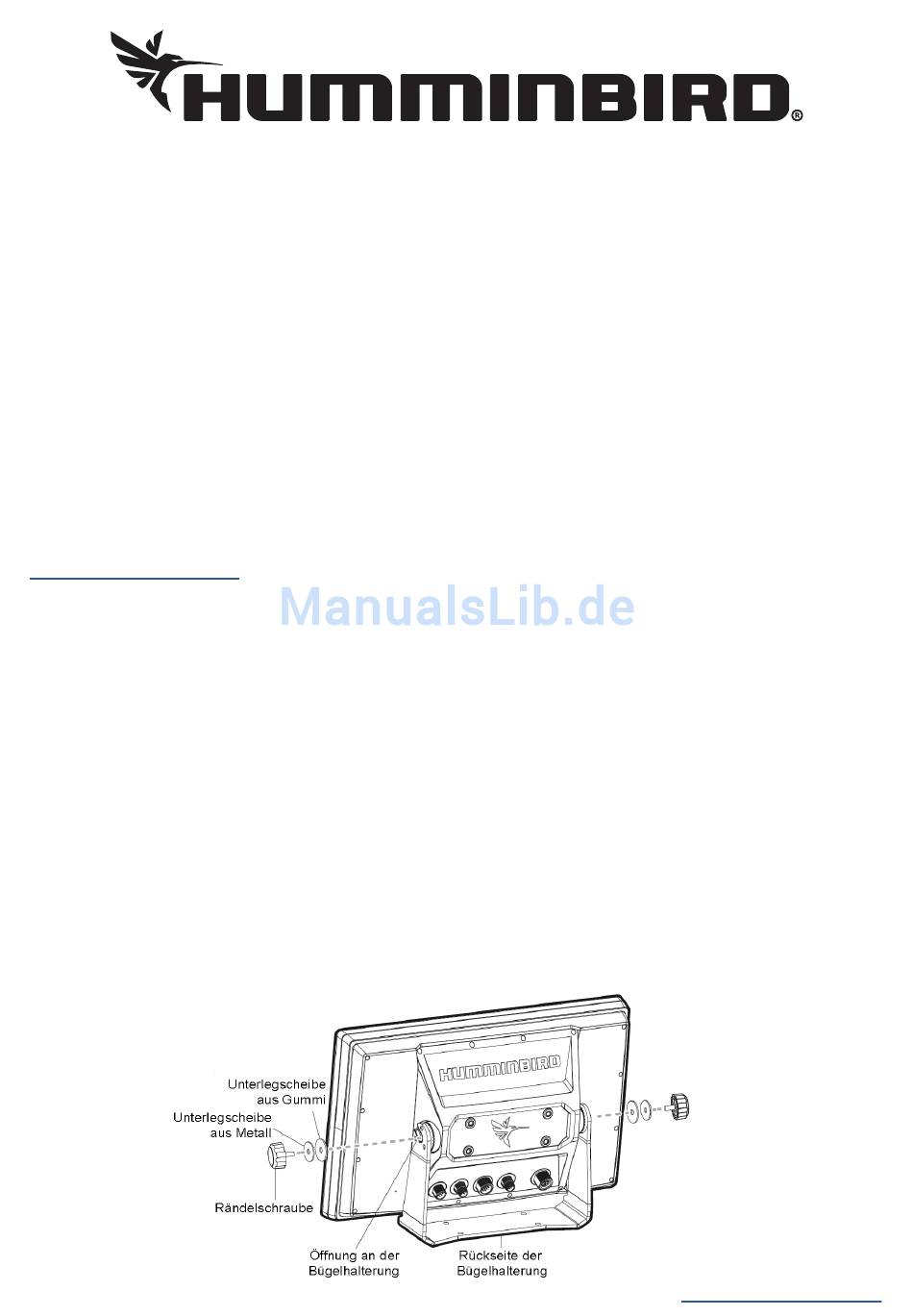

Anzeige und Bügelhalterung zusammenfügen
532520-1_A_DE
info@nordwest-funk.de
Werbung
Verwandte Anleitungen für Humminbird Solix Series
Inhaltszusammenfassung für Humminbird Solix Series
- Seite 1 über Ihren Fachhändler beziehen. Installationsanleitun- gen für das Zubehör werden mit dem Zubehör mitgeliefert und stehen auf der Webseite von Humminbird zum Download bereit. 1. Auswahl des Einbauorts Setzen Sie die Anzeige zusammen und wählen Sie den besten Einbauort aus.
- Seite 2 Wenn Sie die Anzeige lieber aufgehängt an der Decke montieren wollen, dann drehen Sie den Bügel einfach herum. Achten Sie aber darauf, dass die Öffnungen für die Rändelschrauben der Anzeige zu Rückseite der Anzeige zeigen. HINWEIS: Denken Sie bei der Deckenmontage oder bei der Montage auf dünnen Oberflä- chen daran, dass Sie eventuell noch Material zur Verstärkung der Montagefläche benötigen.
- Seite 3 2. Installation der Bügelhalterung 1. Platzieren Sie die Bügelhalterung an den ausgewählten Montageort. Stellen Sie sicher, dass der gerade Teil der Halterung nach vorne schaut. Die Öffnungen der Bügelhalterung müssen zur Rückseite der Anzeige zeigen. Schauen Sie sich nun die Abbildung „Anzeige und Bügelhalterung zusammenfügen“...
- Seite 4 Deckenmontage HINWEIS: Denken Sie bei der Deckenmontage oder bei der Montage auf dünnen Oberflä- chen daran, dass Sie eventuell noch Material zur Verstärkung der Montagefläche benötigen. 1. Halten Sie die Bügelhalterung auf die Montagefläche über die Bohrungen. Spritzen Sie etwas Silikon (oder anderes Dichtungsmittel) in die Bohrungen.
- Seite 5 3. Ethernet (optional): Installieren Sie die Ethernet-Kabel und die entsprechende Hardware gemäß den Anleitungen, die den Kabeln beiliegen. HINWEIS: Die Installationshinweise zu Ethernet-Kabeln und für optional erhältliches Zubehör werden mit den Produkten geliefert. Sie können aber auf von der Humminbird Webseite www.humminbird.com heruntergeladen werden.
- Seite 6 Achten Sie darauf, dass Sie ausreichen Abstand zu Antennenkabel von UKW-Seefunkanlagen und zu Kabeln von Loggen haben. Dadurch verhindern Sie Störungen, die durch diese Kabel eventuell hervorgerufen werden können. WARNUNG! Verlegen Sie die Kabel nicht in Bereichen, in denen die Stecker im Wasser liegen oder in Wasser eintauchen können.
- Seite 7 2. Wählen Sie „Manuelles Setup“. Informationen, um Einstellungen von einer anderen SOLIX-Anzeige zu importieren, finden Sie im Benutzerhandbuch. Dieses kann auch in englischer Sprache von der Webseite www.humminbird.com heruntergeladen werden. oder 3. Wählen Sie den Angler Modus. Folgen Sie der Anweisungen um die Anzeige zu konfigurieren.
- Seite 8 Die Optionen hängen von den Geräten, die sich im Netzwerk befinden, ab. Hinweise zur Bedienung finden Sie in der Kurzanleitung, die sich im Lieferumfang befindet sowie im SOLIX Benutzerhandbuch (steht auf der Webseite www.humminbird.com Download bereit). Wichtige Hinweise ACHTUNG! Nach kalifornischen Richtlinien enthält dieses Gerät chemische Substanzen, die zu Krebs und Erbschäden führen können.
- Seite 9 Tel. +1-800-633-1468 Versandadresse von Geräten zur Reparatur: Humminbird Service Department 678 Humminbird Lane Eufala, AL 36027 (Central Standard Time). Öffnungszeiten: montags bis freitags 8.00 - 16.30 Uhr info@nordwest-funk.de Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 •...
- Seite 10 Kontaktadresse Deutschland (Nordwest-Funk GmbH) Nordwest-Funk GmbH Stedinger Straße 20A 26723 Emden Tel.: 0049-(0)4921 - 999060 Fax: 0049-(0)4921 - 9990629 eMail: info@nordwest-funk.de www.nordwest-funk.de info@nordwest-funk.de Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 •...
