Humminbird 1157c SI Combo Benutzerhandbuch Seite 19

034
B
D
8.
Bringen Sie die kabel im Sammelhalter auf die richtige länge und schieben sie alles zu-
sammen.
D
B kabelsammelhalterung
D kabelabdeckung
9.
Schieben Sie die abdeckung nun über den Sammelstecker und schrauben Sie alles zu-
sammen.

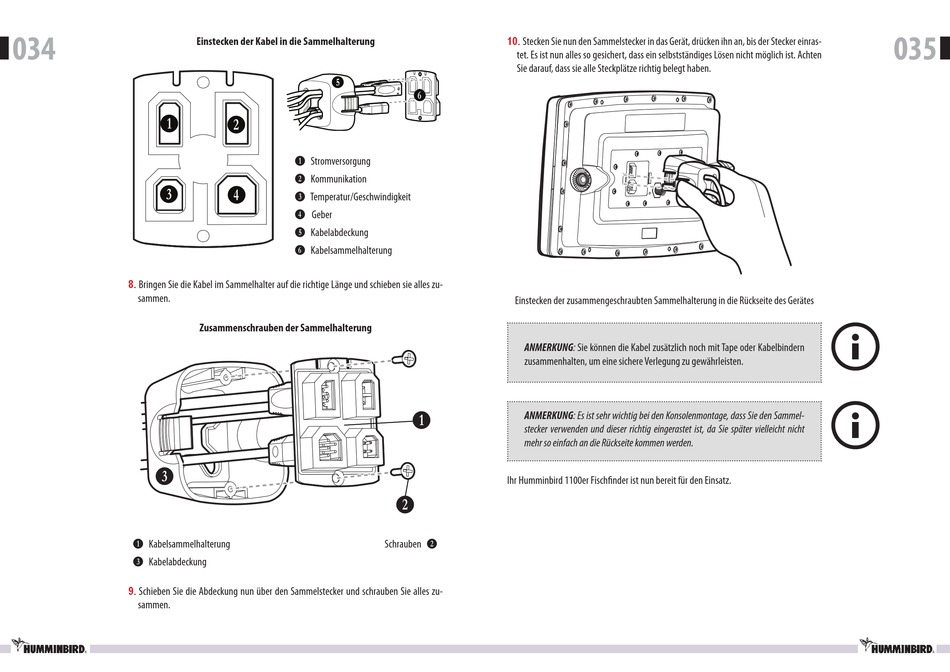

Einstecken der Kabel in die Sammelhalterung
F
C
B Stromversorgung
C kommunikation
E
D Temperatur/Geschwindigkeit
E Geber
F kabelabdeckung
G kabelsammelhalterung
Zusammenschrauben der Sammelhalterung
10.
Stecken Sie nun den Sammelstecker in das Gerät, drücken ihn an, bis der Stecker einras-
tet. es ist nun alles so gesichert, dass ein selbstständiges lösen nicht möglich ist. achten
Sie darauf, dass sie alle Steckplätze richtig belegt haben.
G
einstecken der zusammengeschraubten Sammelhalterung in die Rückseite des Gerätes
ANMERKUNG: Sie können die kabel zusätzlich noch mit Tape oder kabelbindern
zusammenhalten, um eine sichere Verlegung zu gewährleisten.
ANMERKUNG: Es ist sehr wichtig bei den Konsolenmontage, dass Sie den Sammel-
B
stecker verwenden und dieser richtig eingerastet ist, da Sie später vielleicht nicht
mehr so einfach an die Rückseite kommen werden.
ihr humminbird 1100er fischfi nder ist nun bereit für den einsatz.
C
Schrauben C
035
