SOnaR BODen DaRSTellUnG
ist ihr Boot in Bewegung mit fahrt durch das Wasser werden die Änderungen der Tiefen als
Bodenprofi l aufgezeichnet. Die Beschaff enheit des Bodens kann aus den echos bestimmt
werden. ein harter Boden sowie kompaktes Sediment oder ein fl acher felsiger Grund wer-
den als dünne linie auf dem Bildschirm dargestellt, Schlamm oder Sand als dickere linie. er-
scheint eine unterbrochene und unregelmäßige linie, dann liegt wahrscheinlich ein Grund
mit felsbrocken vor.
ANMERKUNG: ein hang wird als breitere linie aufgezeichnet. harte Böden wer-
den rot, weichere blau abgebildet.

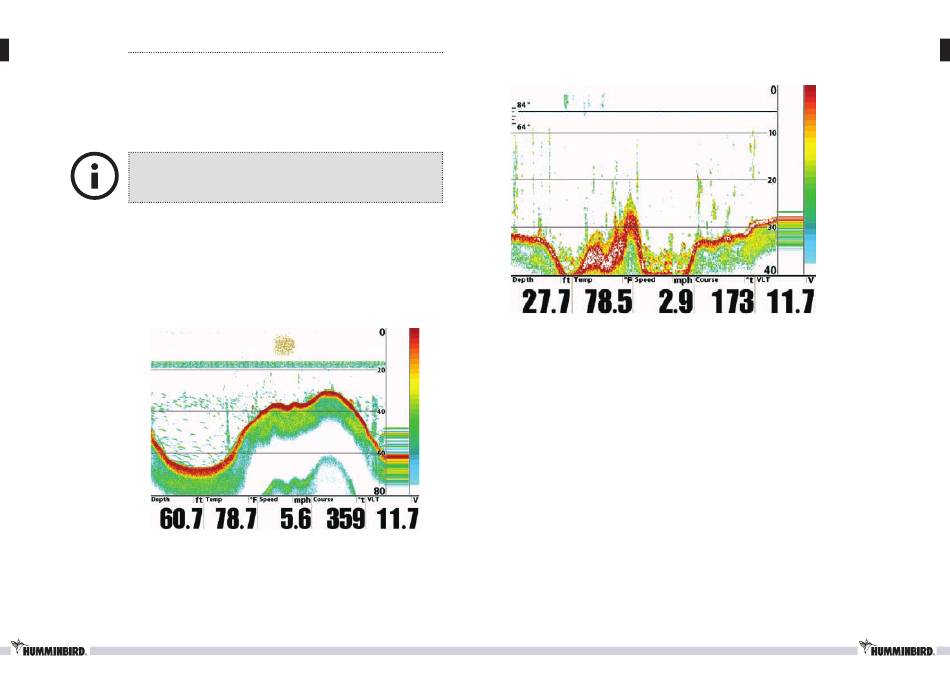

Die zurückgeworfenen Sonarsignale können vom Grund, von Gegenständen oder fischen
als weißes Signal/linie oder als Structure iD® dargestellt. im Menü Sonar können Sie diese
einstellungen unter Grundansicht einstellen.
Struktur iD® zeigt schwache echos BlaU und starke ROT an, wodurch starke echos deutlich
zu sehen sind.
Weiße linie (White line®) hebt die stärksten echos in weiß hervor, wodurch sich klare Um-
risse ergeben. Sie haben den Vorteil eines sich klar abzeichnenden Bodens.
